视频介绍
核心优势

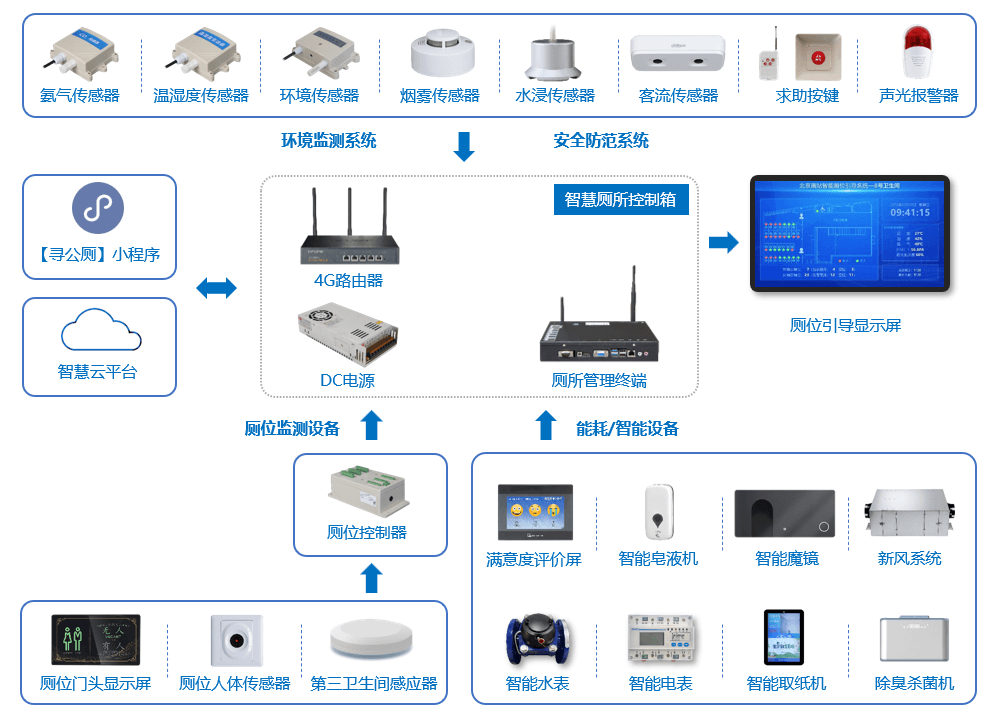

智慧厕所系统应用架构图


左图为智慧厕所系统的设备连接架构图,设备连接主要采用有线的RS485和RJ45,无线RF433和4G网络传输,最大程度的保障系统传输的稳定性,减少后期维护成本。厕所前端形成一套完成系统闭环,可以联网(4G)运行,也可以脱网独立运行。智慧厕所管理终端是前端的中心管理主机,负责各类传感器的数据收集、数据处理、以及与云端的数据通信交互等,并负责多媒体图形与视频的输出。

统一管控

监控中心汇总屏统一管理,查看各厕所实时情况

  • 了解厕所实时使用情况;
  • 了解厕所环境实时数据;
  • 必要时可呼叫现场管理员清洁或处理突发事件。

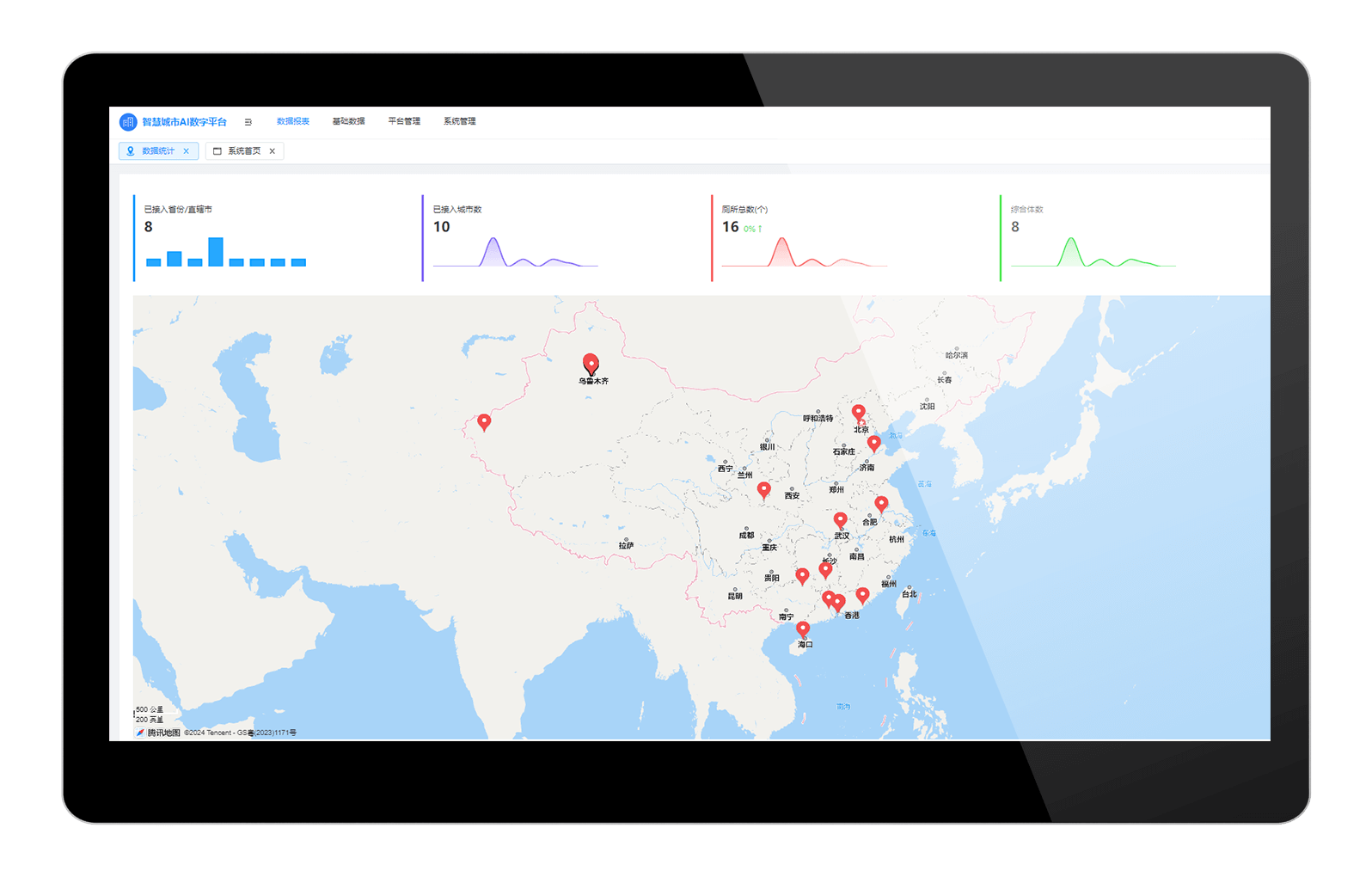

数据总览

查看各个公共卫生间使用情况,环境数据等

  • 地图定位总览各智慧厕所状态;
  • 点击查看单个厕所当前数据与客流统计。

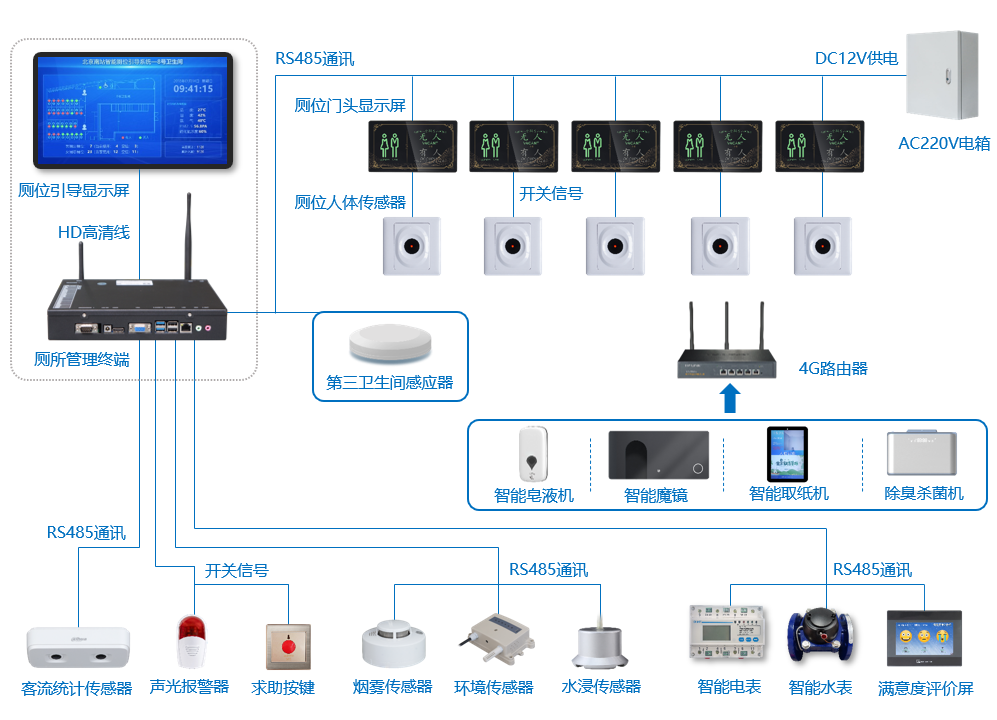

智慧公厕实施接线图一


智慧公厕硬件包括厕位显示引导屏、厕位传感器、厕位门头指示屏/灯,以及客流统计设备、评价触摸屏、环境传感器、求助设施和智能取纸机、除臭杀菌机等智能配套设备。当前门头指示屏/灯采用自带485通讯功能产品时,汇总显示端可以通过485总线方式串联每个门头屏,接收厕位的实时状态。工作流程:厕位传感器触发--联动门头屏切换显示--门头屏通过RS485通讯上传数据至厕位显示引导屏更新。求助设施通过开关信号或无线通讯与管理终端连接,其余设备均通过RS485与管理终端通讯。此方案很好的解决了厕位过多时,导致“厕位数据采集器”连接线过多的问题,给施工和后期维护带来隐患。当前厕位的传感器数据统一通过485总线通讯传输,门头屏和传感器只要分散供电即可。

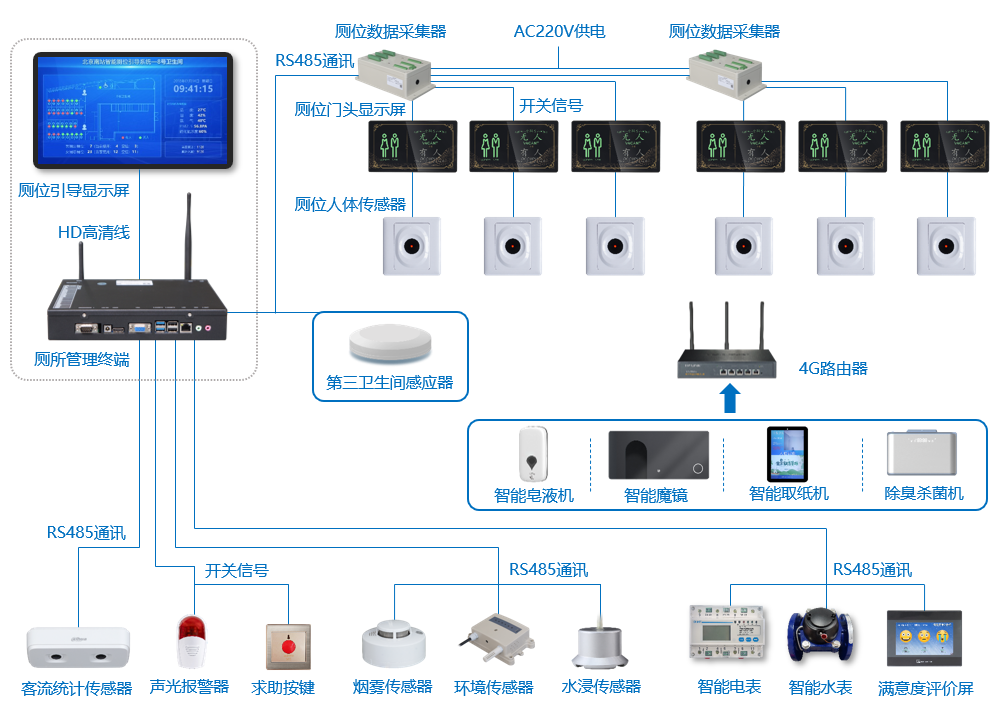

智慧公厕实施接线图二


智慧公厕硬件包括厕位显示引导屏、厕位传感器、厕位门头指示屏/灯,以及客流统计设备、评价触摸屏、环境传感器、求助设施和智能取纸机、除臭杀菌机等智能配套设备。当前门头指示屏/灯通过开关信号与厕位数据采集器连接,数据采集器将数据汇总并处理后,通过485总线方式发送至厕所管理终端更新厕位显示引导屏。工作流程:厕位传感器触发--联动门头屏切换显示--同时将开关信号发送至数据采集器--数据采集器通过RS485通讯上传数据至厕所管理终端更新厕位显示引导屏。求助设施通过开关信号或无线通讯与管理终端连接,其余设备均通过RS485与管理终端通讯。此方案中“厕位数据采集器”负责给门头屏和传感器供电,并通过485上传数据至厕所管理终端。


设备管理

各卫生间设备配置与状态查看

  • 在后台软件上添加或删除设备,并配置设备IP等参数;
  • 查看设备运行状态和问题排查。

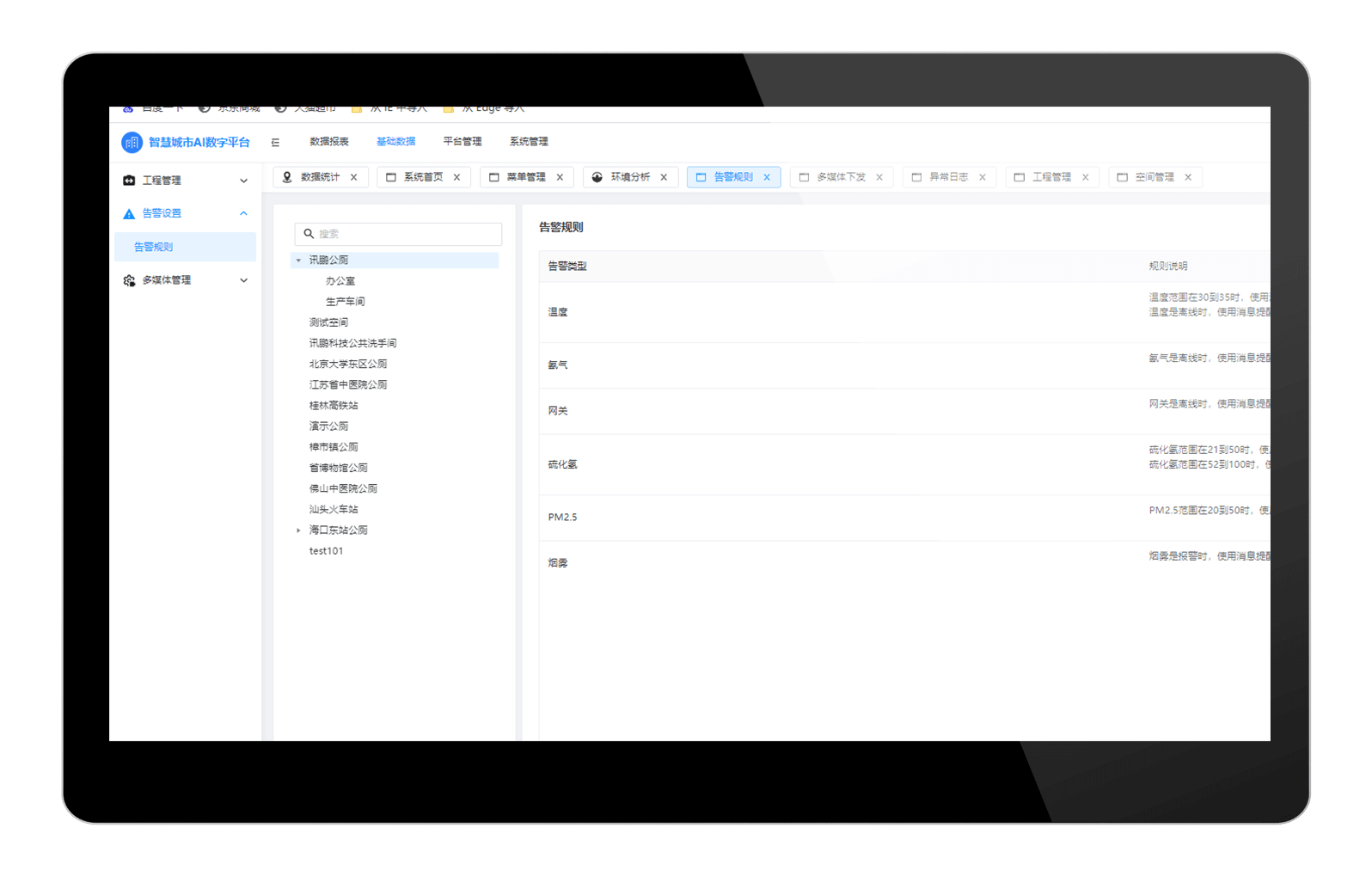

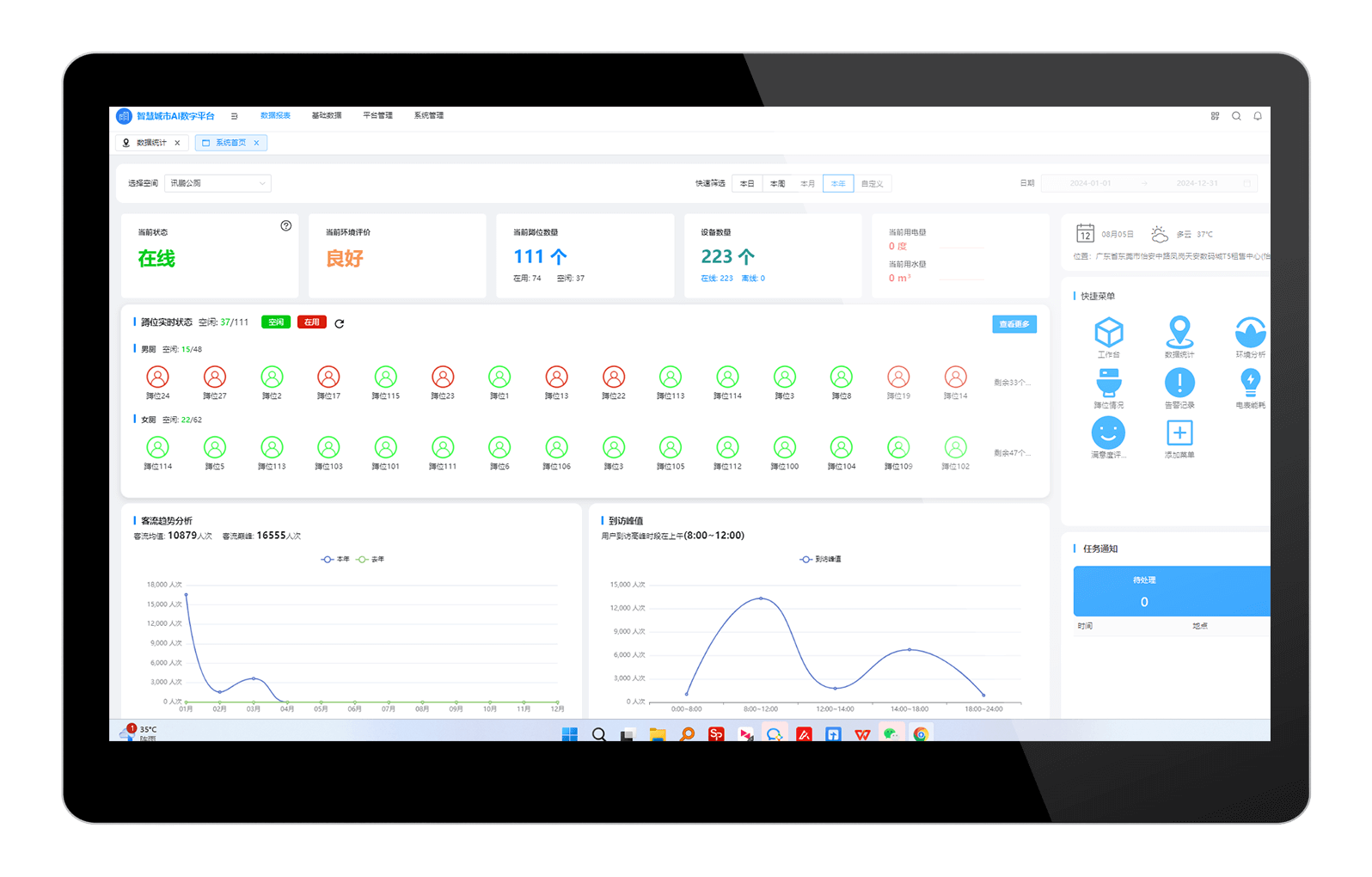

厕所数据管理

显示当前智慧公厕使用情况、环境信息和报警信息等整体数据

  • 查看智慧公厕各项数据实时状态;
  • 设置环境报警数值与卫生清扫周期等。

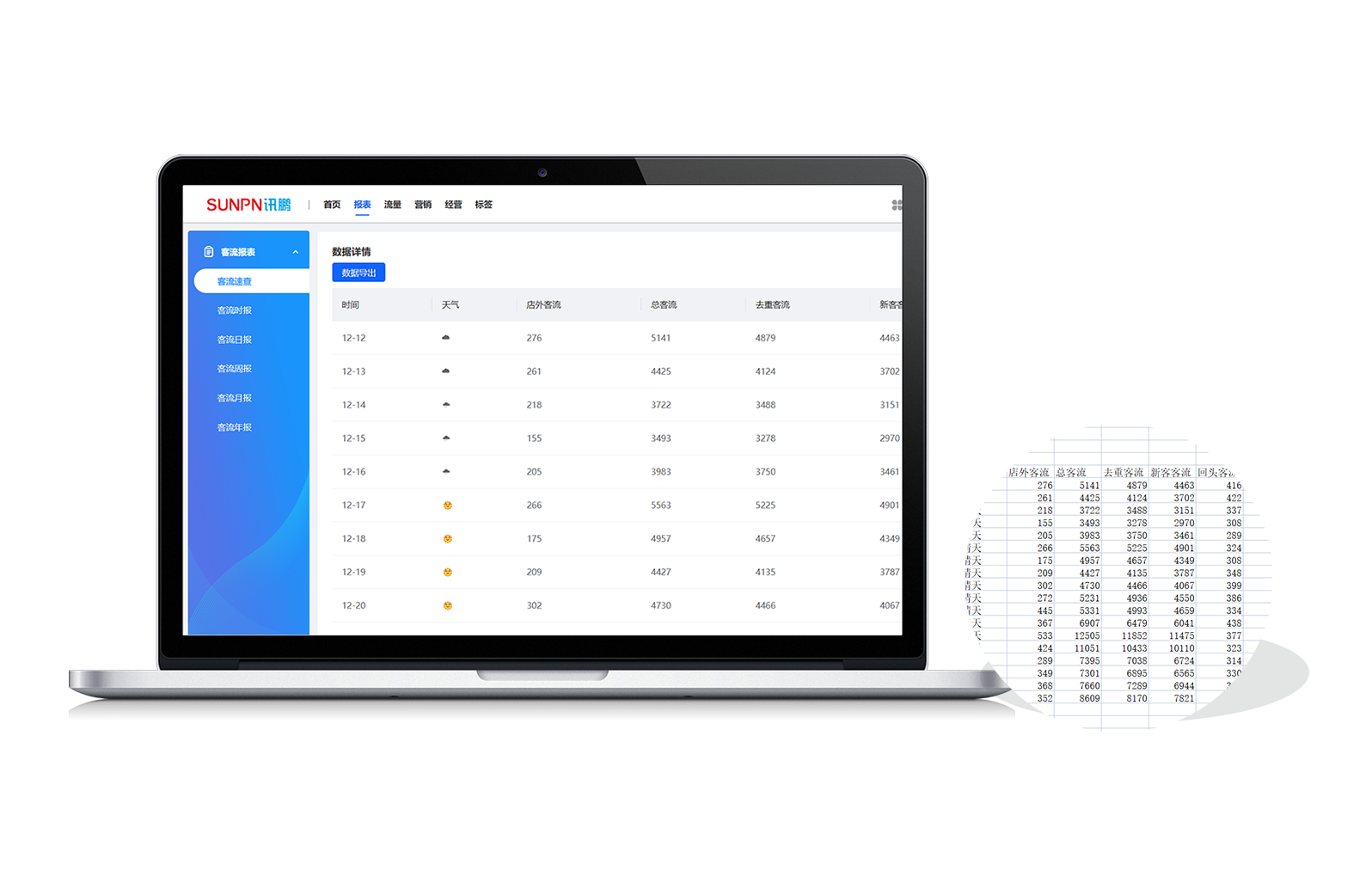

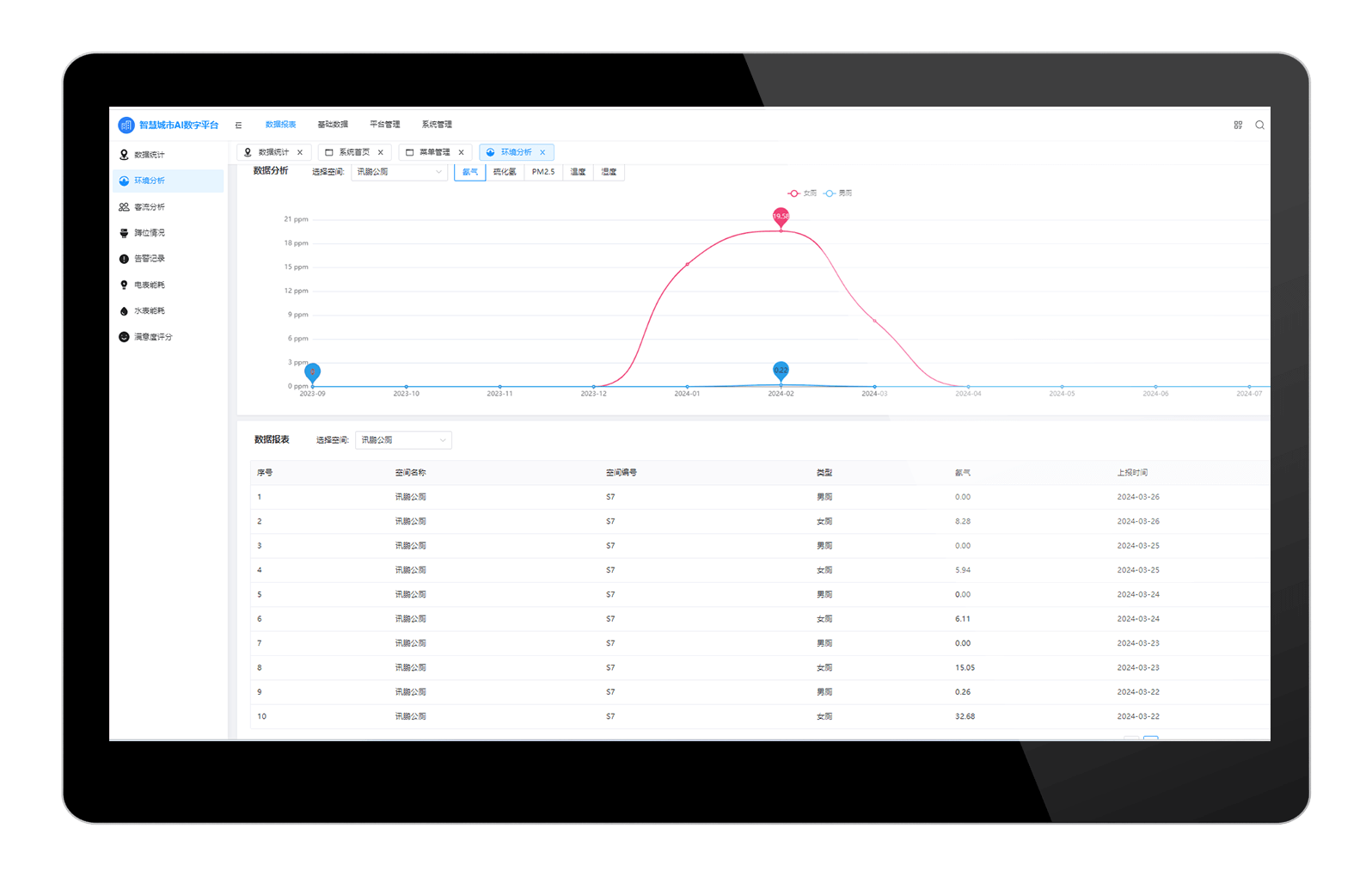

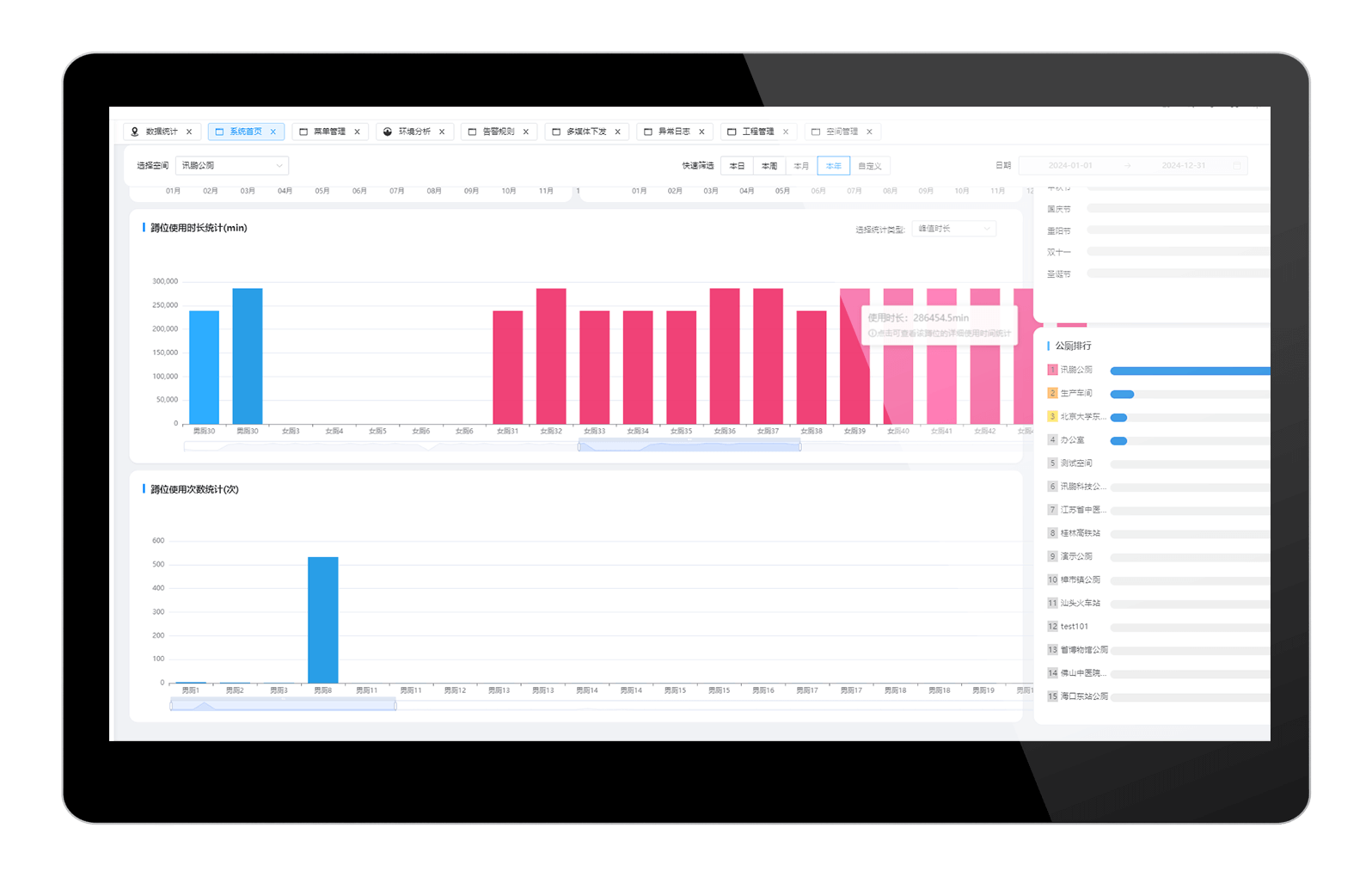

历史数据查询

查询智慧公厕各种历史数据

  • 在后台软件上查询公厕客流量、空气质量、能耗等各种历史数据;
  • 可以自由选择查询项目和时间段。

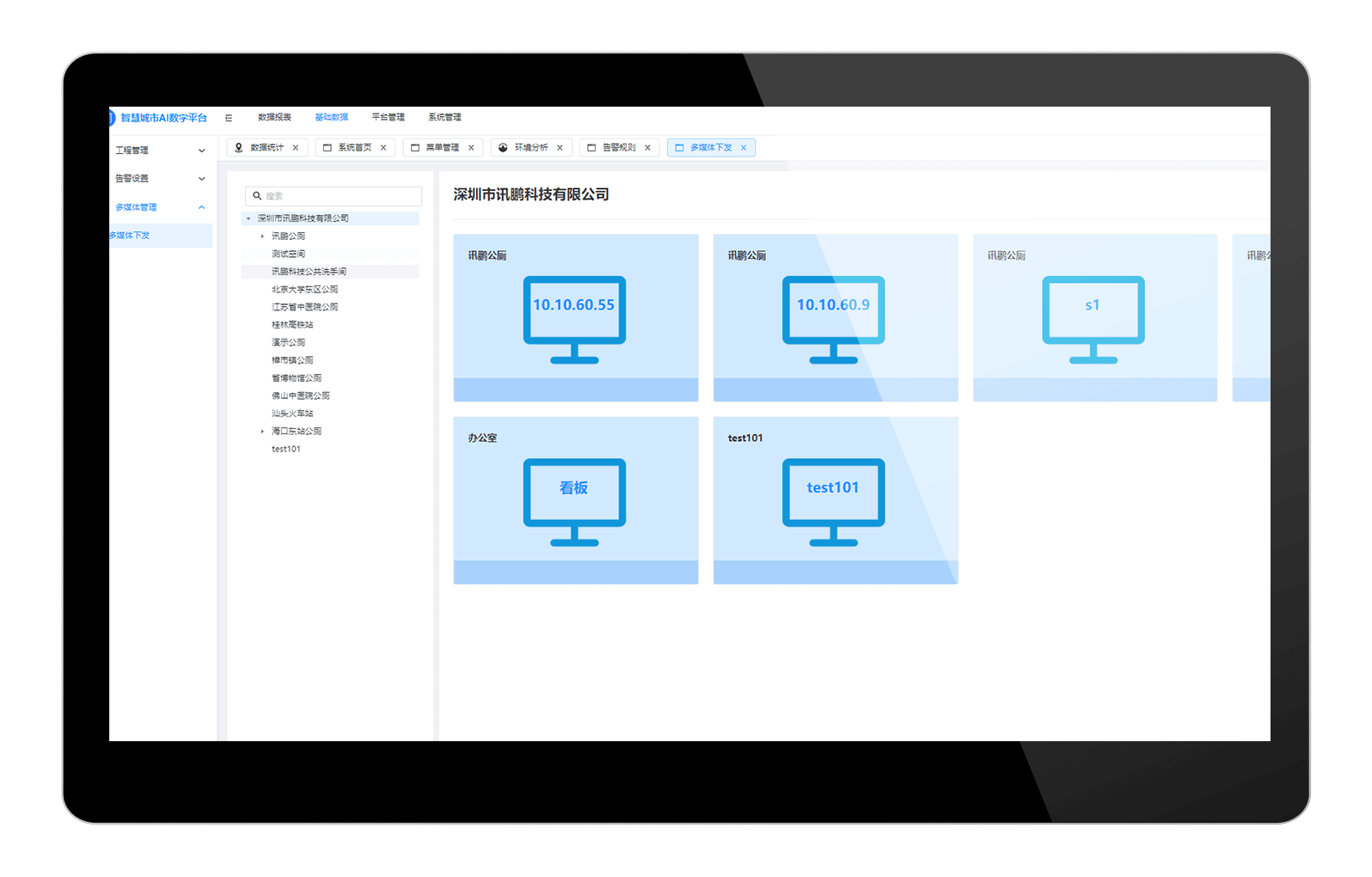

视频/文字下发

动态显示信息编辑

  • 设置厕所标语通知;
  • 上传播放宣传视频。
  • 人性化的用户体验
  • 系统化的协同管理
  • 环境/能耗实时监控
  • 安全/服务双升级
  • 提升美誉度和城市形象
  • 公益/商业新载体
  • 人员考核数据
  • 改善/规划依据

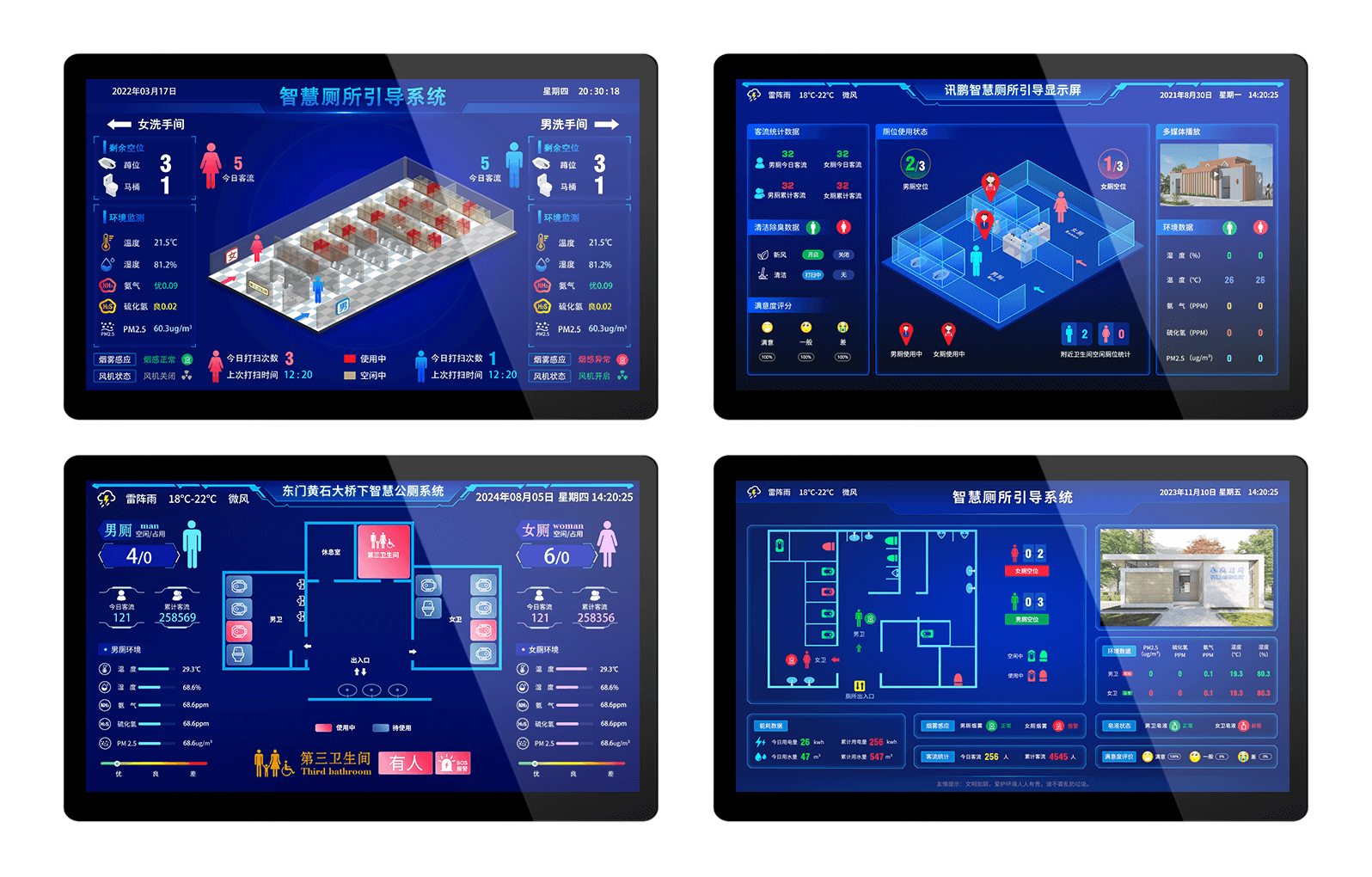

  • 可视化引导
    平面图/厕位指示灯
  • 多媒体信息交互
    宣传图文/广告视频
  • 资源消耗监测
    对水电、纸巾等耗材进行动态监测
  • 空气监测系统
    对厕所内温湿度、氨气、硫化氢、PM2.5等数据实时监测
  • 设备智能联动
    除臭机、空调、灯光、音乐等设备联动
  • 云平台统一管理
    多个厕所汇总管理,实时数据传输,集中调控
  • 寻公厕小程序
    通过微信小程序轻松了解附近各公厕使用情况
  • 第三卫生间求助系统
    紧急呼叫,防止意外发生
  • 满意度评价系统
    统计用户评价,记录意见
  • 数据分析统计
    报表导出,历史数据查询

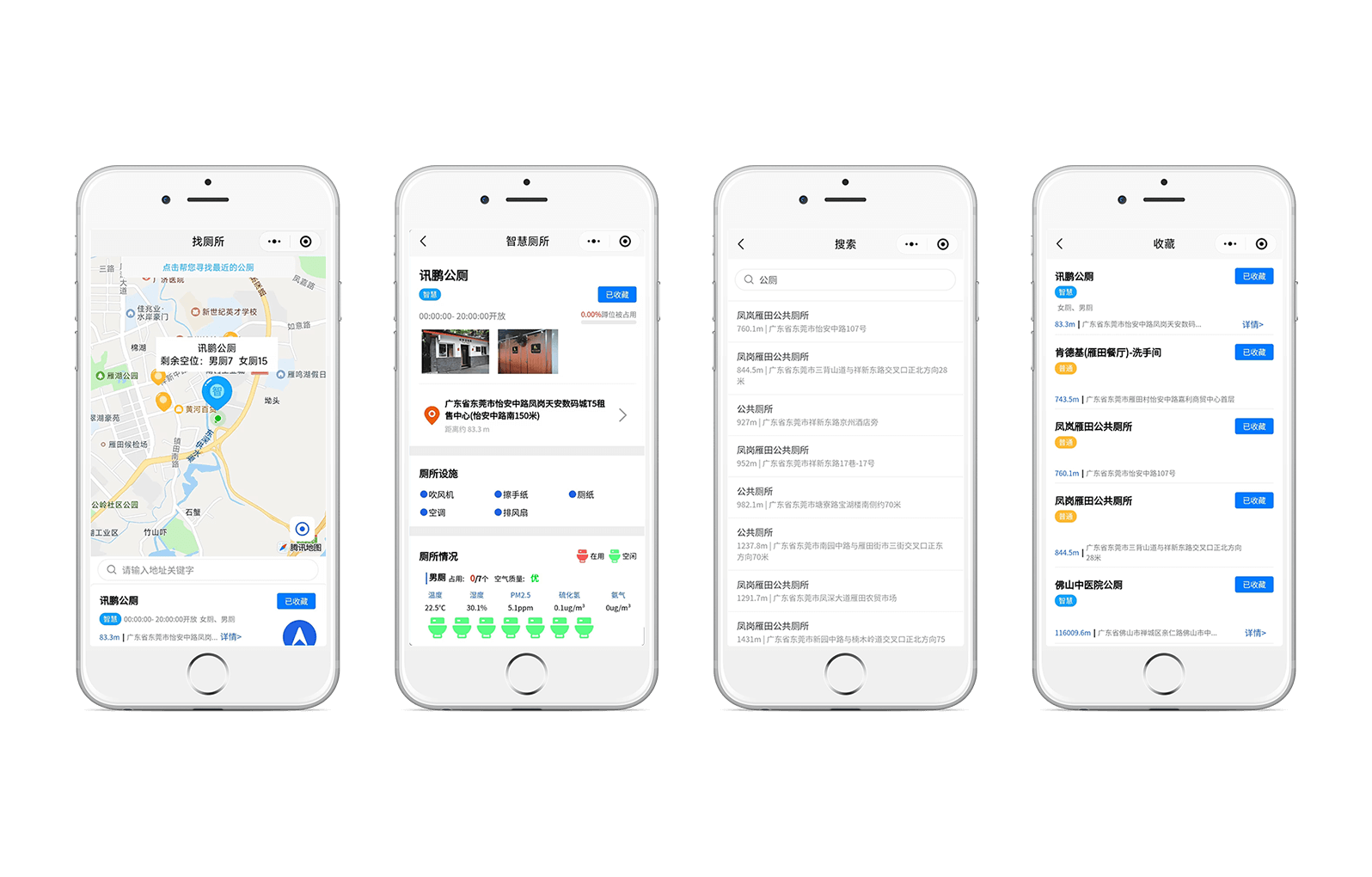

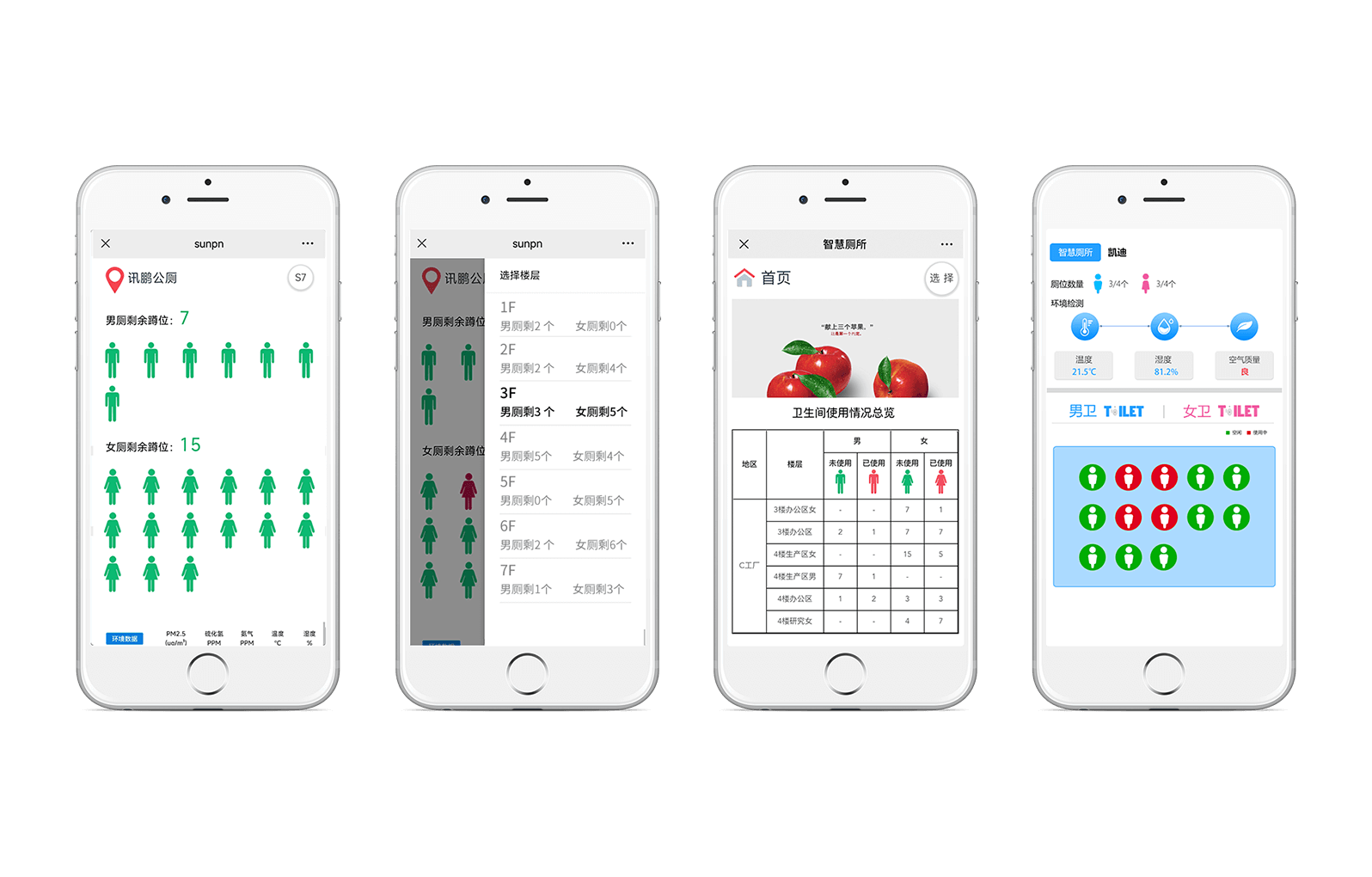

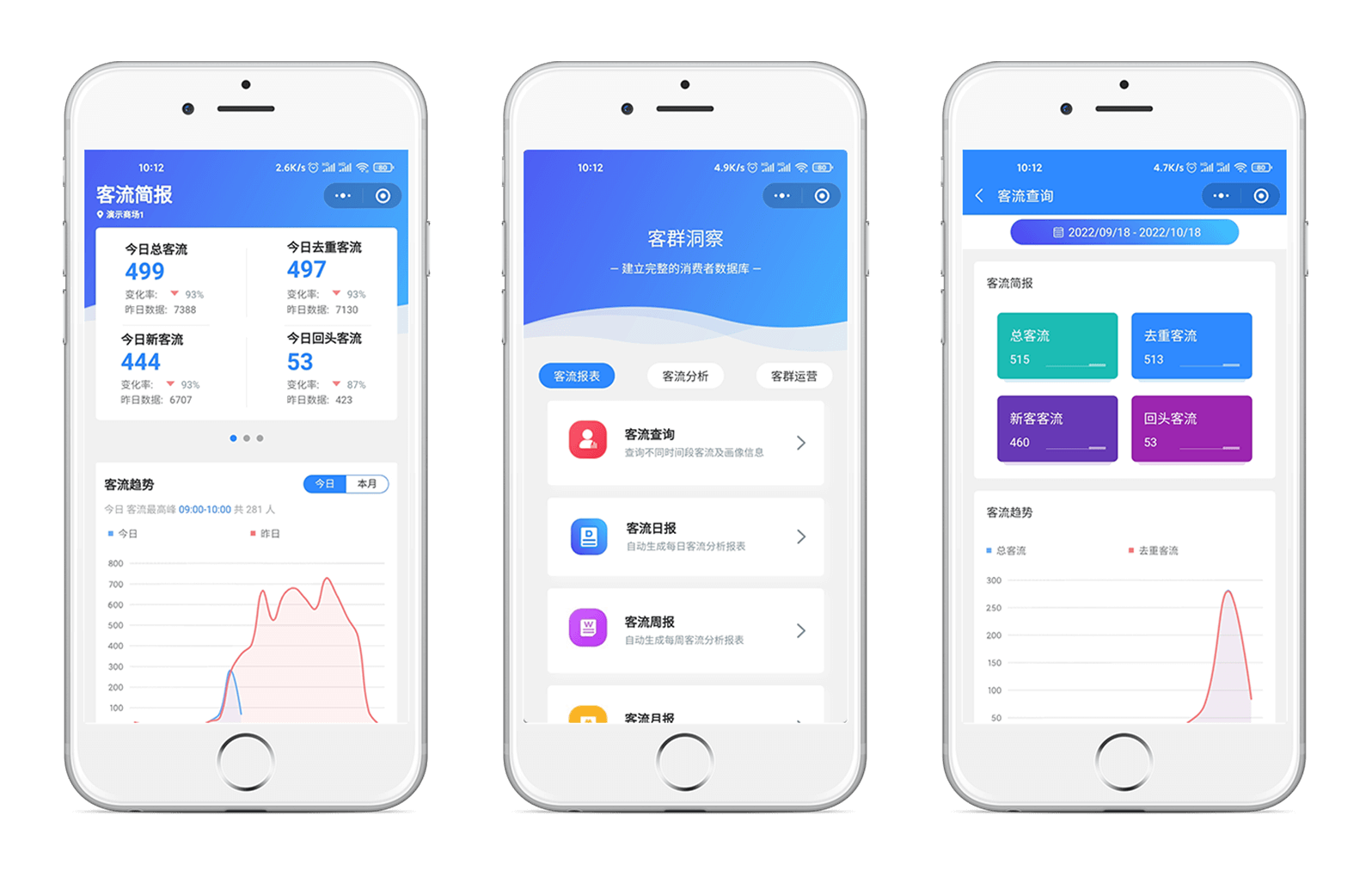

用户查询系统

微信端厕位查找

  • 扫描二维码或搜索【寻公厕】小程序
  • 登录查询系统
  • 查询附近厕所实时状态
  • 满意度评分

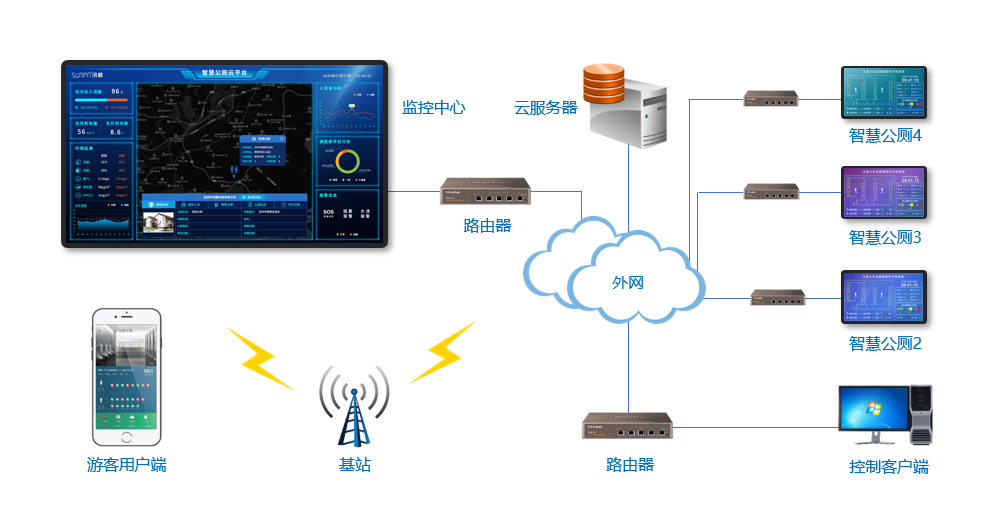

智慧厕所云平台架构图


将服务器部署在云端,厕所本地终端连上外网,将公厕数据上传到云平台。


管理中心的PC电脑可以通过浏览器访问链接登录查看汇总数据,监控各个地区厕所的使用情况;用户可通过小程序来查看附近公厕的使用状态。

系统架构
  • 现场时间显示
  • 高精度同步校时
  • 为其他系统提供标准时间信号
  • 系统监控功能
  • 高精度服务器
    授时精度2 ms(局域网典型值)
  • 远程开关机
    可软件远程开关机,也可设置定时开关机时间
  • 设定闹钟
    可设置多组闹钟时间,远程操作打开或关闭
  • 倒计时功能
    可远程切换倒计功能,设定倒计时间,开启,关闭
  • 通知下发
    文字通知编辑下发,可设定滚动速度
  • 设备状态监测
    实时监测子钟运行状态
  • 子钟款式丰富
    可选择单面、双面时钟,也可定制特定场景需求
  • 组网方式灵活
    NTP、RS485、WIFI、RF433等

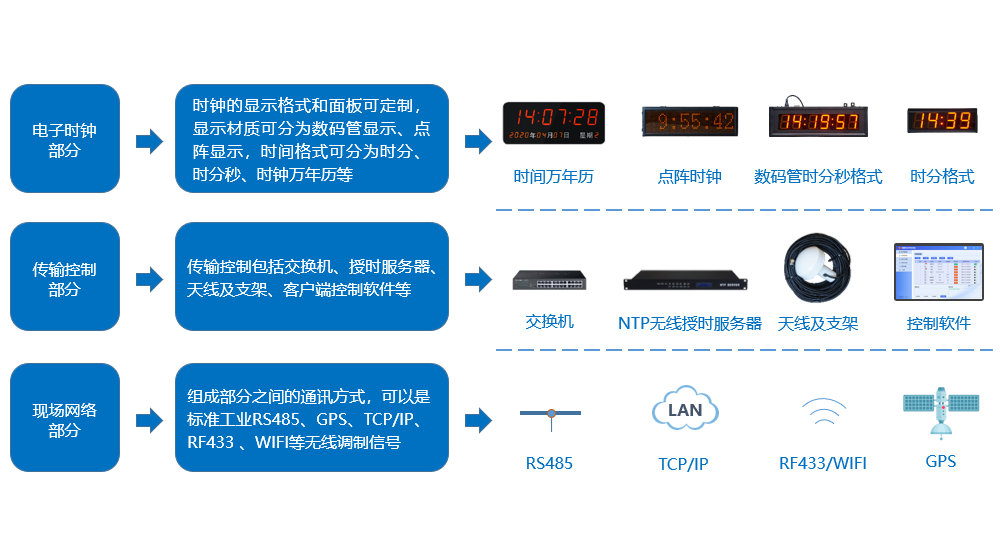

同步时钟系统组成
同步时钟系统的组成


同步时钟系统的组成可分为电子时钟、传输控制和现场网络三个部分

智慧公厕实施接线图一

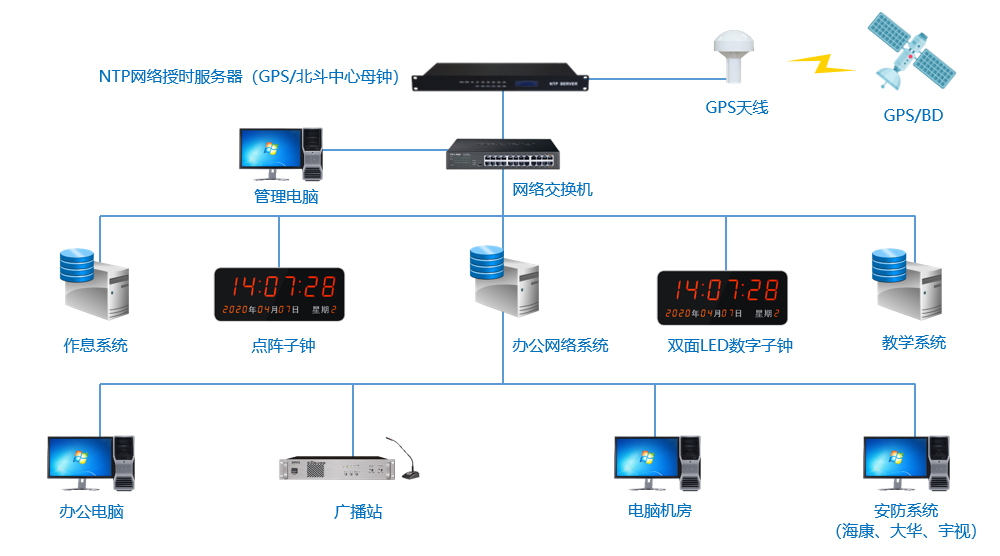

学校同步时钟系统架构图


学校同步时钟系统主要用于考场、办公楼、会议厅、图书馆等,为教职工、学生和工作人员提供准确的时间信息。


此外在校园网络内,存在大量网络设备、服务器和主机,它们承载了校园网中的计费、维护、管理等功能,对时间的准确度需求比较高,要求在网络之间传递的信息能够在时间上保持高度一致。


系统通过RS485、TCP/IP等通讯方式实现时间的精准同步。

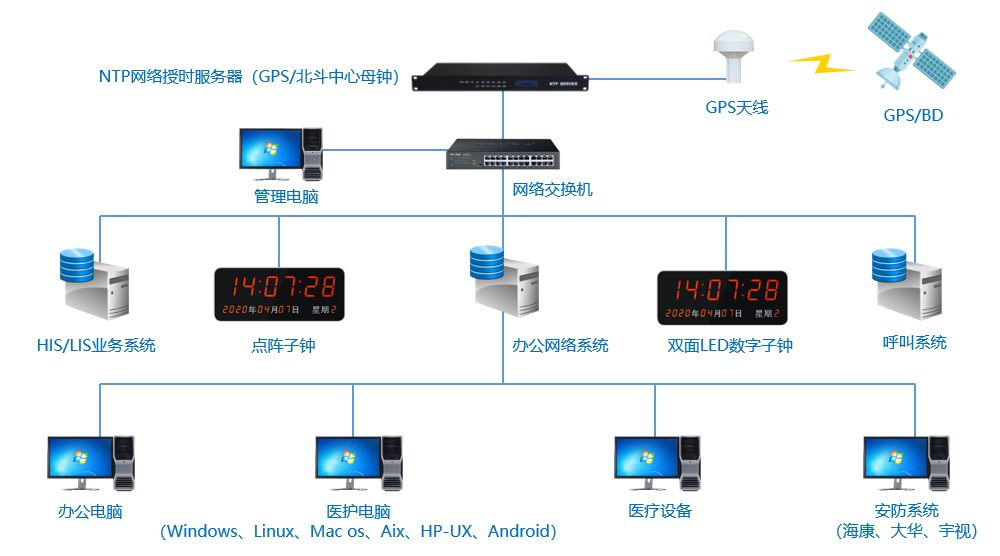

医院同步时钟系统架构图
医院同步时钟系统架构图


医院同步时钟系统主要用于护士站、手术室、走廊、各科室、计算机网络等,为医院的工作人员和自动化设备、智能化网络与办公系统提供安全、标准、 统一的时间源。

此外在医院网络内,存在大量医疗设备、服务器和终端主机,它们承载了医院网中的挂号、计费、检查结果打印等功能,对时间的准确度需求比较高,在各项单据上也要求时间必须精准,要求在网络之间传递的信息能够在时间上保持高度一致。

NTP是这一场景校时方式的首选。

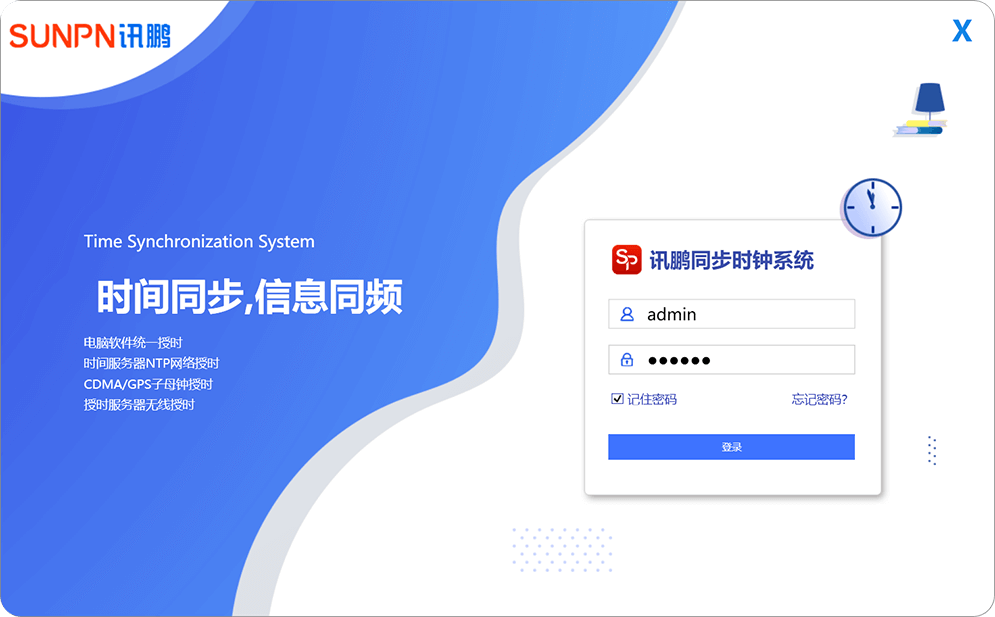

同步时钟系统登录界面
登录界面

用户登录

  • 输入用户名
  • 输入密码
  • 点击登录按钮

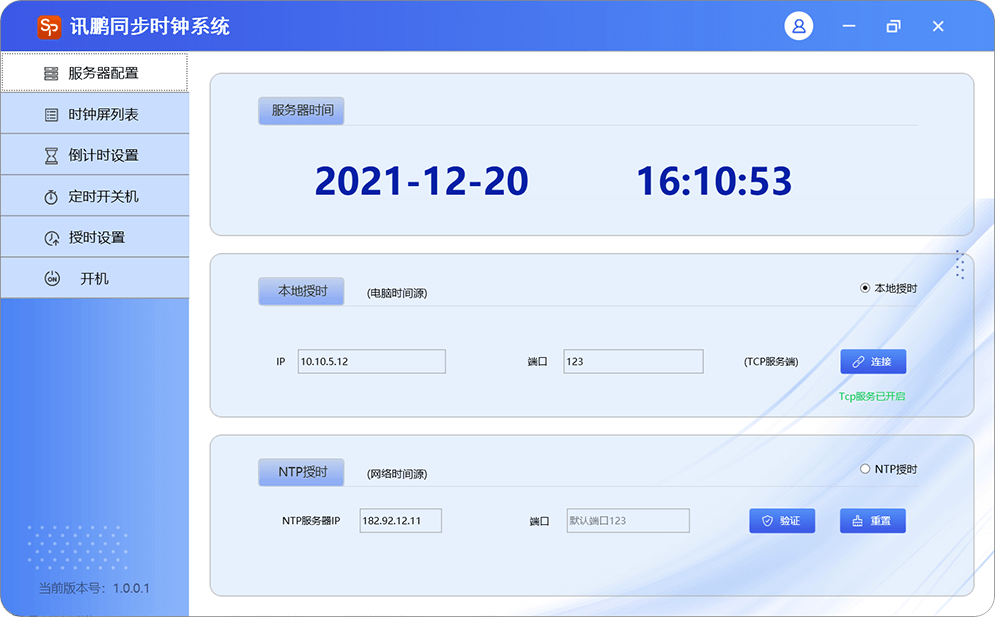

同步时钟系统登录界面
服务器设置

校时服务器参数输入

  • 服务器IP输入
  • IP验证
  • 数据重置

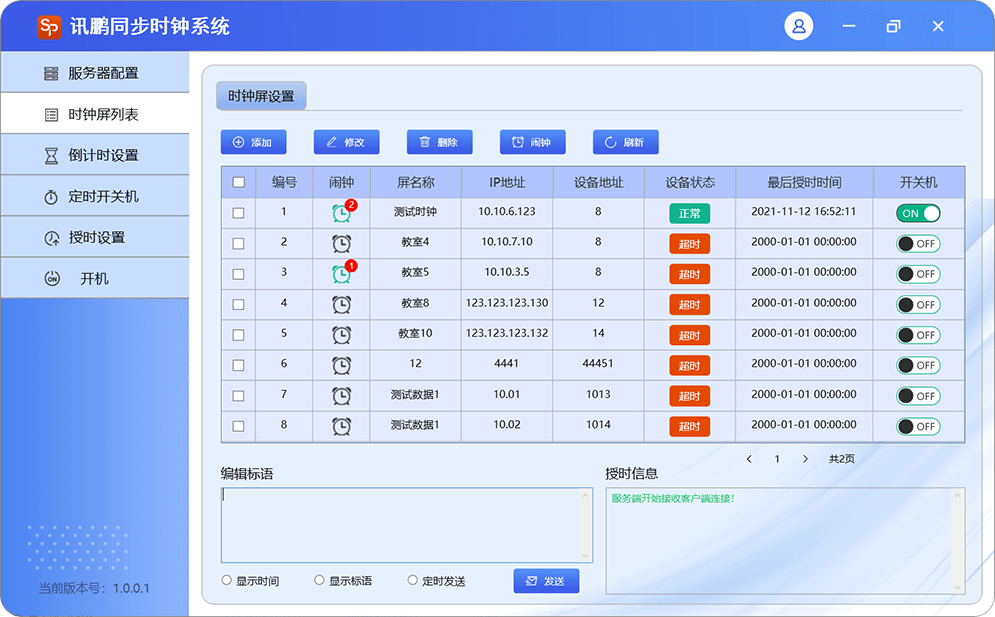

同步时钟系统时钟屏列表
时钟屏列表

时钟屏各参数设置

  • 时钟屏添加/删除
  • 时钟屏地址码、名称、IP设置
  • 标语文字下发(通知)

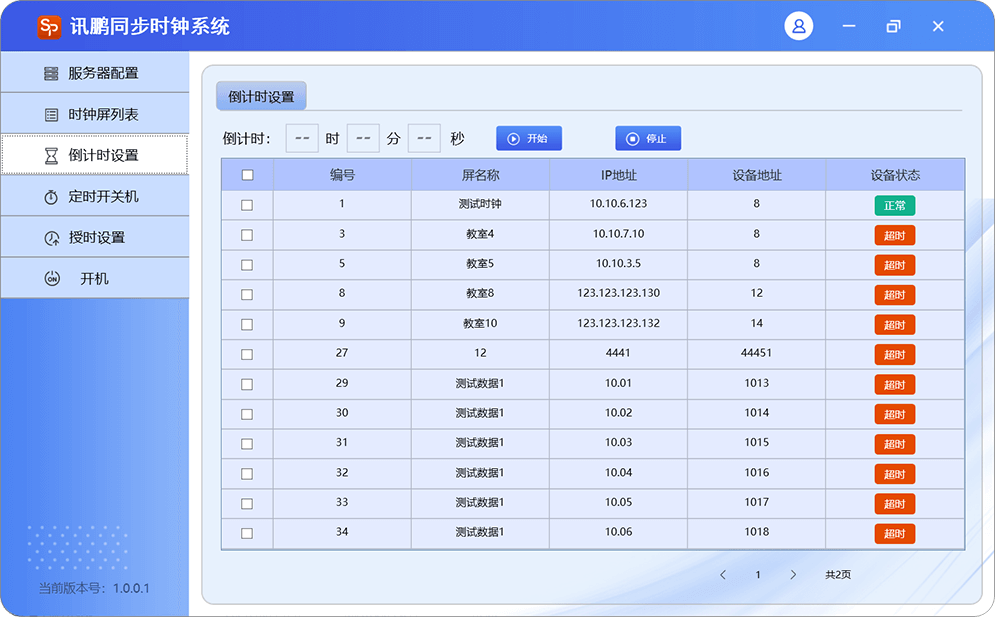

同步时钟系统倒计时设置界面
倒计时设置界面

选择倒计时钟屏与设置倒计时参数

  • 选择时钟屏
  • 输入倒计时长
  • 开始/暂停倒计时

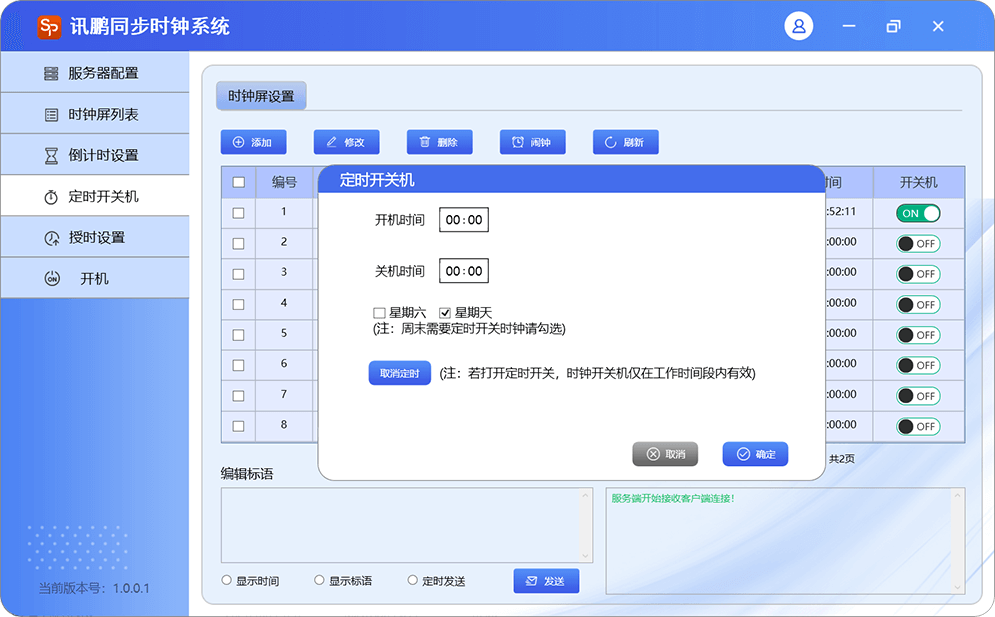

同步时钟系统定时开关机设置
定时开关机设置


  • 输入开/关机时间点
  • 选择约束条件

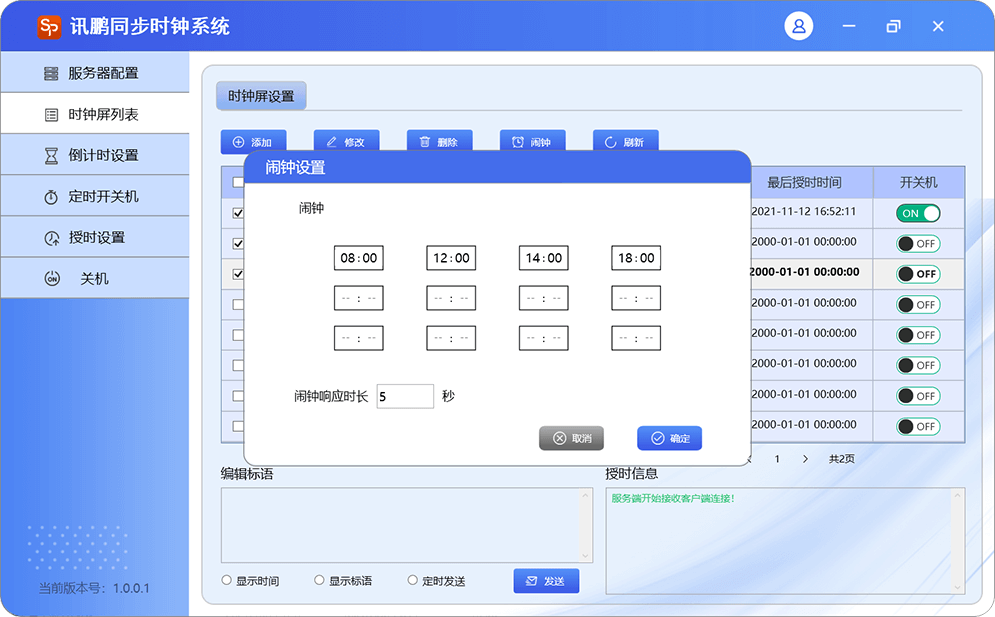

同步时钟系统闹钟设置
闹钟设置界面

可设置12个闹钟

  • 输入闹钟时间点
  • 设置闹钟打铃时长
配套产品
人数统计显示屏
摄像头客流传感器
厕位有无人感应器
卫生间智能镜
厕位有无人指示牌
定制电子钟
智能除臭杀菌机
智能环保取纸机
公厕智能终端
标准同步时钟
户外电子钟
时间服务器
智慧公厕引导系统
红外双向感应器
系统软件

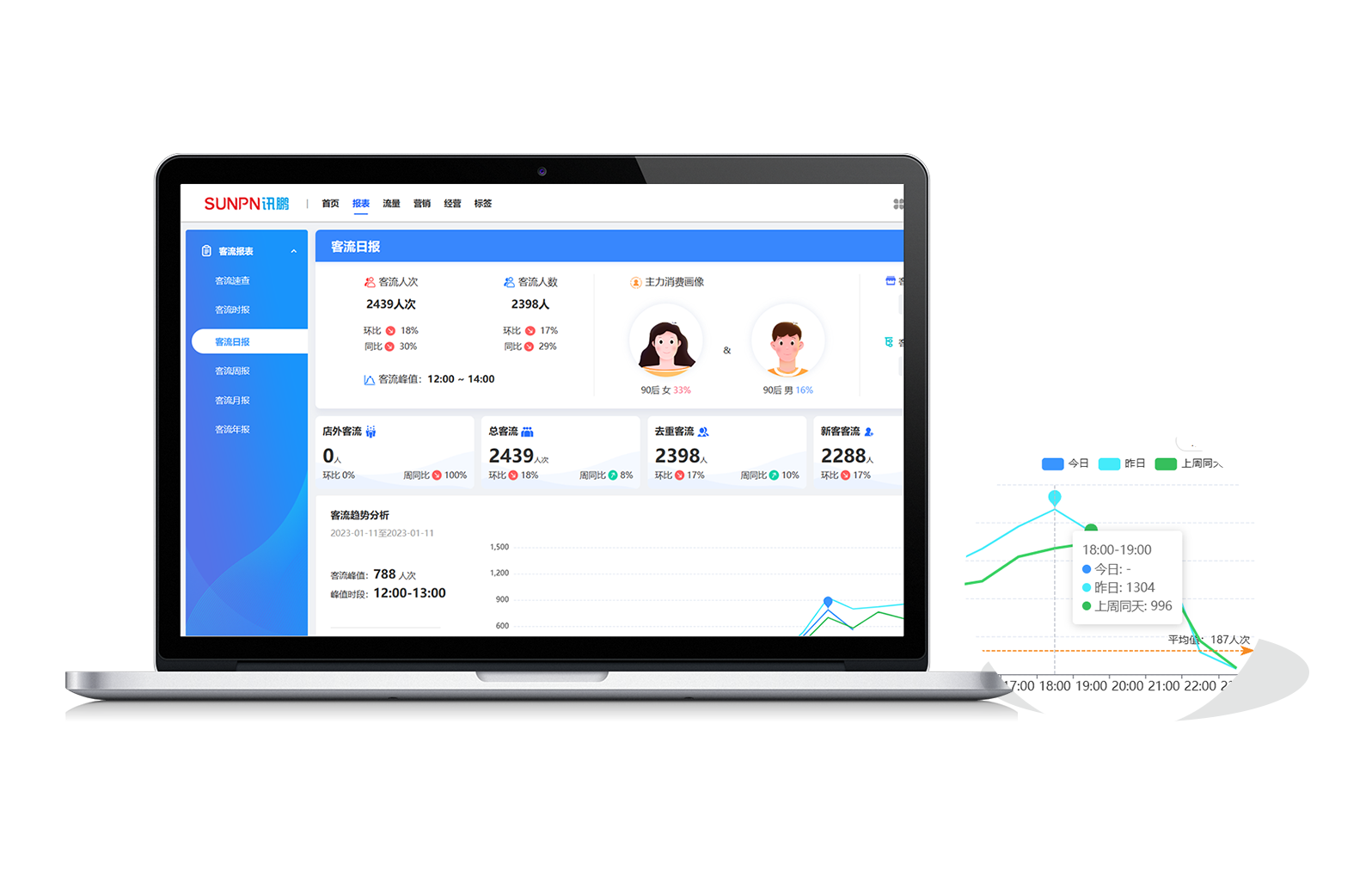

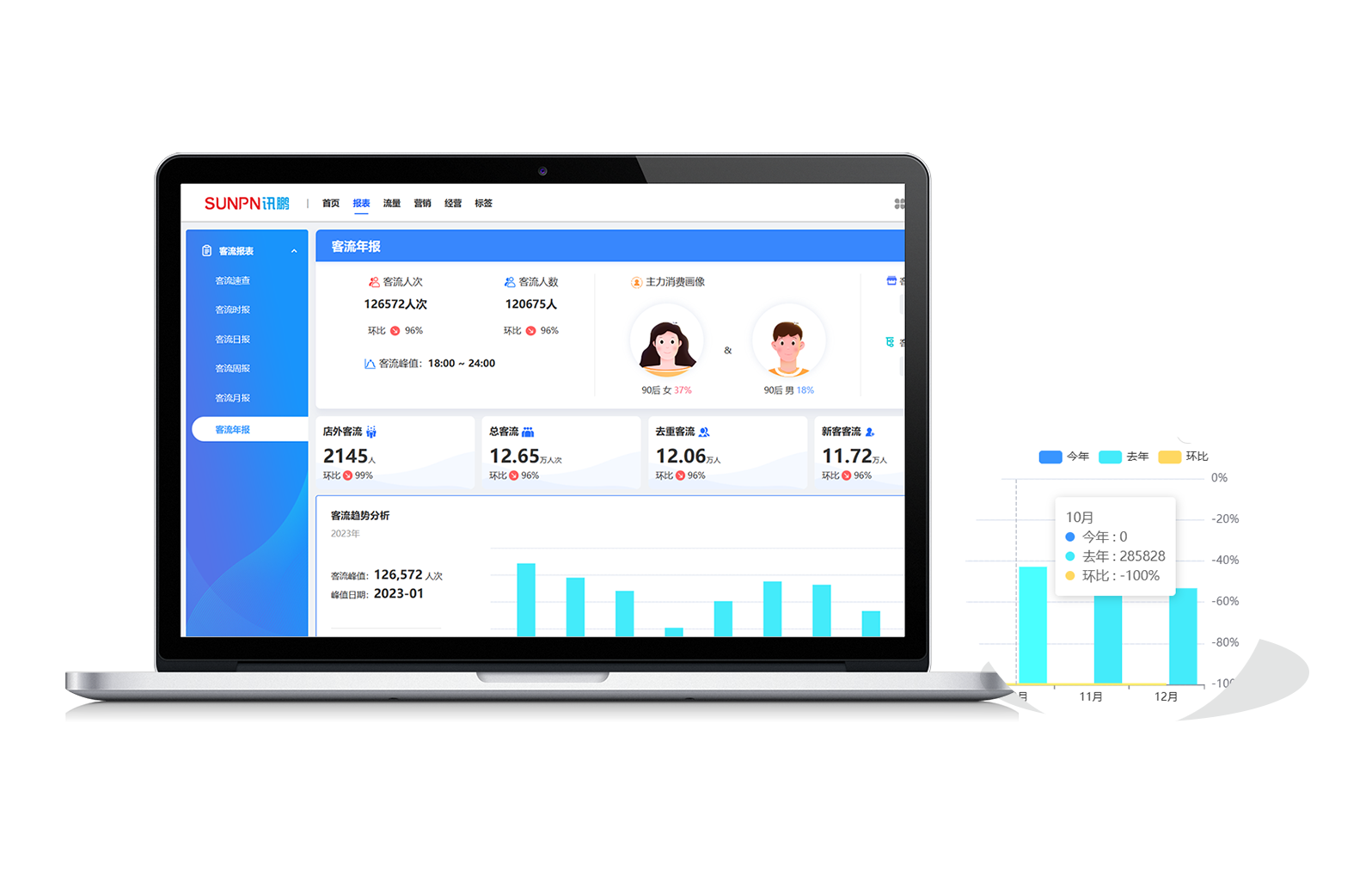

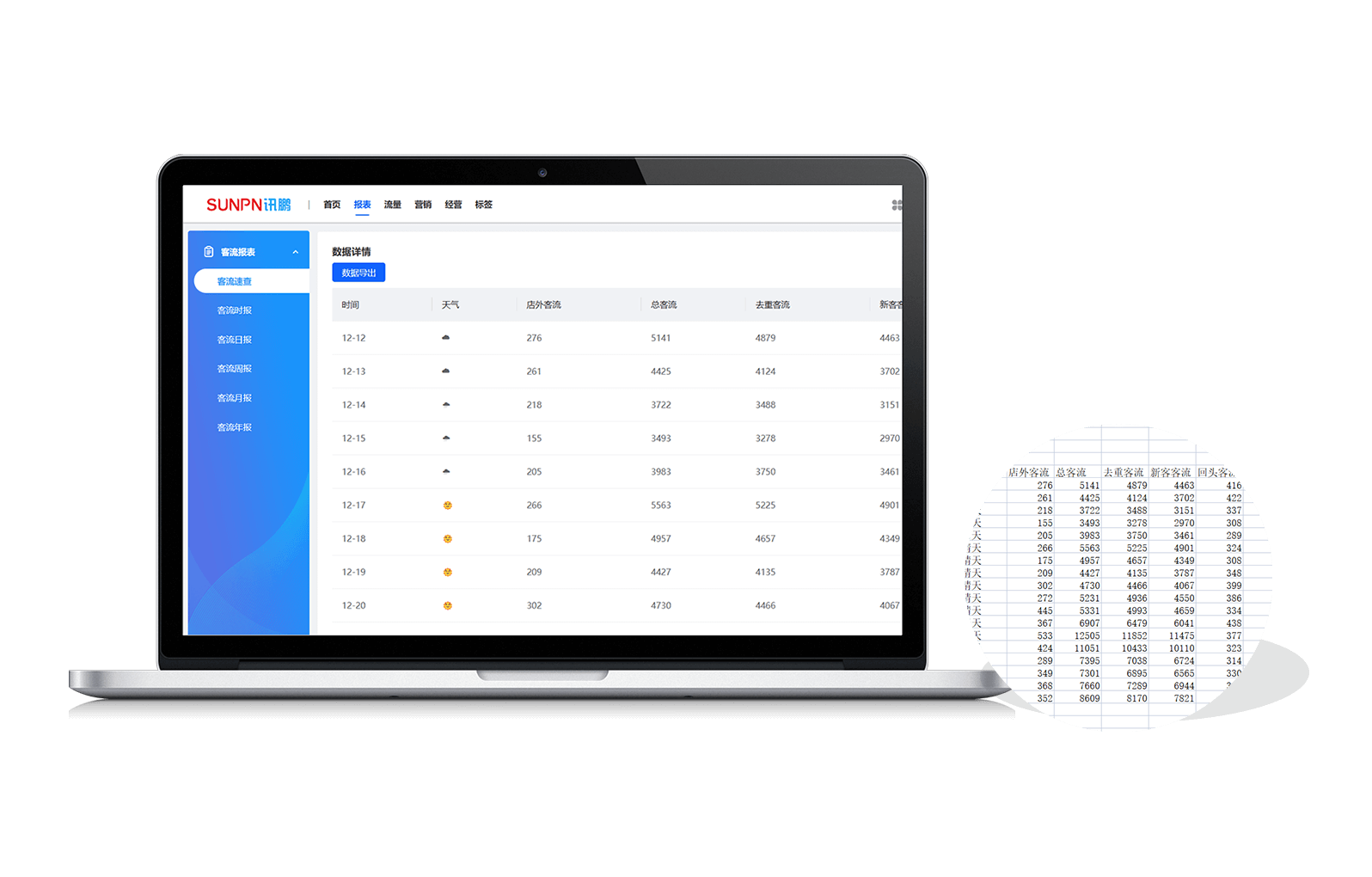

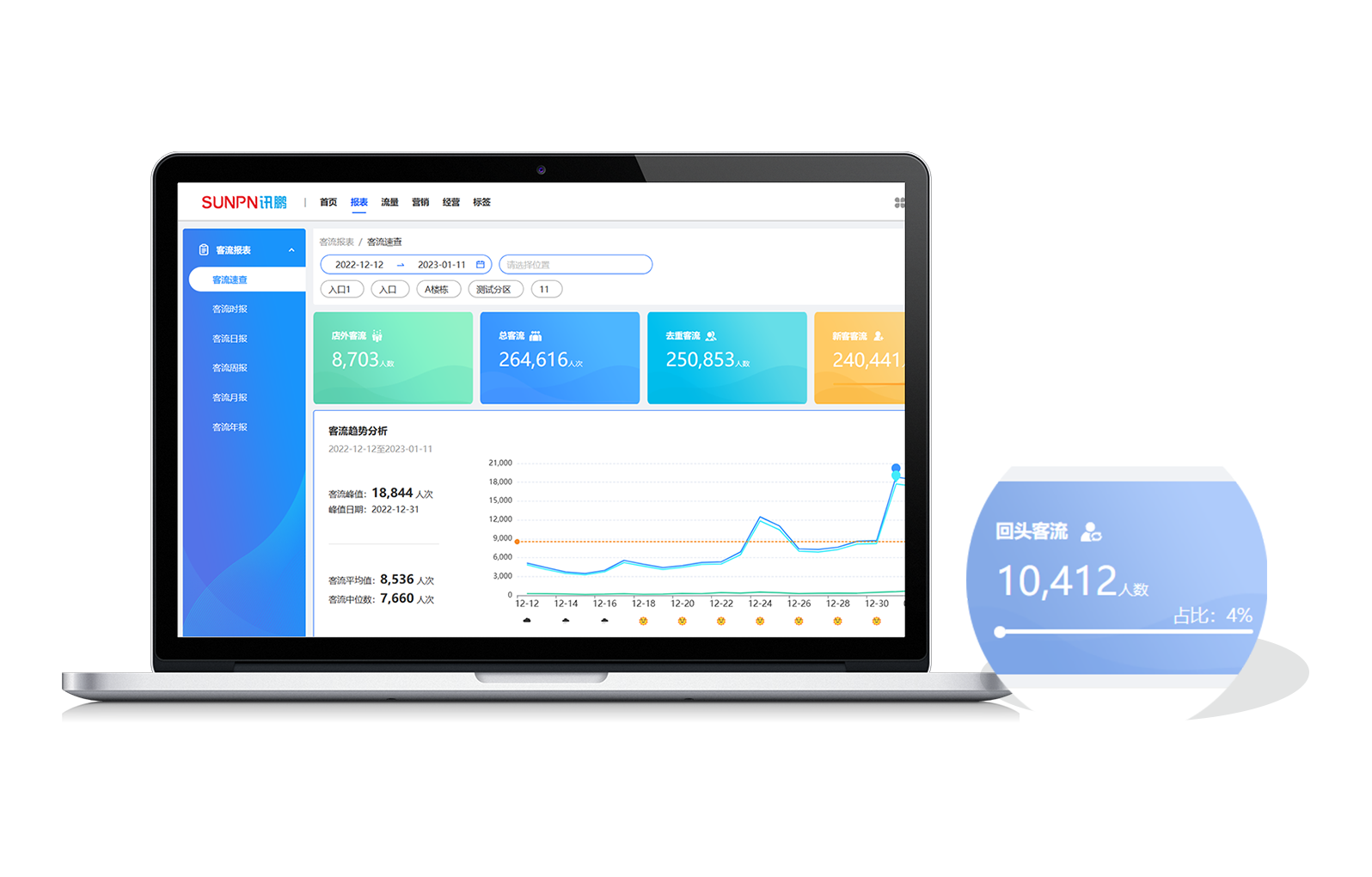

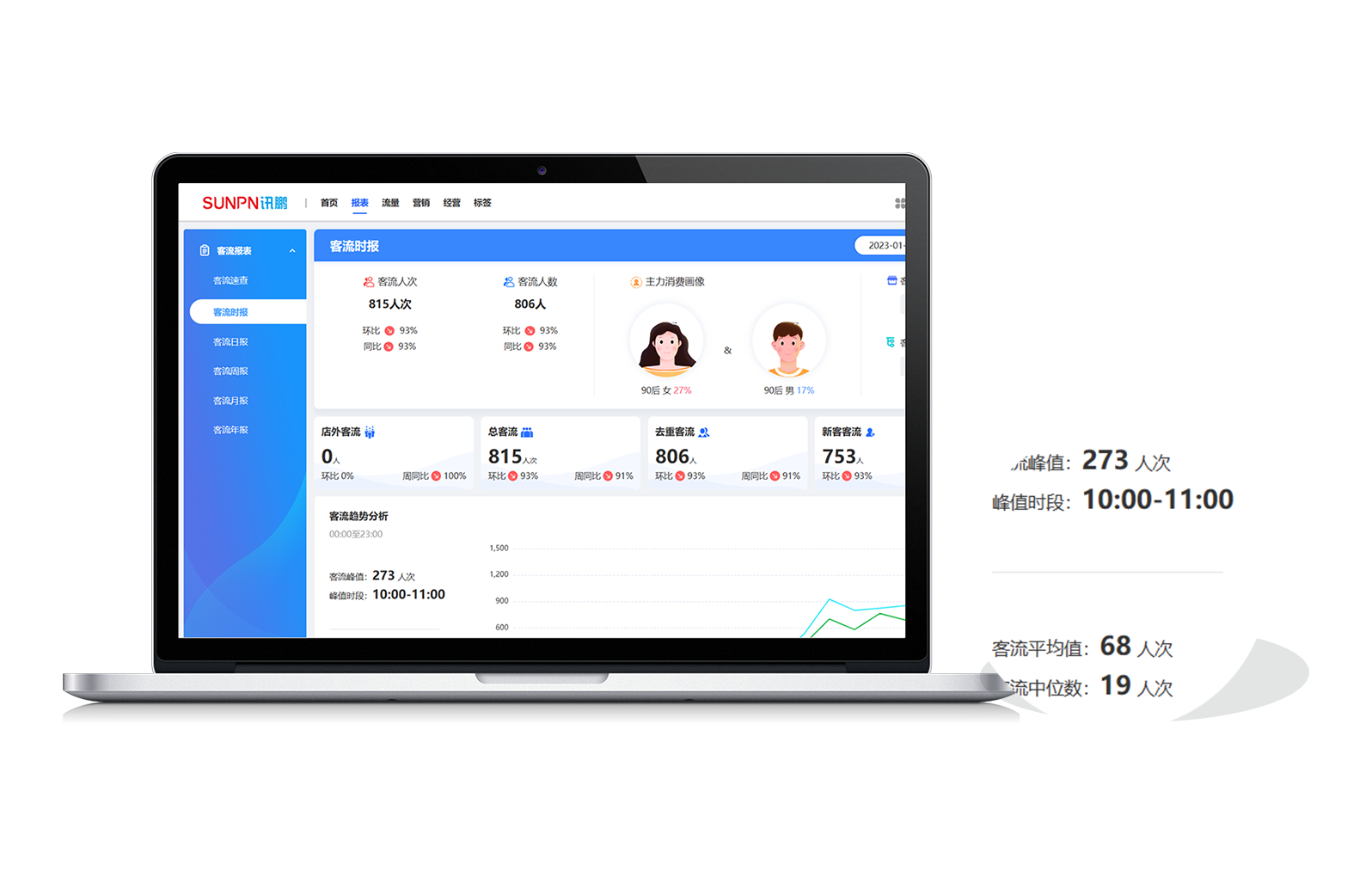

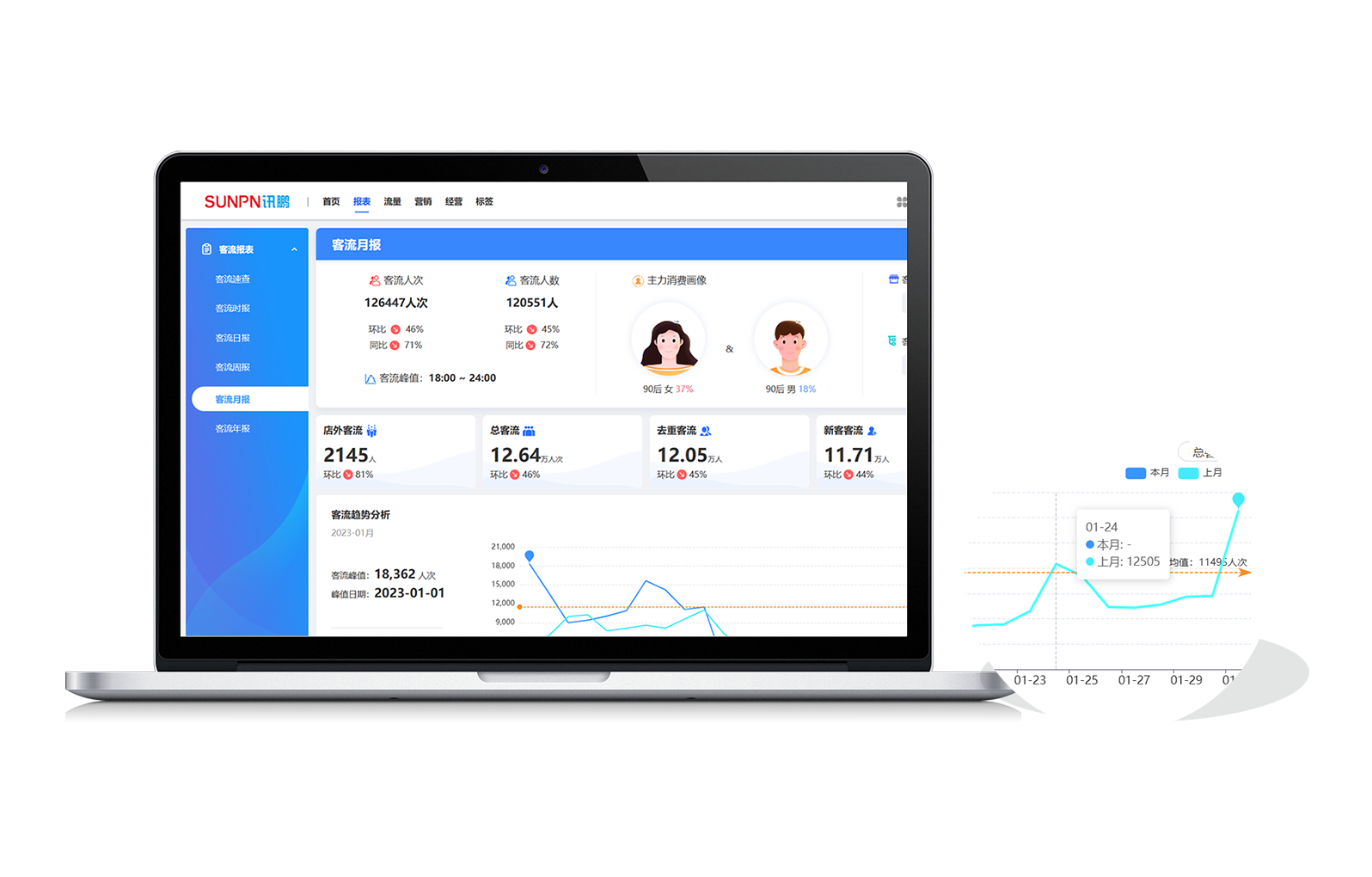

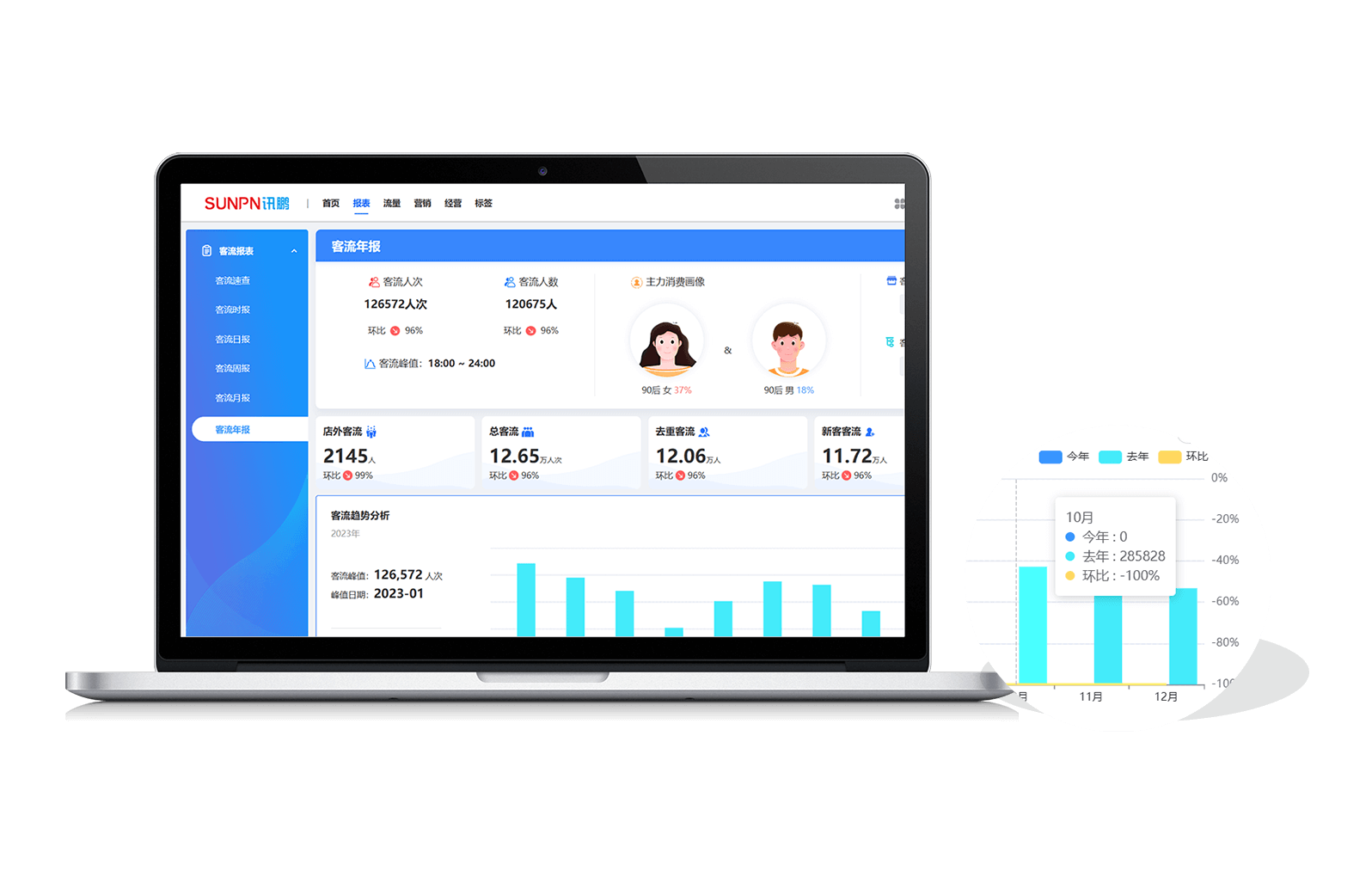

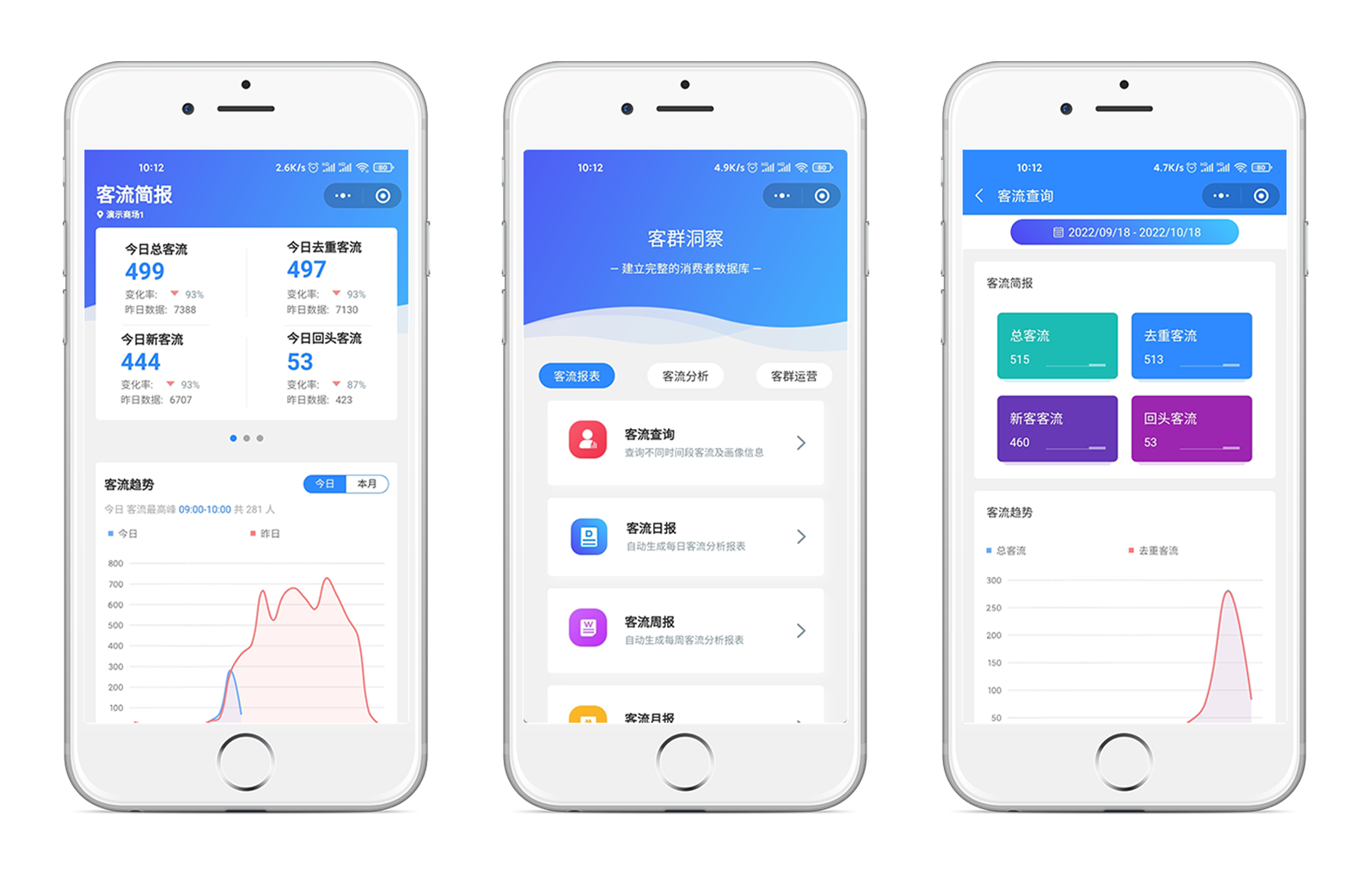

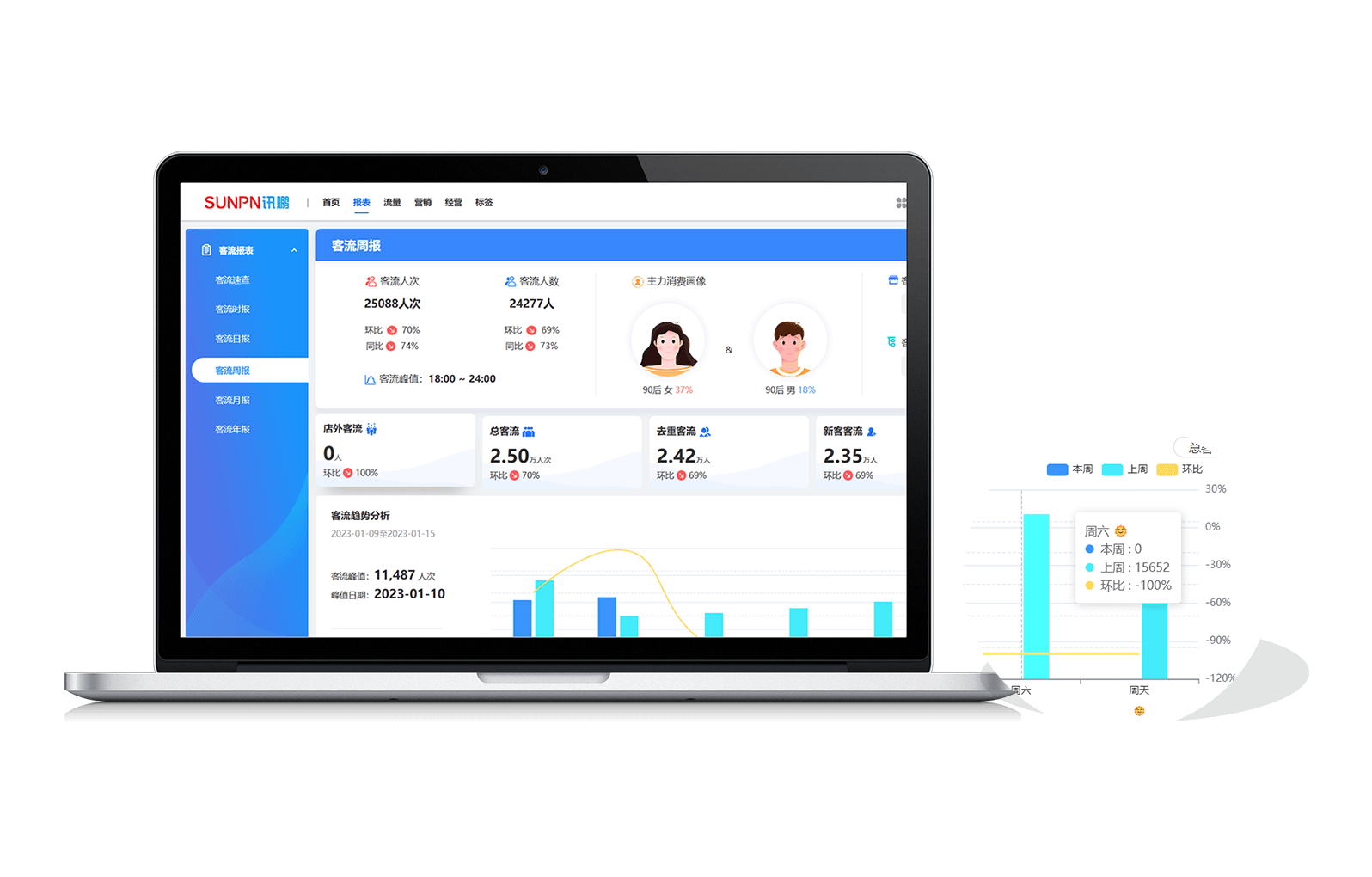

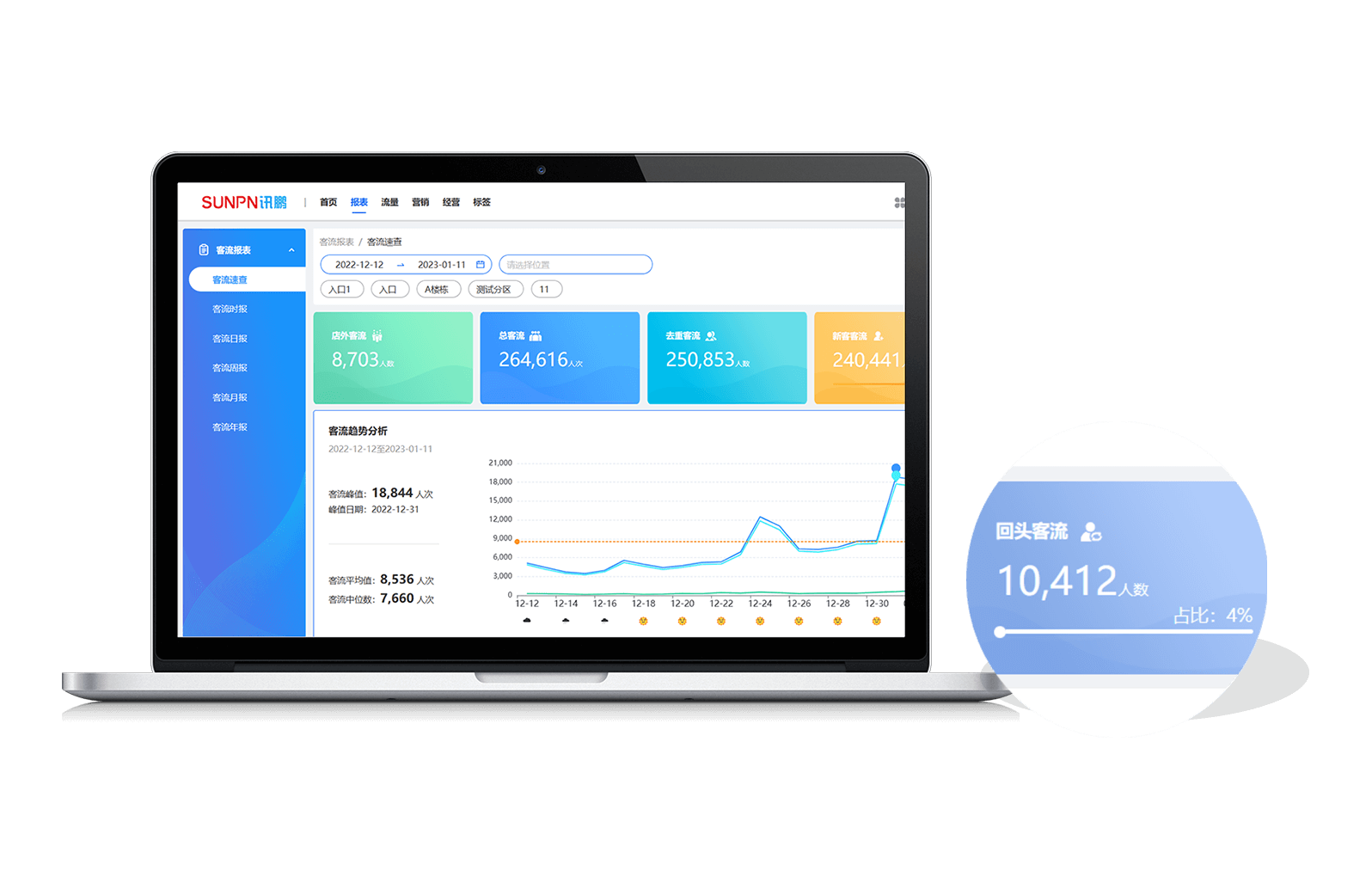

联网版客流量管控系统

及时掌握馆内客流量、人员密度

  • 提供时、日、周、月、季、年报,可通过WEB查看不同时期、不同时段的客流数据,通过对不同时期的客流数据进行比较,为运营决策、事故预防措施和应急管理方案的制定提供基础数据支撑。
  • 导出Excel报表。
展开
按需免费定制方案
联网版客流量管控系统

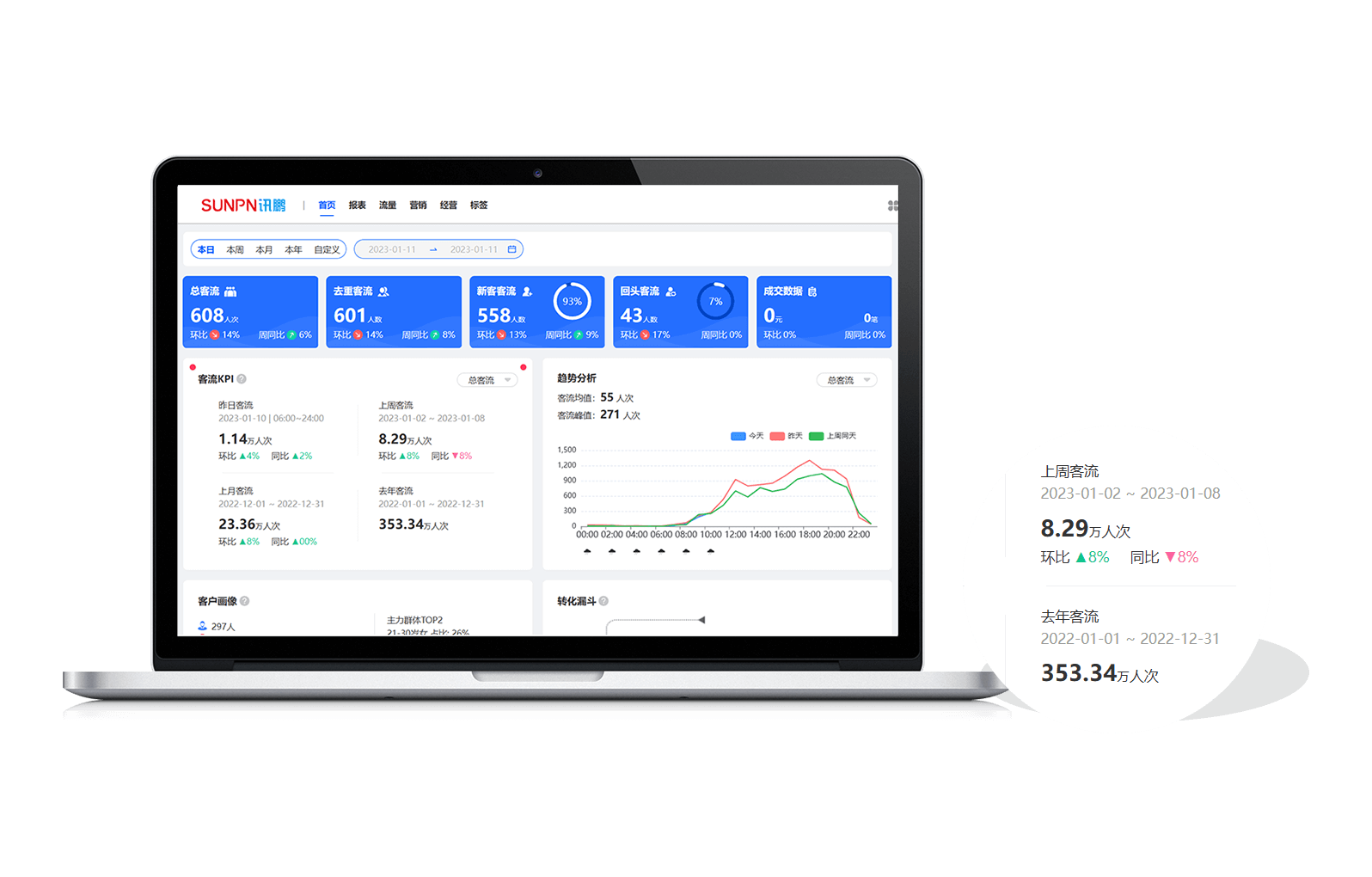

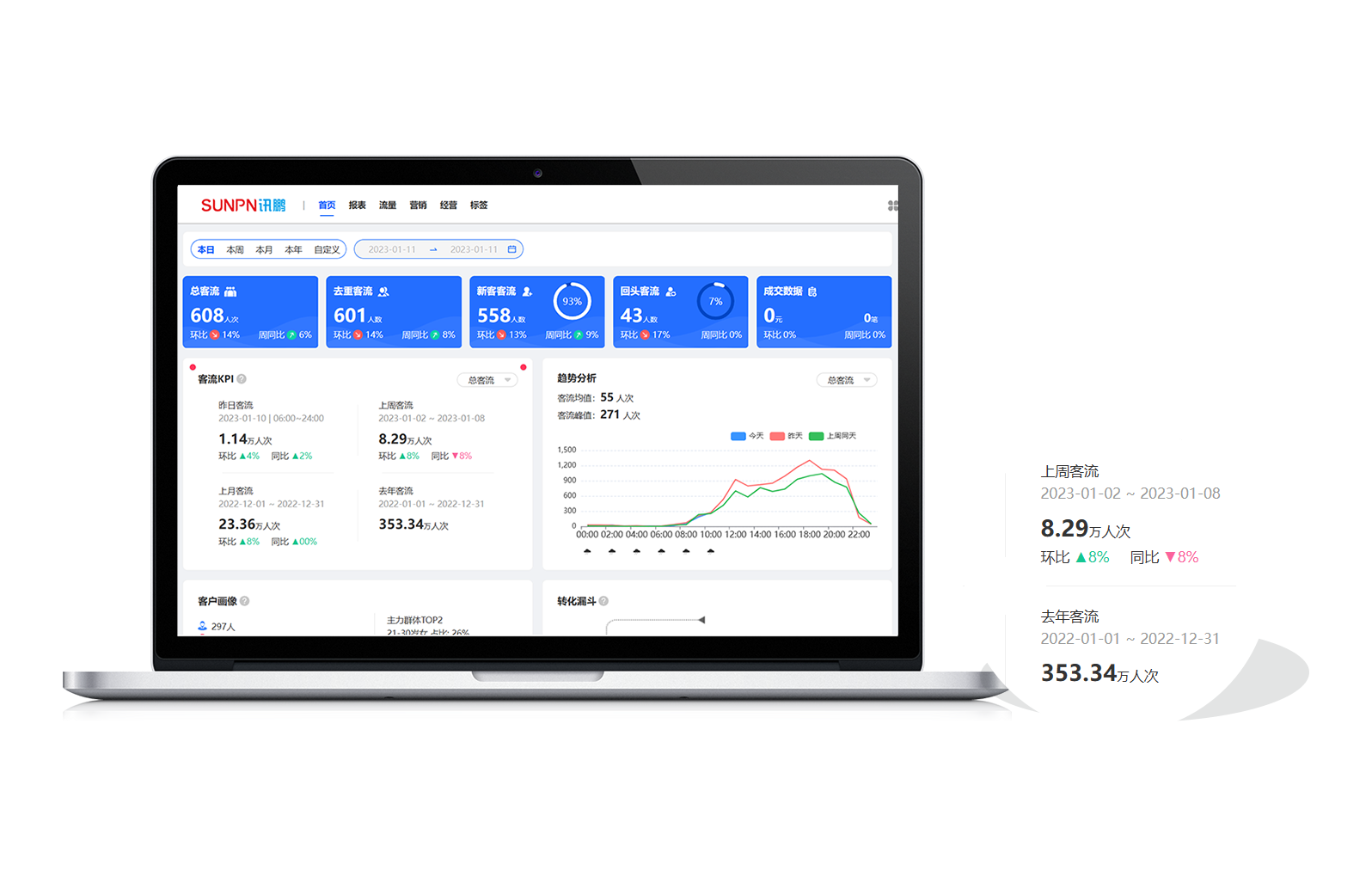

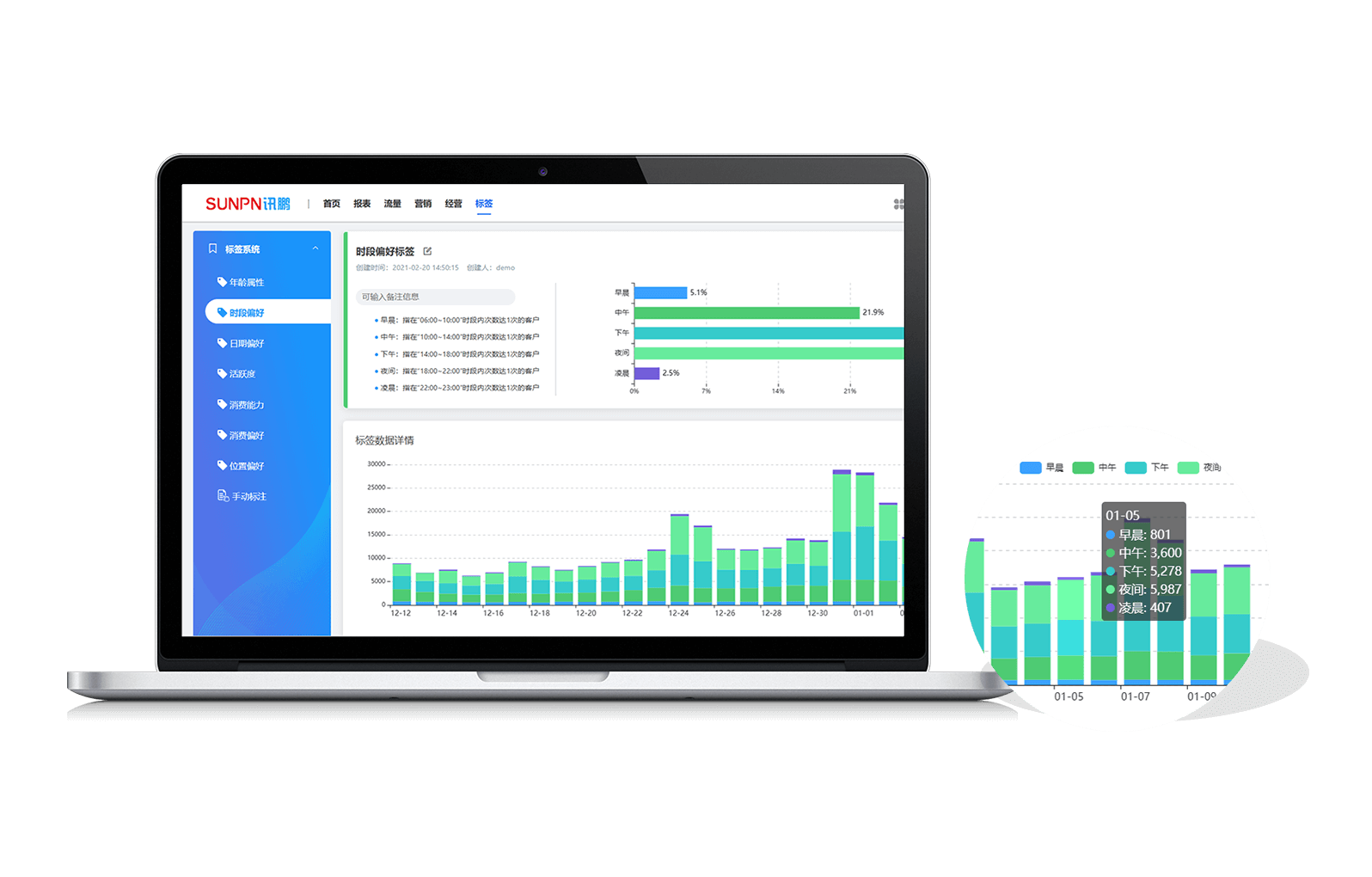

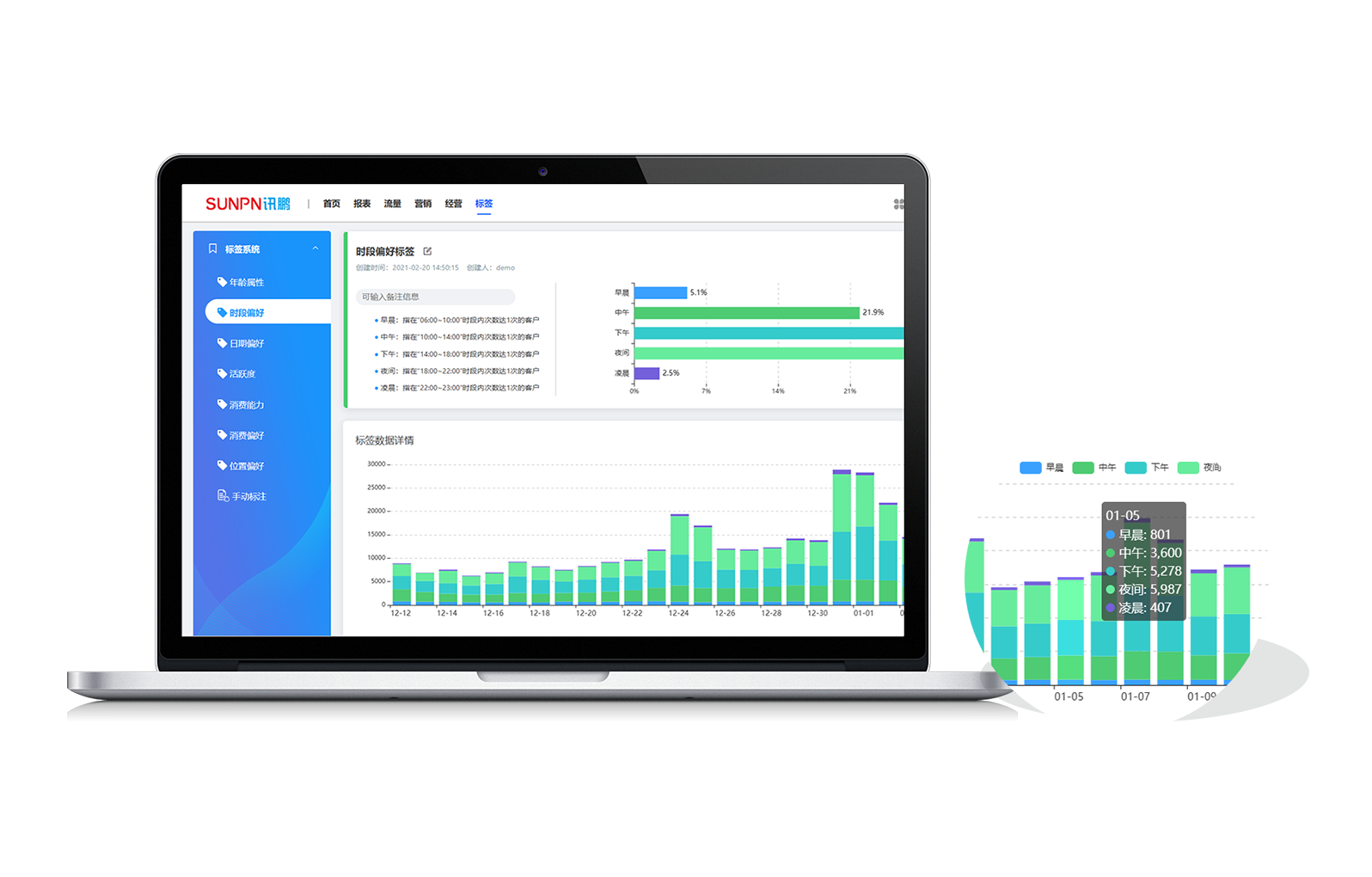

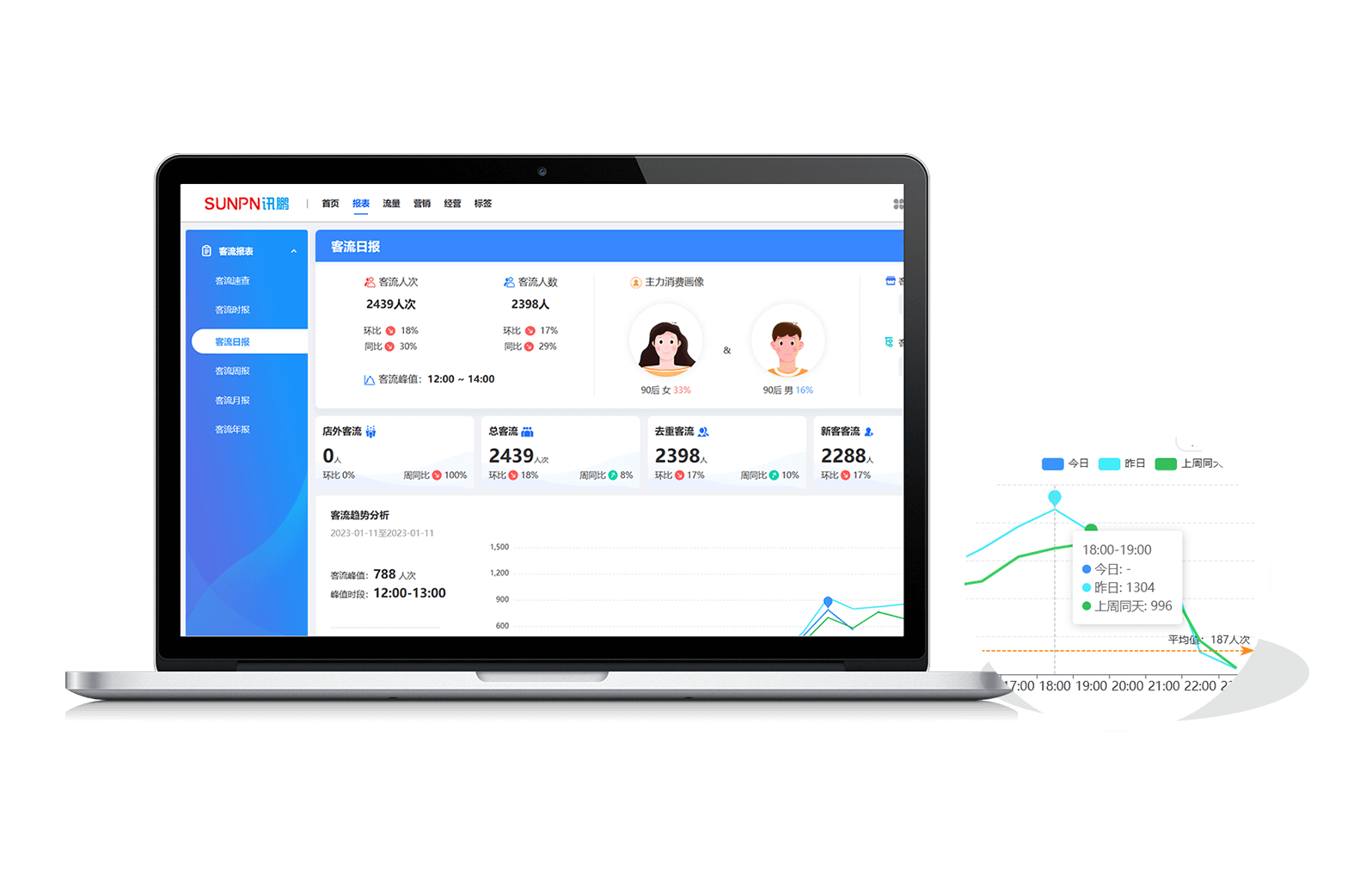

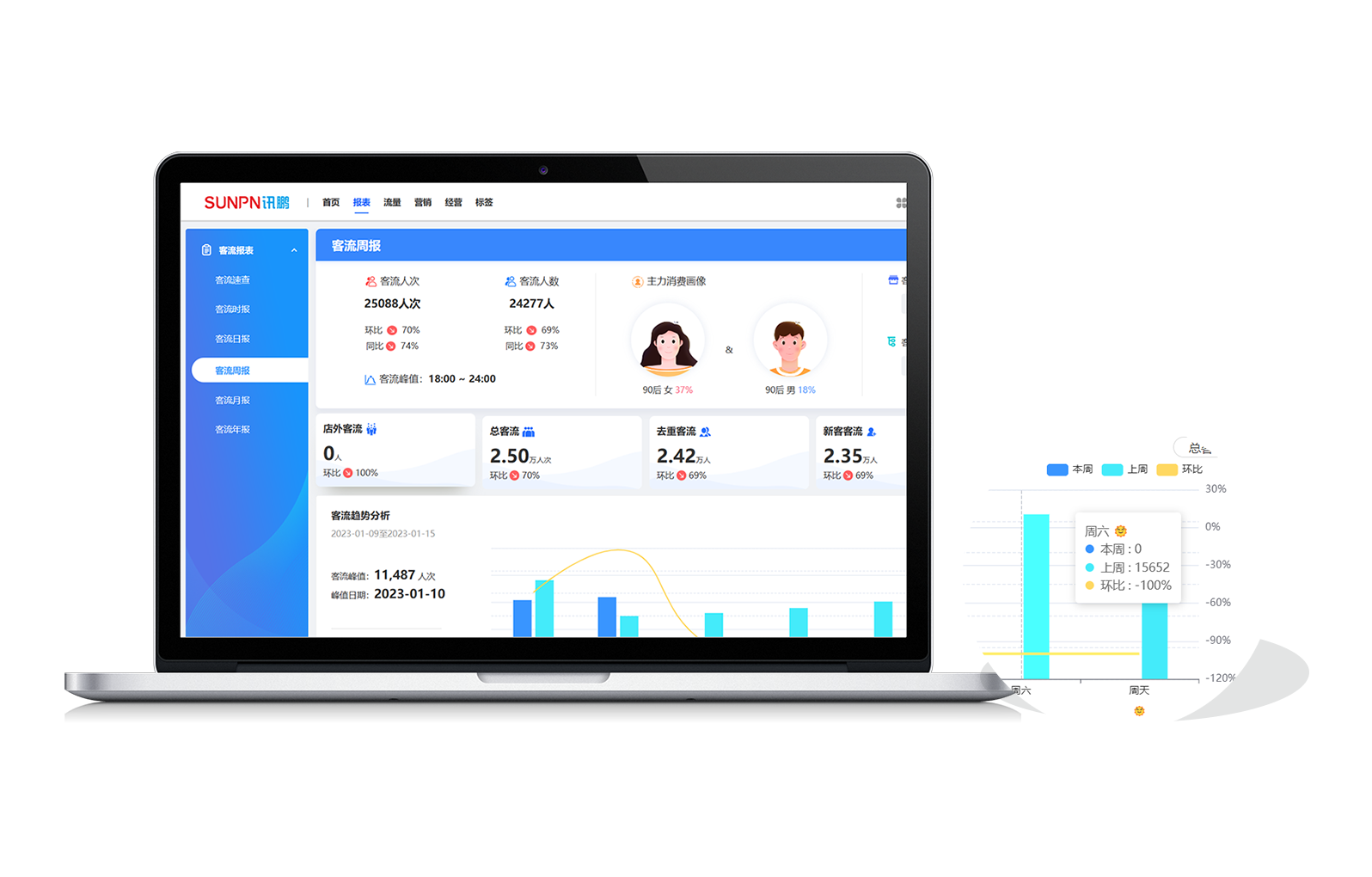

AI人脸识别客流量管控系统

深度分析经营效率、行业趋势

  • 客户画像
  • 到访峰值
  • 转化漏斗
  • 趋势分析
展开
按需免费定制方案
AI人脸识别客流量管控系统

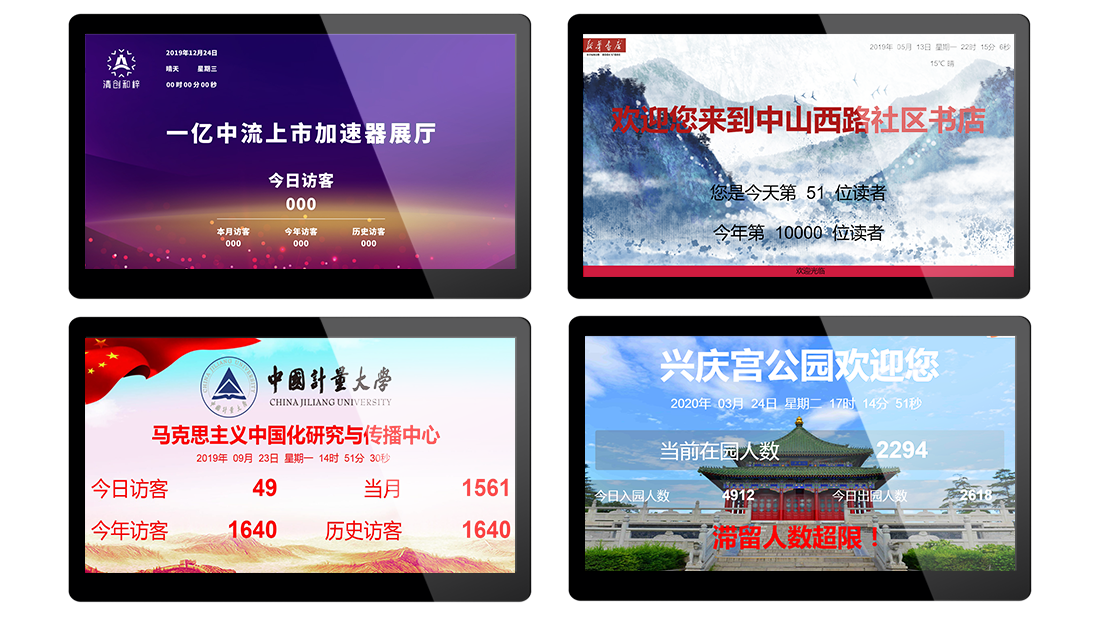

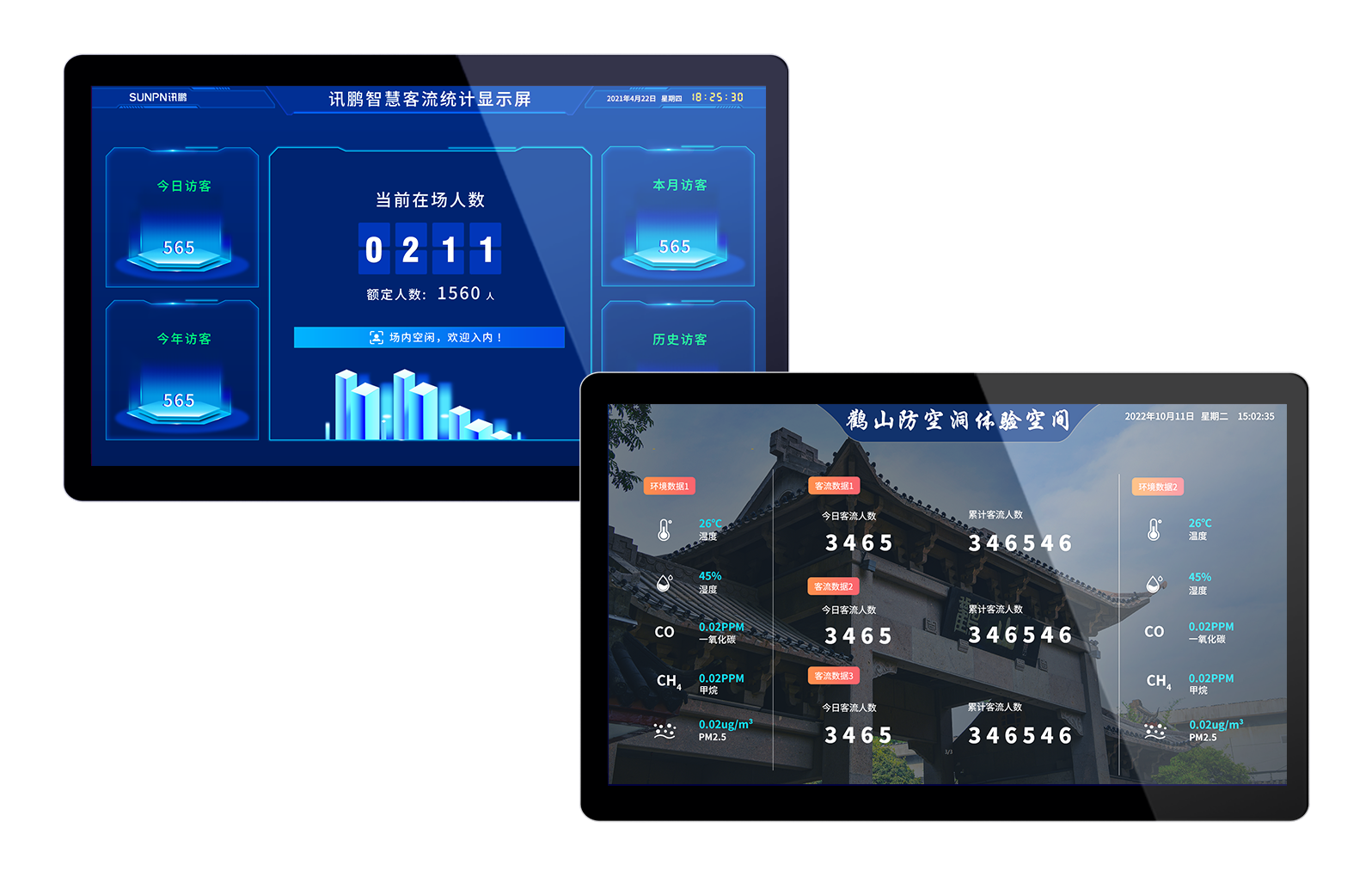

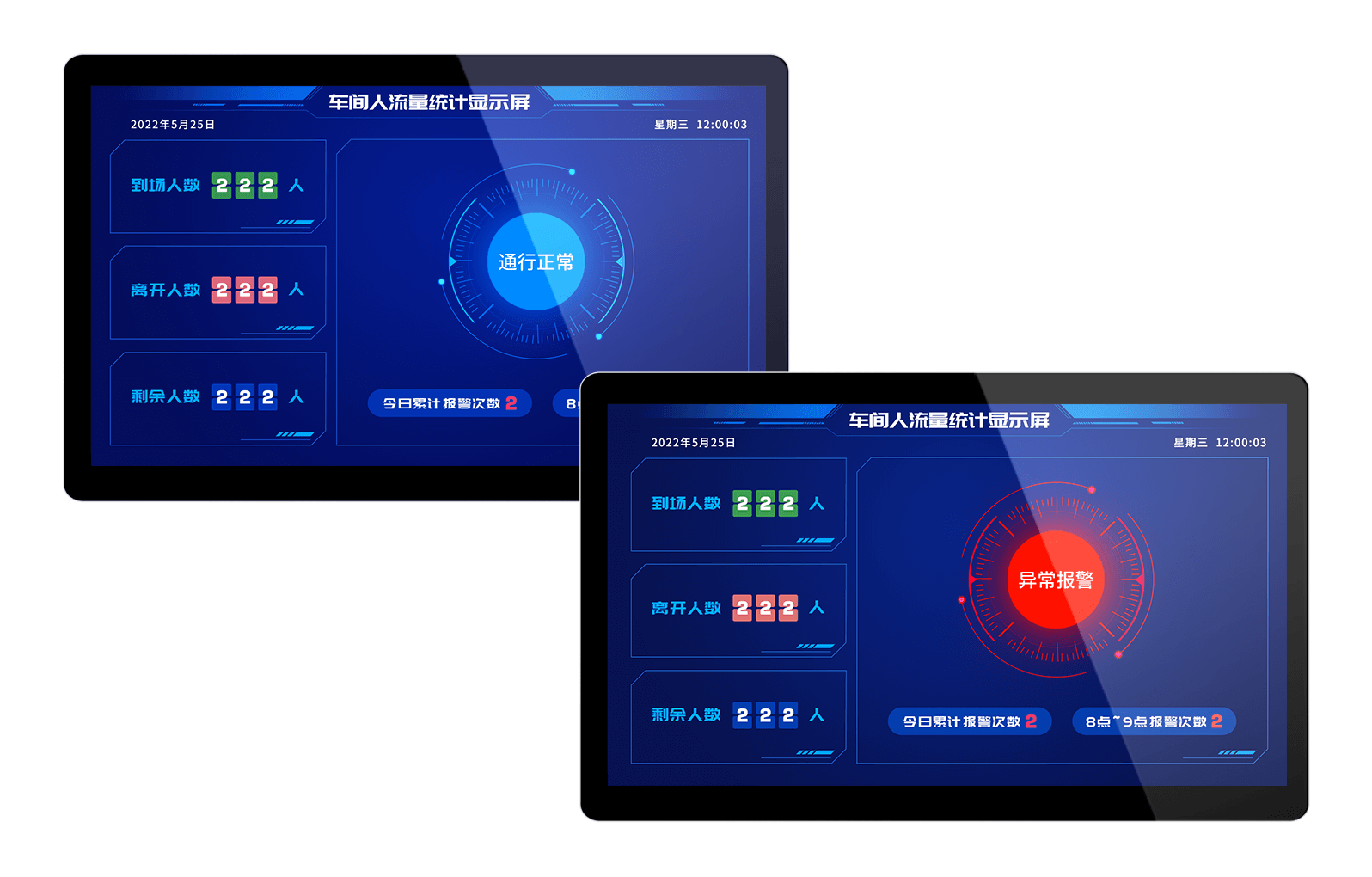

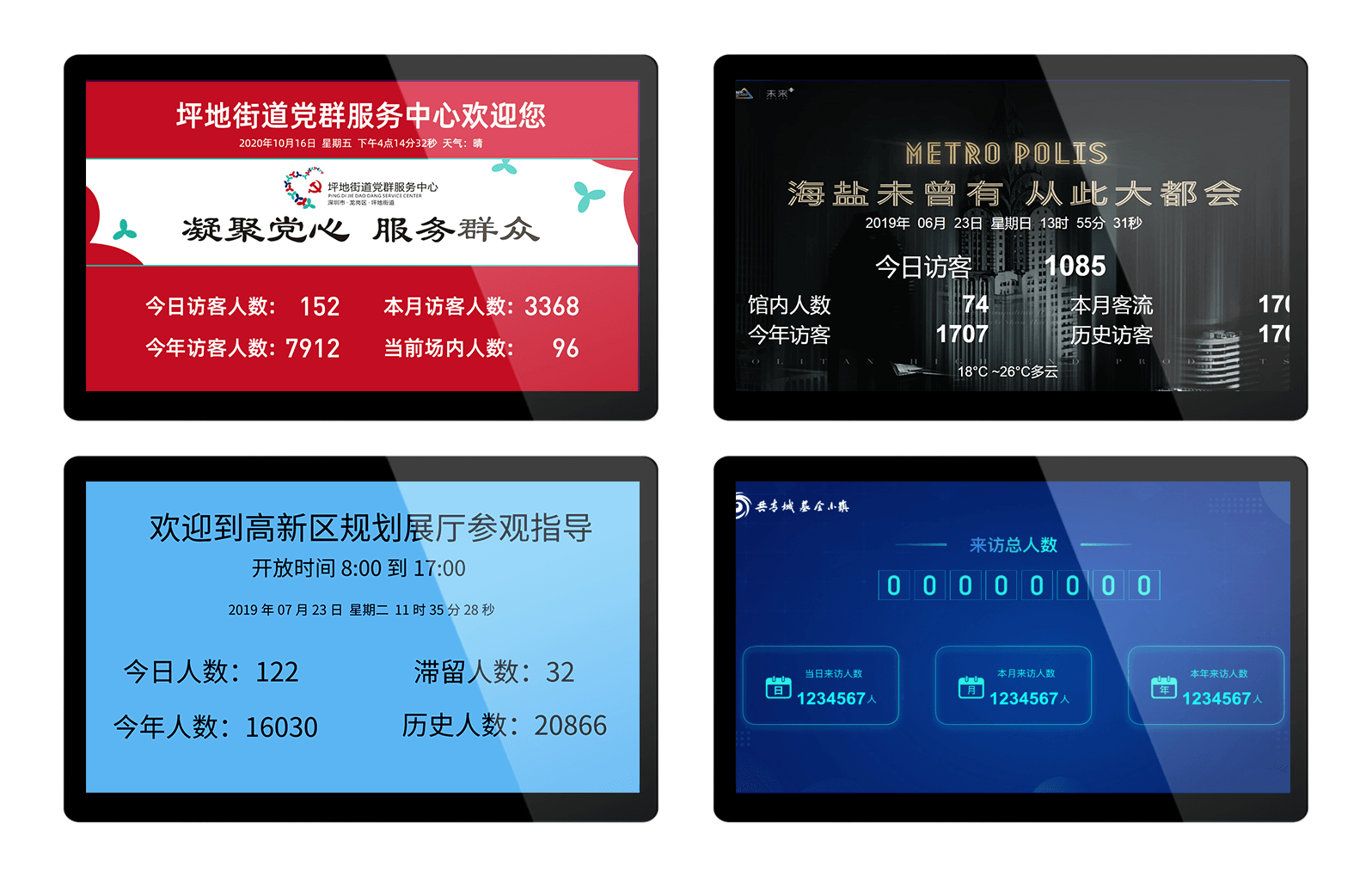

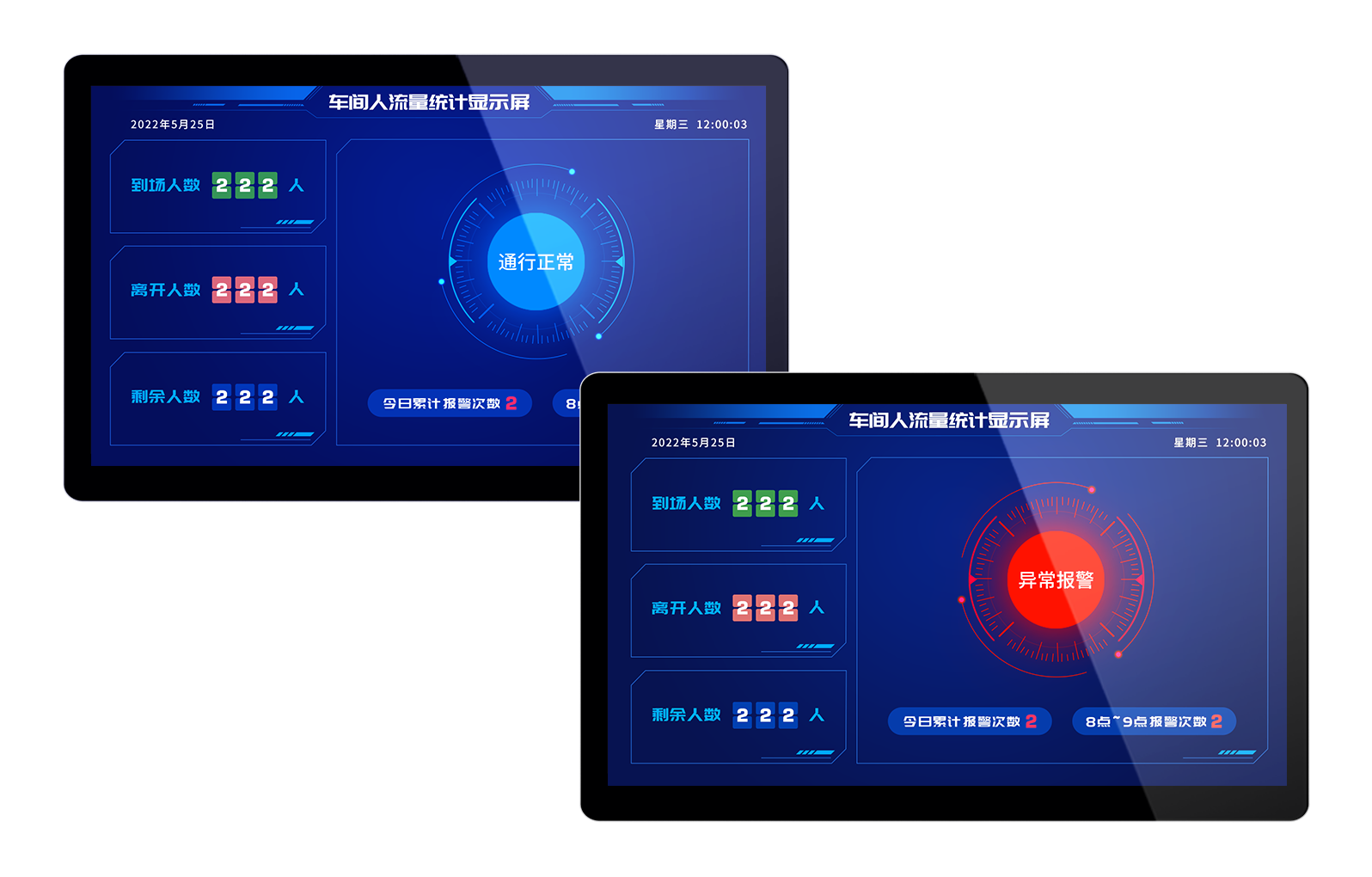

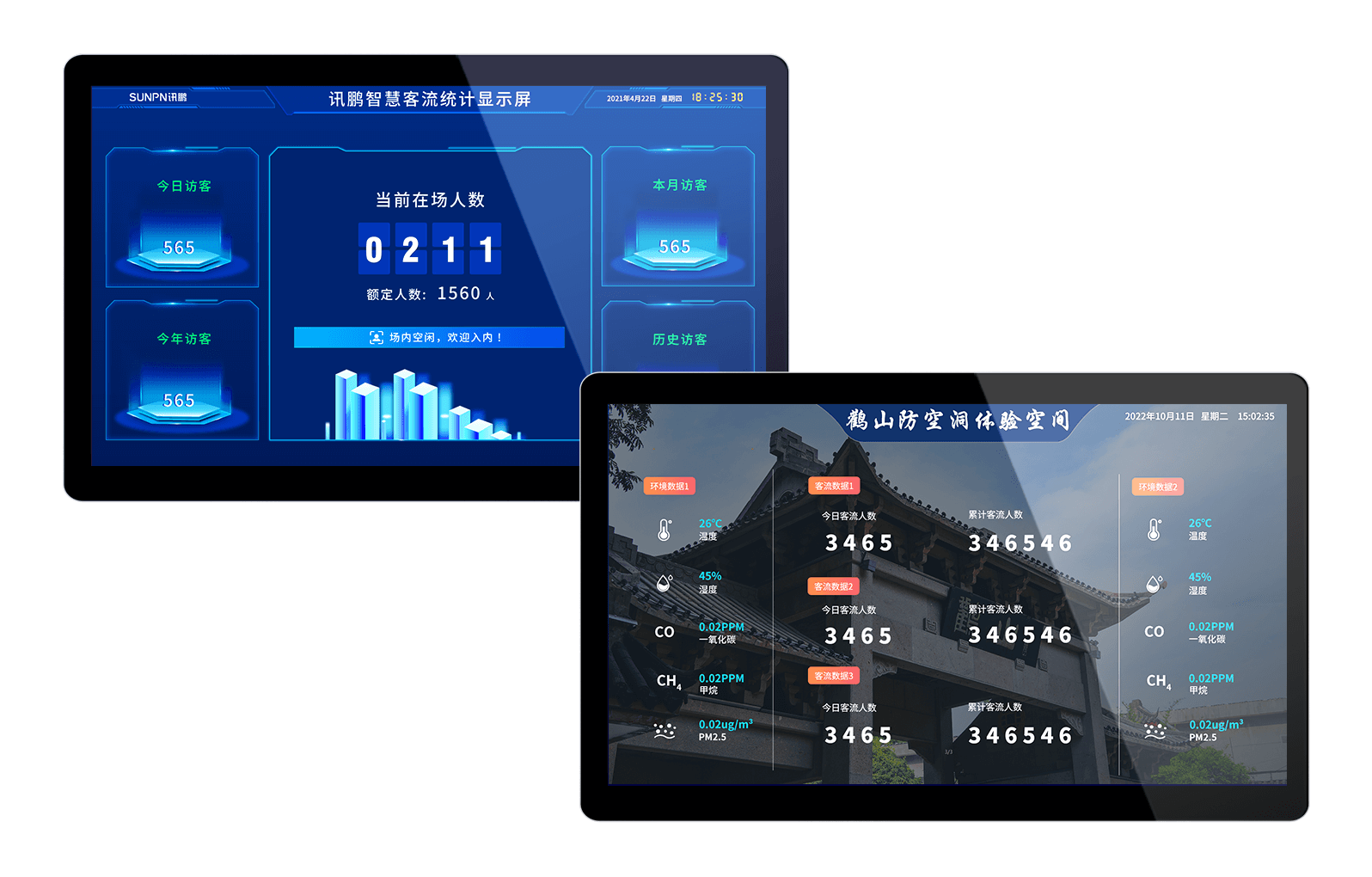

数据展示液晶看板界面

可根据客户需求定制开发

  • 展示场内人数、上限数据
  • 展示历史数据
  • 超过上限数据时发出警示提醒
展开
按需免费定制方案
数据展示液晶看板界面

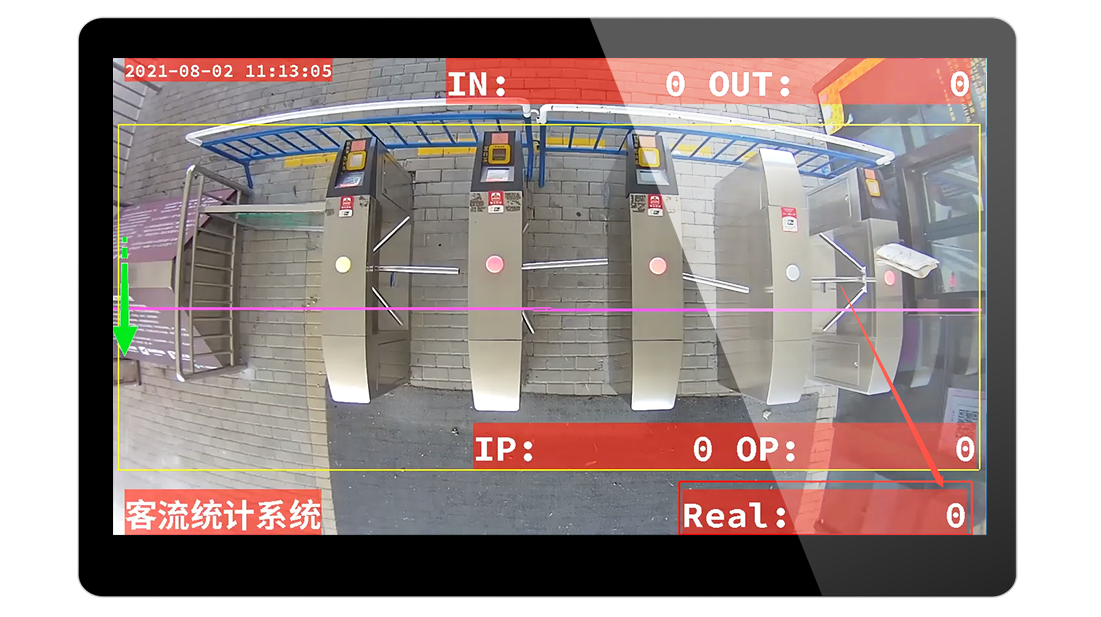

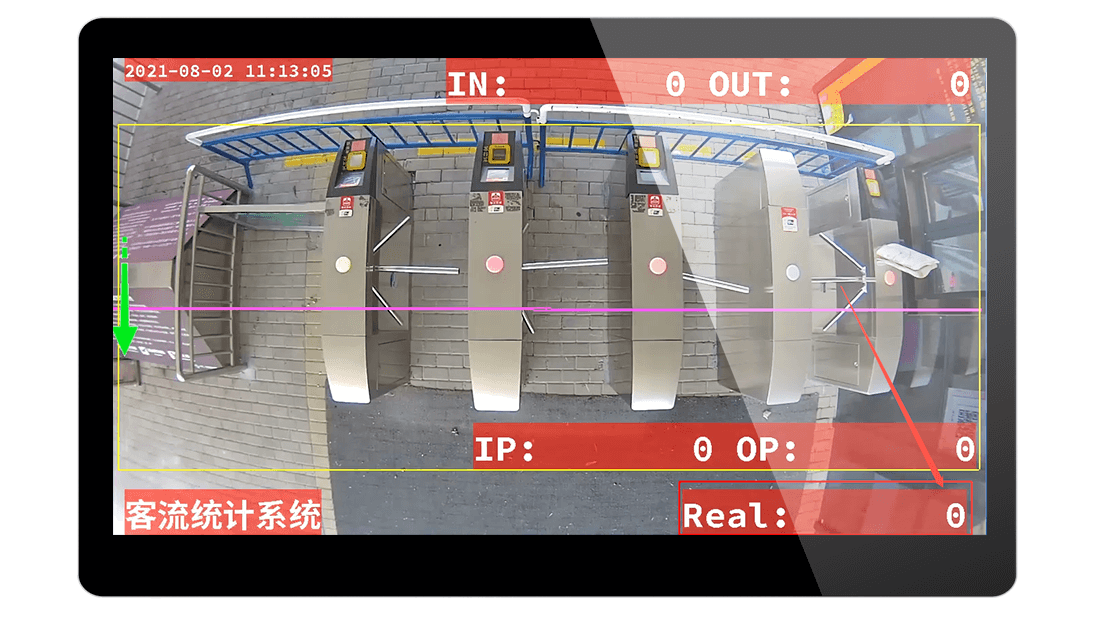

客流系统数据采集画面

各传感器呈现画面略有不同

  • 每秒进行25帧的实时图像分析
  • 通过头肩信息、圆心距、运动轨迹等特征,客流分析算法可以准确进行目标分类,准确识别运动目标中的行人
展开
按需免费定制方案
客流系统数据采集画面

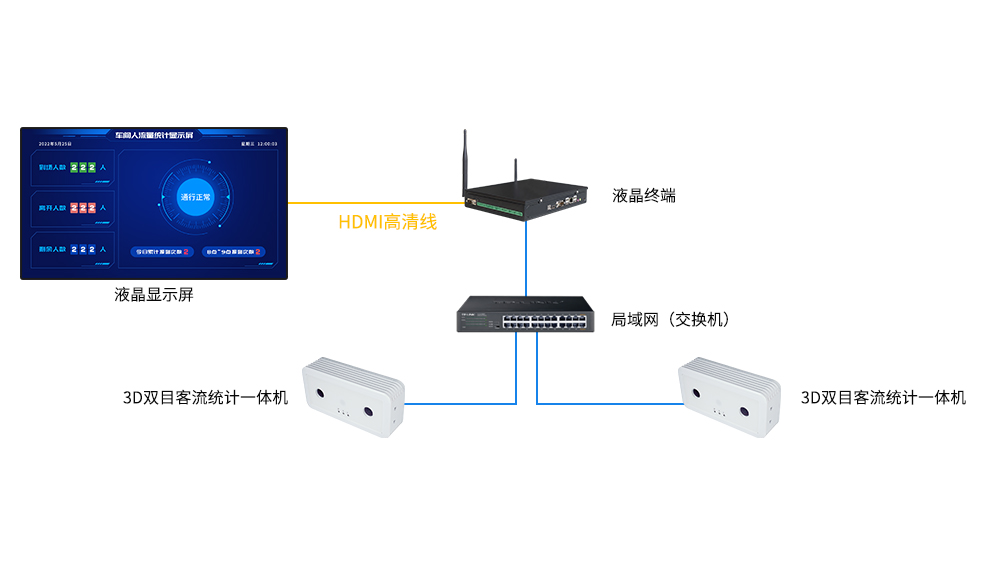

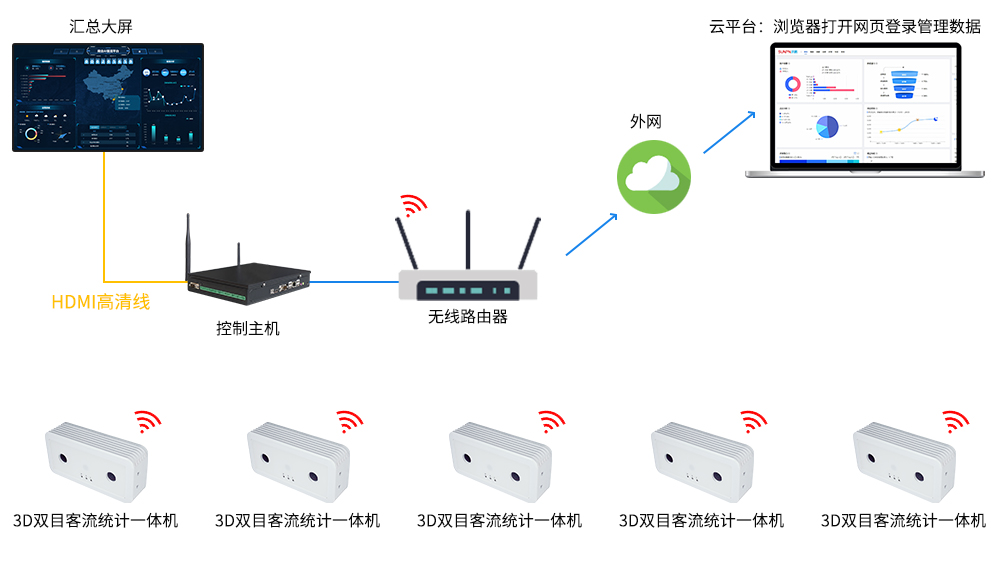

联网版LCD+双目客流量管控系统架构


系统采用双目3D客流一体机,结合云服务器和液晶看板组成客流管控系统。通过云平台查看数据分析,看板从云服务器接收数据,网页端实时显示。

展开
按需免费定制方案
联网版LCD+双目客流量管控系统架构
联网版LCD+单目客流量管控系统架构


系统采用单目客流一体机、云服务器和本地液晶看板组成。看板通过安卓主机上安装的客流软件实时显示客流信息。


展开
按需免费定制方案
联网版单目客流系统
AI人脸识别客流量管控系统架构


通过机器视觉+人工智能数据采集硬件设备,实时采集到访客流的时间数据(到访、高店、停留)、位置数据(进出口、行动轨迹、驻留)、特征属性数据(性别、年龄、服饰)等,对游客、门店、经营效率、行业趋势、体验优化作出深度分析。

展开
按需免费定制方案
AI人脸识别客流量管控系统
  • 建立安全体系
  • 游玩路线引导
  • 人员/资源调度
  • 科学规划
展开
按需免费定制方案
  • 多样化的方案选择
    根据客户需求提供视觉、红外、3D等客流采集方式
  • 智能滤除
    通过高度或动态扑捉滤除干扰物
  • 大数据分析
    多维度数据查询与图表分析
  • 可视化引导
    看板显示当前人数及上限人数
  • 安全警示
    达到上限人数时会对游客发出警示提醒
展开
按需免费定制方案

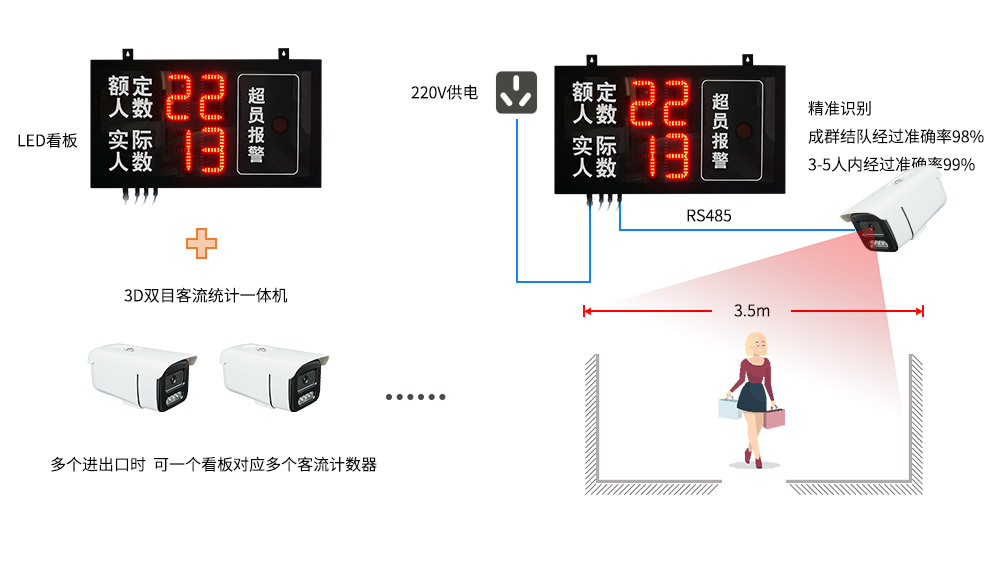

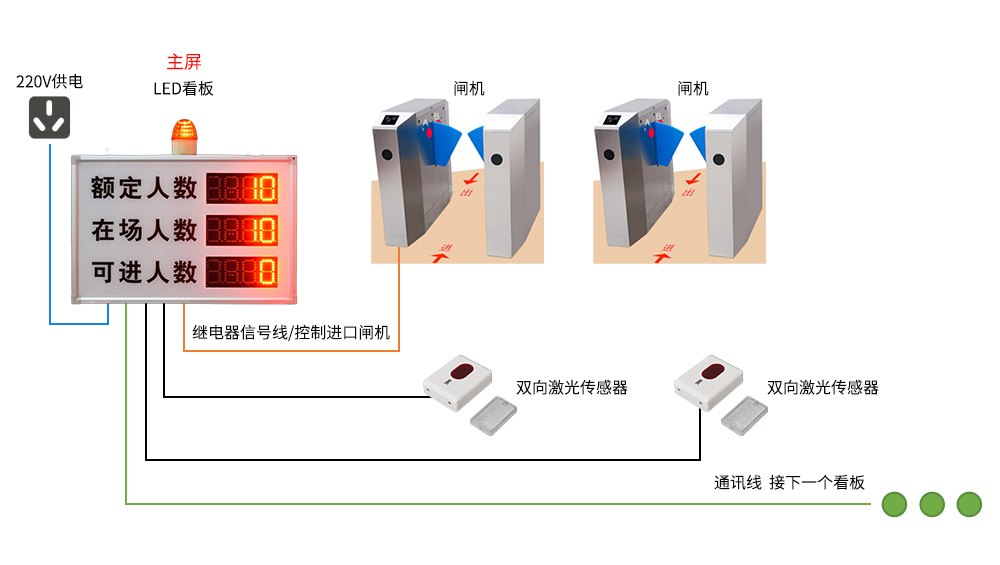

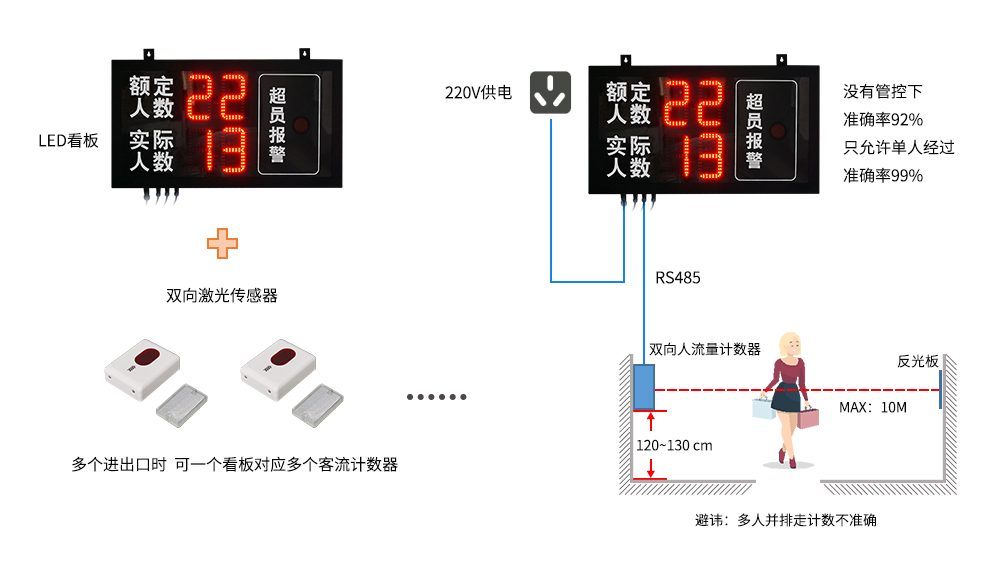

本地单机款LED客流量管控看板架构


本地单机款LED客流量管控看板通过客流采集传感器,直接与看板进行数据连接,将客流数据直观呈现。可对接多个出入口传感器数据。

展开
按需免费定制方案
本地单机款LED客流量管控看板架构
