同步时钟系统的校时方式,您了解多少?

2022-04-01

电子时钟相信大家应该都很熟悉,在我们生活中随处可见,尤其是在学校、商场、办公楼、高铁站、机场、高速服务器、医院等场所。但是时钟系统的校时方式,就没有多少人知道了,下面就给大家盘点同步时钟的几种校时方式:CDMA、GPS/北斗、NTP、电脑校时软件 。

多种授时方式

1、CDMA校时:需要电信基站、2G网络信号。时钟能否校时取决于安装位置附近是否能收到电信2G网络信号,或者手机能收到信号就可以。

扩展:根据我的经验,CDMA一般来说在国外是不能用的,国外的信号一般是GSM(2G),WCDMA(3G).目前来说全球的发达国家都慢慢不推荐使用2G信号网络了,例如美国,新加坡,澳大利亚等。中国也是一样,2G的基站现在也慢慢不维护了,中国市场也在慢慢不在使用2G信号网络

CDMA校时系统架构

2、NTP校时:

①NTP的校时方式是设备主动上传的方式。设备带有标准的NTP协议。

②NTP校时间方式:所有被授时的设备向NTP时钟服务器发送指令获取时间校时。

扩展:NTP电子出到国外要注意时区的问题,而且出到欧美还可能要注意冬令时夏令时的问题。

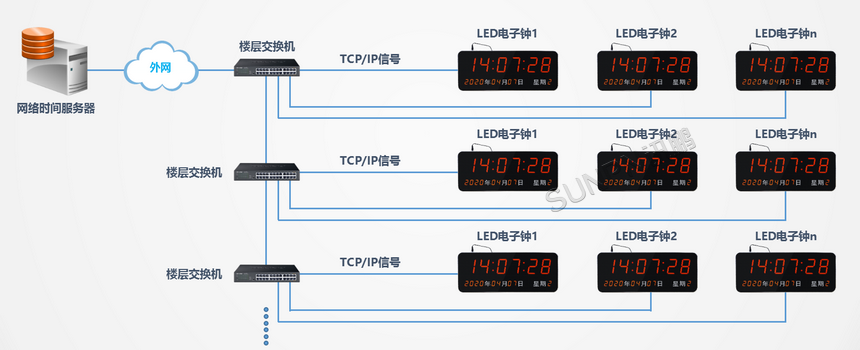

NTP校时系统架构

3、GPS/北斗校时:

①通过GPS卫星或者北斗卫星系统获取时间,给设备校时间。

②GPS一般指全球定位系统。全球定位系统(Global Positioning System,GPS). 一般来说中国北斗,美国的GPS,俄罗斯的格格纳斯,欧洲的伽利略都可以叫做GPS系统。不过美国的出来的最早,使用最广,所以现在大家说GPS都是指的是美国的GPS系统。

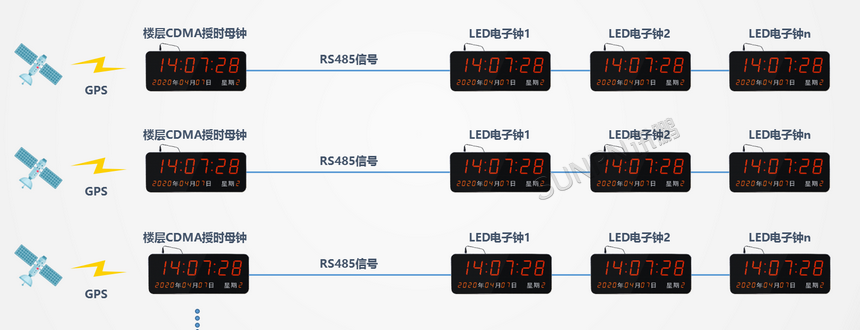

GPS/北斗系统架构

4、TCP软件校时:

TCP软件校时,电脑端往设备发送数据。相当于广播的形式,下发的形式。TCP软件校时方式目前只能给我们的自己的设备发送时间。 以后可能作为我们的卖点,亮点。

目前我们公司开发了,标准的TCP校时软件。软件上有倒计时,开关机等等功能。用户可以通过软件控制我们的设备,监控我们设备的运行状态,开关机状态,时间等。这个TCP校时软件,获取时间的方式有:

①从本地网络电脑拿时间。

②从网络NTP时间服务器拿时间,在给我们的电子钟。


5、RF433校时:

可以是小的授时服务器(带有RF433的母钟也行)去获取GPS或者CDMA或者网络的时间,通过RF433以广播的形式下发给所有RF433子钟。这个RF433空旷的距离大概是300~400米。具体实际距离视现场环境而定,如果有金属挡板,屏蔽设备或物体,混凝土过多过厚都会影响到无线的传输距离。

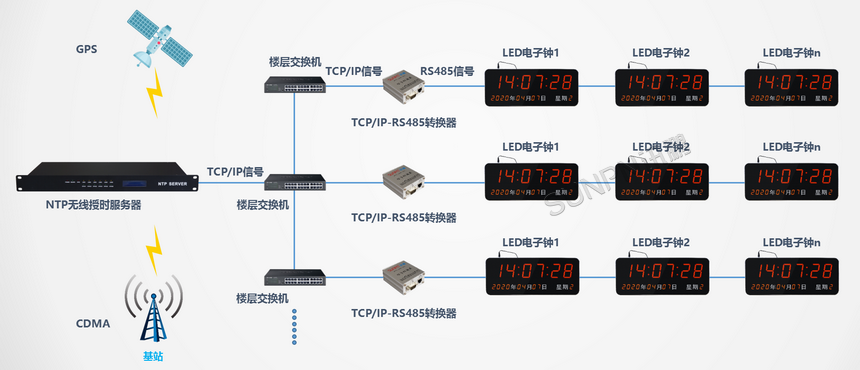

NTP转RS485校时系统架构

6、WIFI校时:

WIFI校时本质上与NTP校时是一样的,只是组网方式不同。NTP是有线的,WIFI是无线的。

①说到组网方式:常见的有 TCPIP, RS485, RF433等。

②通讯方式:常见的RS485通讯,TCPIP通讯,RF433通讯,WIFI通讯

③协议:modbus协议,RS485协议,lora协议等等

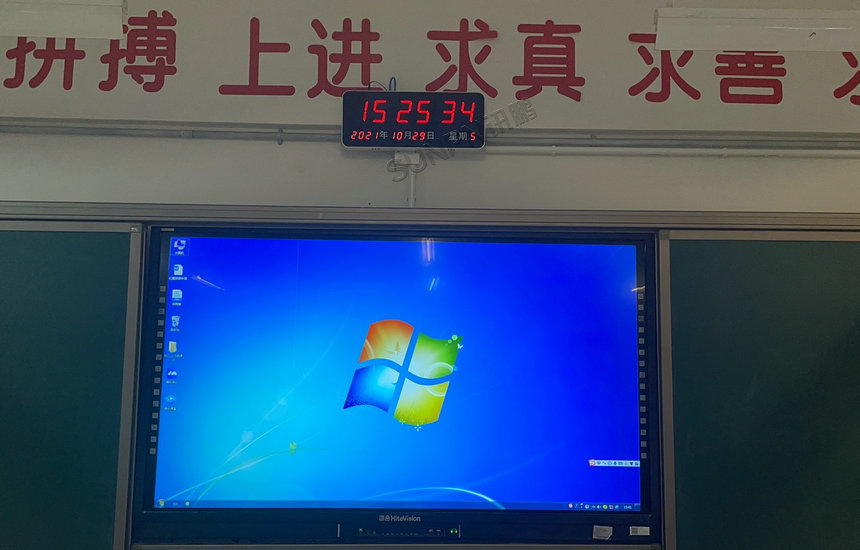

LED电子钟学习案例图片

了解清楚了时钟的校时方式,就知道自己所需要的时钟系统,帮您解决了很多的问题。



作者:刘翠英
