智慧公厕系统使用说明书要点汇总

随着智慧城市建设的不断推进，讯鹏智慧公厕系统作为城市公共服务升级的重要载体，凭借其智能化、人性化的特点逐渐普及。为帮助管理人员与使用者快速掌握系统操作逻辑，讯鹏智慧公厕系统使用说明书核心要点汇总。

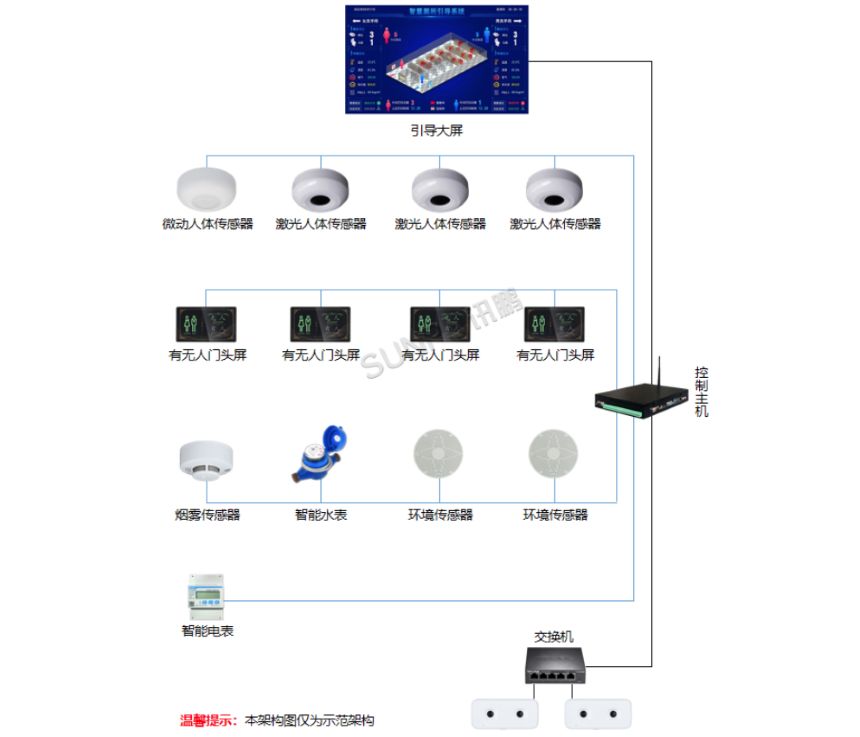

一、智慧公厕系统架构

二、智慧公厕系统布线规范

温馨提示：

1. 单条总线下轮询设备接入设备数量建议不超过64台。

2. 单串口轮询设备数量建议不超过124台。

3. 现场布线超过30M需要接入终端电阻120Ω。

4. 现场总线累计200M后请不要使用超过9600的波特率。

5. 采用屏蔽线必须要在施工中将屏蔽层双端接地。

6. 采用4*0.5mm的双绞屏蔽线电缆阻抗特性为120Ω。

7. 线路布线完成需要先检查线路联通阻值，以及是否出现破损或和屏蔽层短路。

8. 严格检查接线。A对A 、B对B 、GND对GND。如遇到现场通讯异常先排除现场接线是否正常。

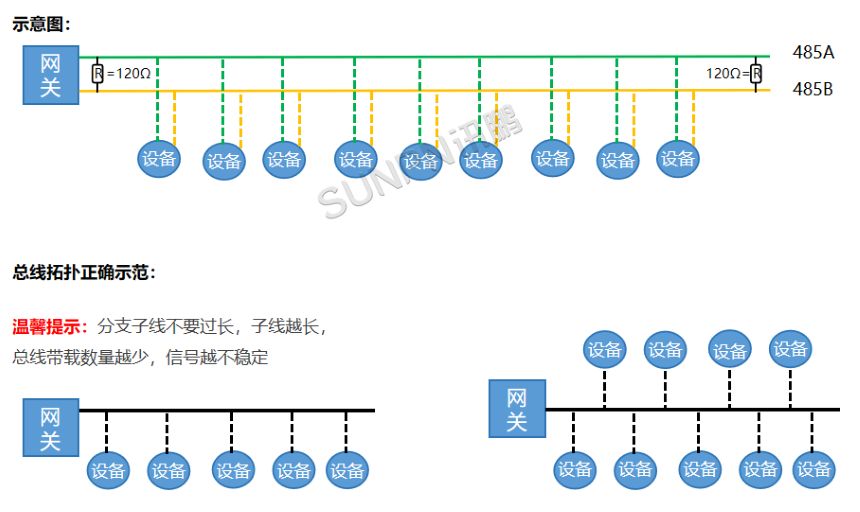

终端电阻说明：

终端电阻一般加在RS485总线的起始位置和最远位置。当主机不在起始端或最远端。应该在总线起始端和最远端的子设备上焊接终端电阻（2台设备在总线相隔最远）。RT为终端电阻。终端电阻通常为120Ω。

三、智慧公厕系统主机安装说明

注：

1. 主机需要安装在防水、防晒、防尘的环境下使用。

2. 主机供电需使用标配的适配器电源。

3. 主机禁止给系统其他设备供电使用。

4. HDMI连接线超过10米长（建议使用知名品牌）。

5. 主机断电后，需等开机按键的蓝色灯熄灭才可再次上电，否则主机无法上电自启。

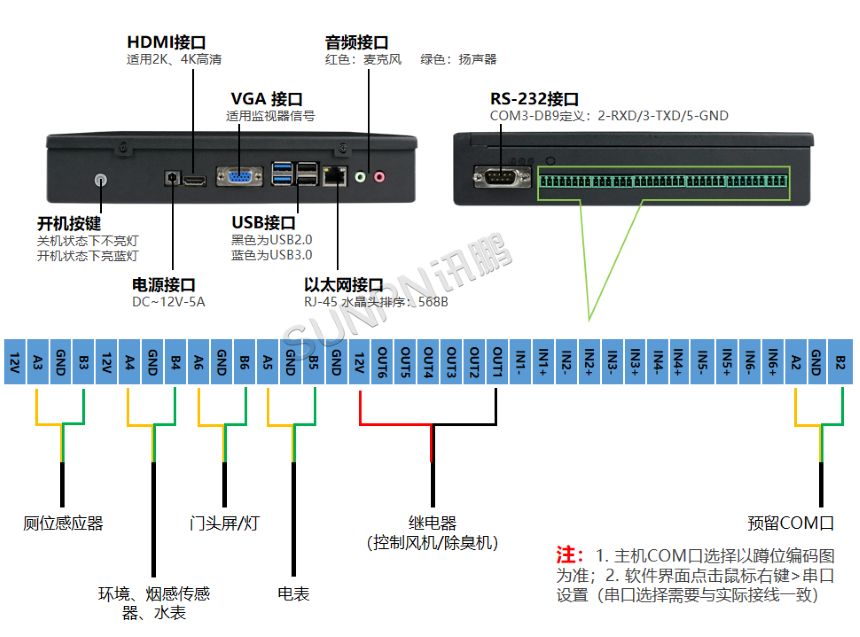

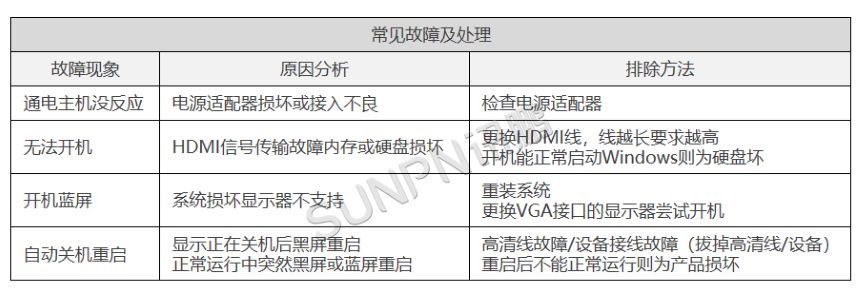

（一）液晶终端主机

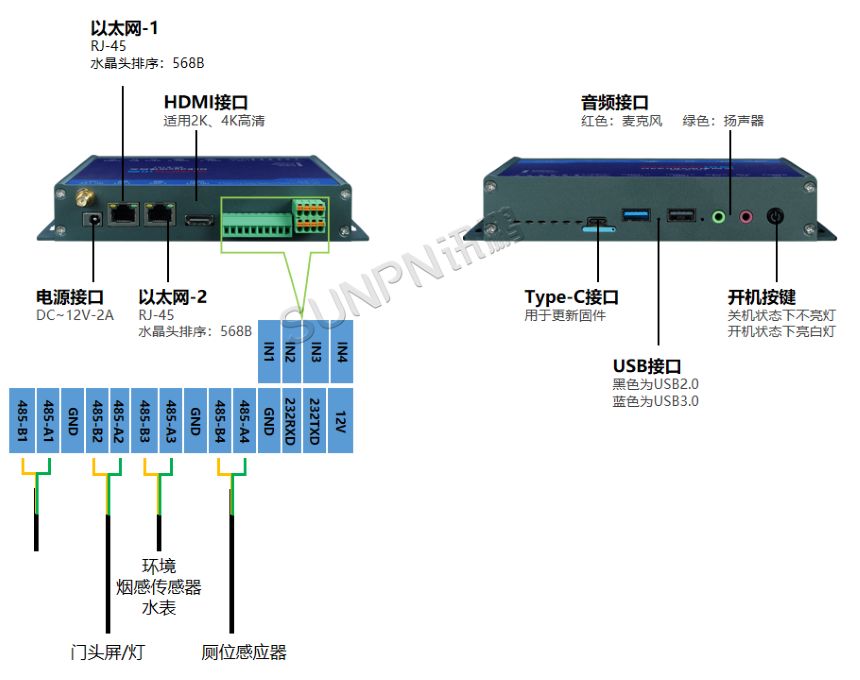

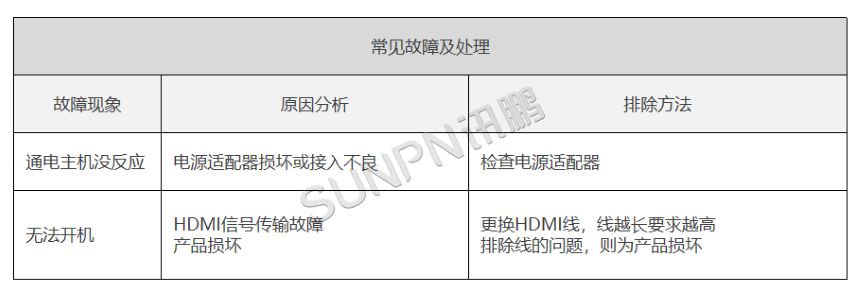

（二）OkEdge边缘网关

四、智慧公厕感应器安装说明

注：

1. 感应器需要安装在防水、防晒、防尘的环境下使用。

2. 感应器供电可使用DC~12V电源集中供电。

3. 感应器需要吸顶安装，安装于蹲位正上方。

4. 安装完成后，需在所有感应器无人/无物遮挡的情况下断开集中电源重启感应器，自动学习距离。

5. 特别注意：安装时需严格按照蹲位编码图对应感应器的本机地址码进行安装。

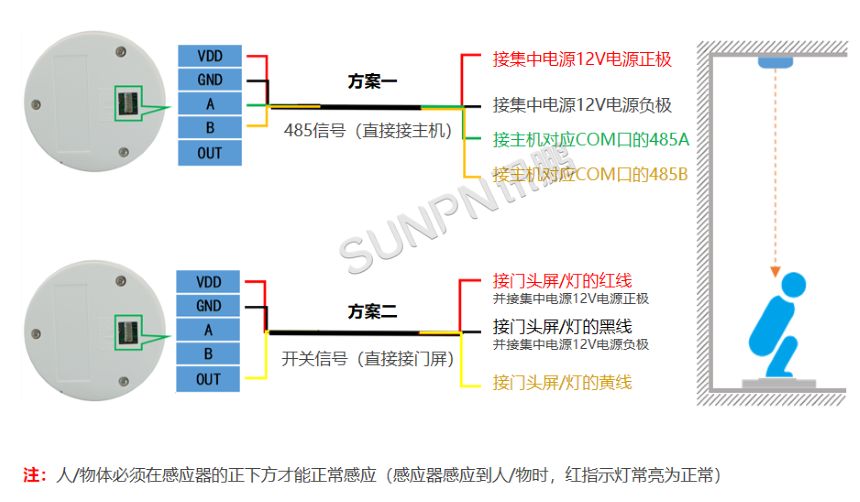

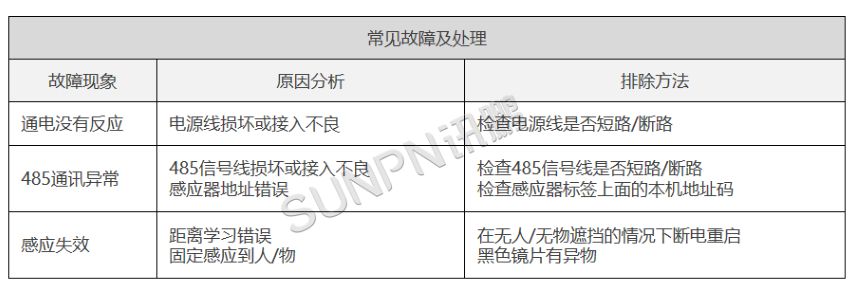

（一）激光感应器

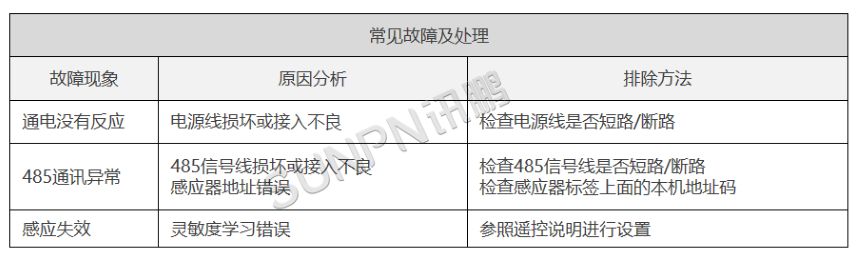

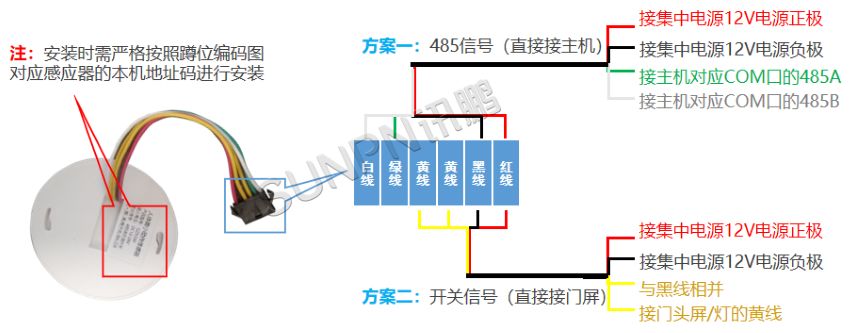

（二）微动传感器

遥控器操作说明

1、遥控器操作前：先按五次“锁”键进入设置模式，必须进入设置状态后才能对其功能参数调节，以下参数调节均在设置模式下操作。

2、进入设置模式时：绿色指示灯会闪烁 5 次；在功能选择或保存时，指示灯会闪烁多次，在数字按键调节时，指示灯闪烁一次；设置参数超出设置范围，指示灯长亮 1 秒。

3、退出设置模式： 在没有任何按键操作时，20 秒后自动退出设置状态。或按下“换行”键立即退出设置模式。再次进入设置模式需重新按 5 次“锁”键进。

4、延时时间设置：先按下设置键“T”，再按数字键输入设置参数，可输入范围 1-7200 秒，默认为 30秒。调节时依次输入需要设置的参数，例如：设置 120 秒，依次输入“1”，“2”，“0”(若中途输入错误重新按时间设置键“T”，再输入参数)。设置完成后按“锁”键保存。

5、灵敏度设置：先按下设置键“S”，再按数字键输入设置参数。可输入范围 1~100 级，共 100 个等级可以设置。“100”为最灵敏，“1”为最迟钝。输入完成后按“锁”键保存。

6、恢复出厂设置：在（非设置）正常工作状态下，连续按下“换行”键 10 次，恢复出厂模式并重启。

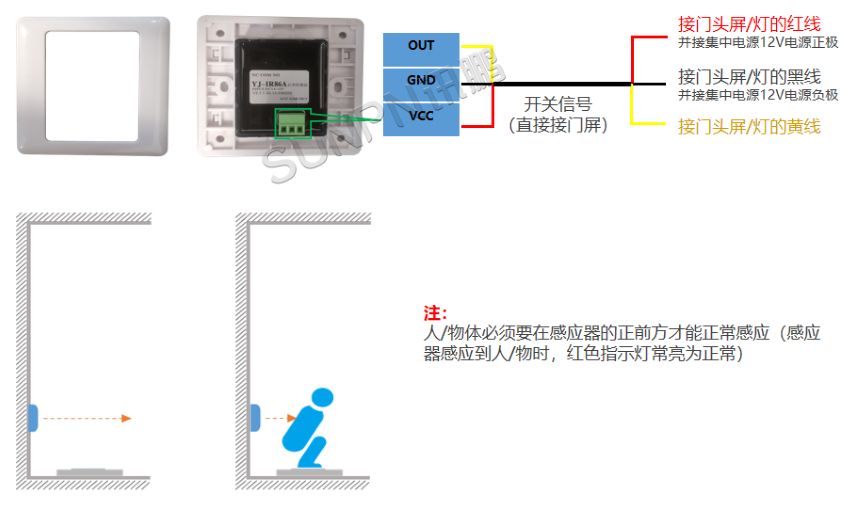

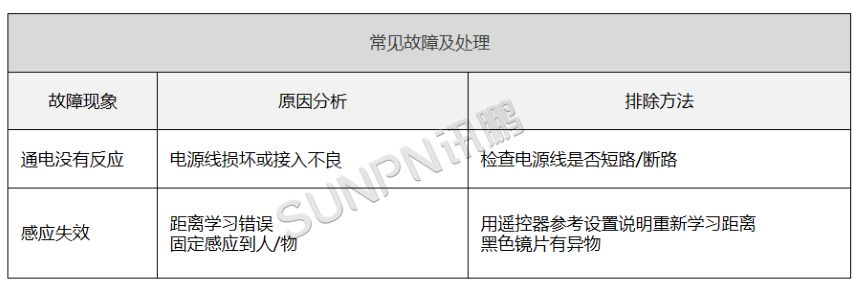

（三）86红外感应器

遥控器操作说明

1、先按自动键，再按增加键，再按减少键，这个时候指示灯就会开始闪烁；

2、再按自动键，用遮挡物放置在想要感应的距离位置，让感应器感应到，此时指示灯常亮；3、指示灯常亮后，把遮挡物拿开，此时指示灯会熄灭，表示学习成功；4.距离学习成功后可通过【增加键】和【减少键】微调感应距离

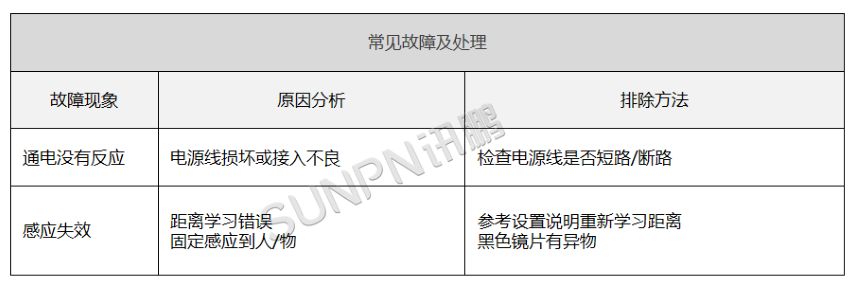

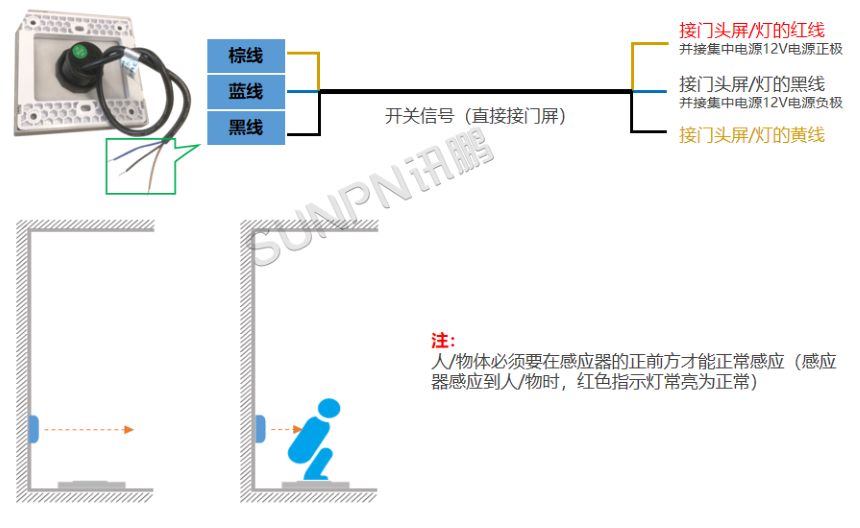

（四）86激光感应器

距离学习说明

1. 固定传感器，将被测物体和传感器的距离设定在有效距离内（10mm ~ 2000mm）

2. 长按按键 3 秒，指示灯开始慢闪，表示开始学习距离

3. 用遮挡物放置在想要感应的距离位置，让感应器感应到

4. 等待 3 秒左右，指示灯常亮，表示距离学习成功

5. 若未检测到物体，距离学习未完成，10 秒后灭灯

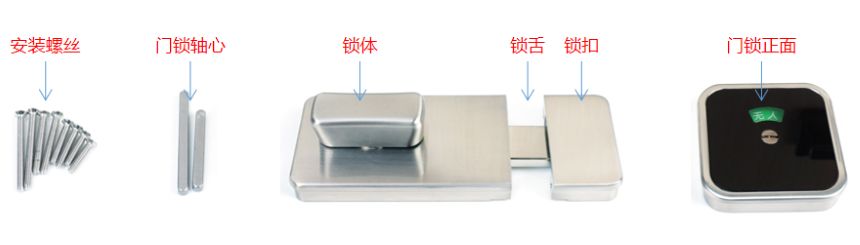

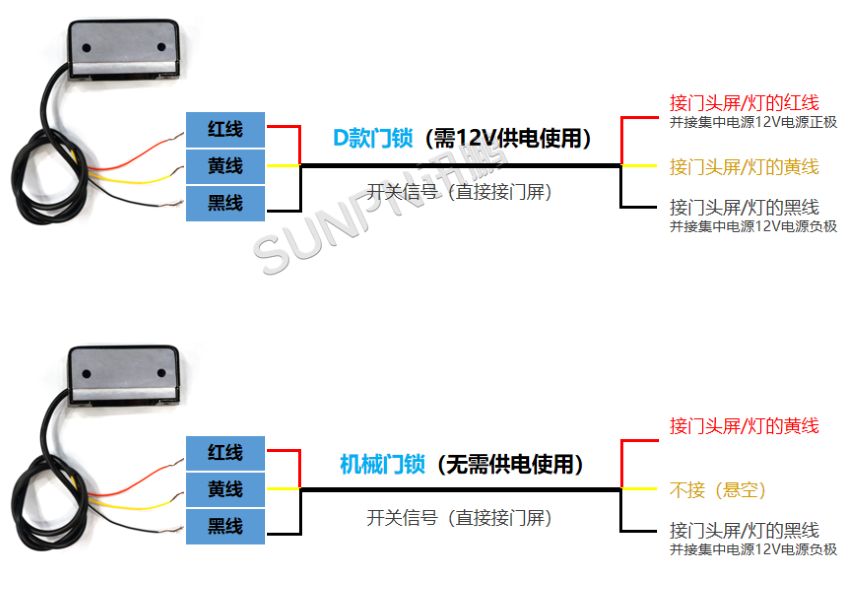

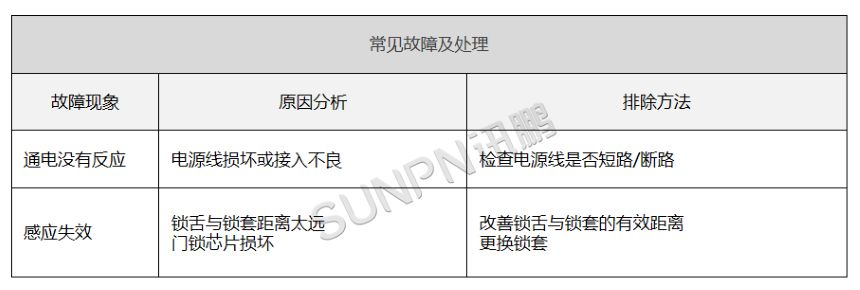

五、智慧公厕智能隔断门锁安装说明

注：

1. 门锁需要安装在防水的环境下使用。

2. 门锁供电可使用DC~12V电源集中供电（机械款门锁无需供电）。

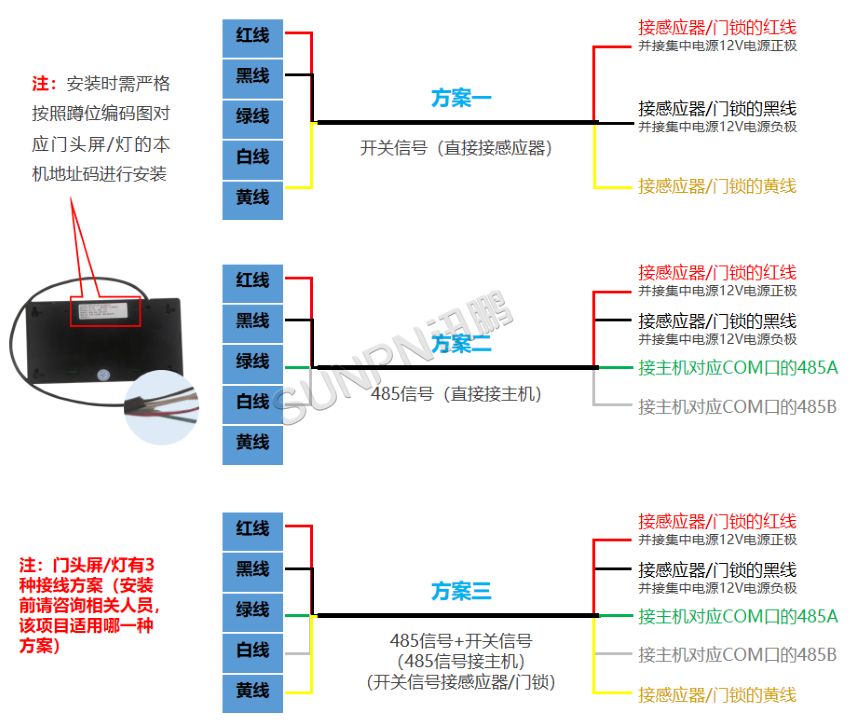

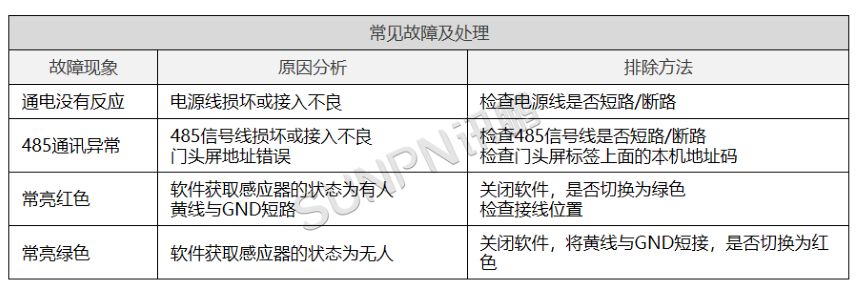

六、智慧公厕系统门头屏安装说明

注：

1. 门头屏/灯需要安装在防水、防晒的环境下使用。

2. 门头屏/灯供电可使用DC~12V电源集中供电。

3. 门头屏/灯布线若使用的网线，需要用2根以上线芯并用，单线芯负载不足。

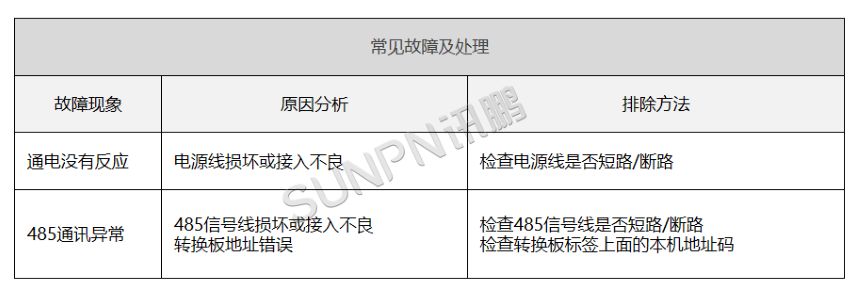

七、智慧公厕系统转换板的安装说明

注：

1. 转换板需要安装在防水、防晒的环境下使用。

2. 转换板供电可使用DC~12V电源集中供。

3. 转换器需安装在蹲位内，与感应器/门锁类对接，将感应器开关量信号转换成485信号上传至主机。

4. 特别注意：安装时需严格按照蹲位编码图对应转换板的本机地址码进行安装。

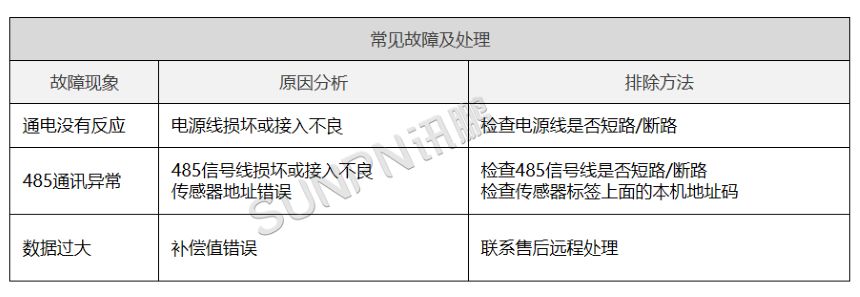

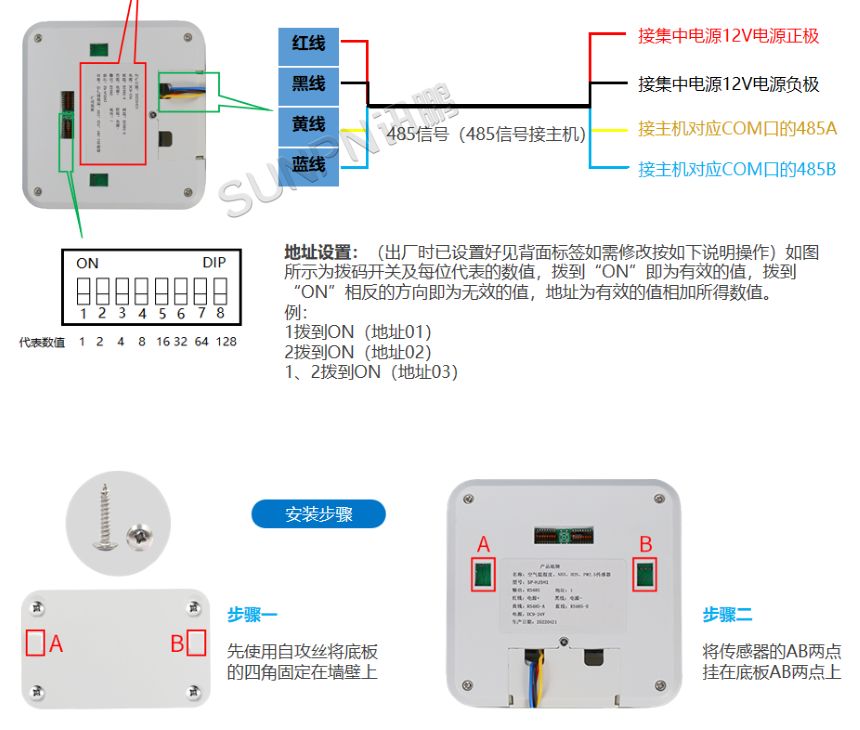

八、公厕五合一环境传感器安装说明

注：

1. 感应器需要安装在防水、防晒、防尘的环境下使用。

2. 感应器供电可使用DC~12V电源集中供电。

3. 感应器吸顶/壁挂安装。

4. 氨气正常值约0~1。

5. 安装时需严格按照蹲位编码图对应环境传感器的本机地址码进行安装。

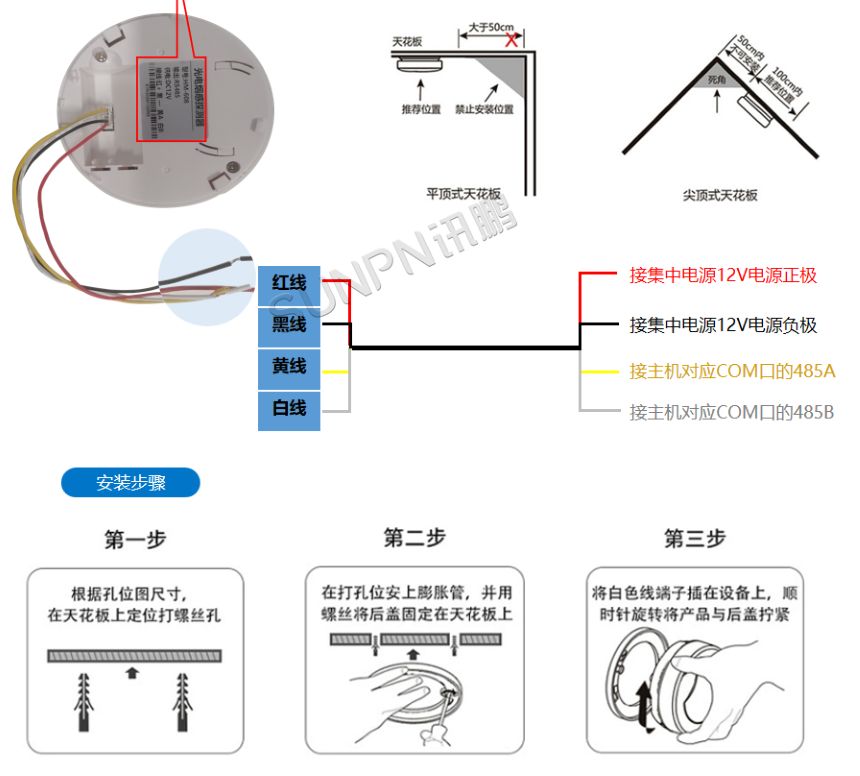

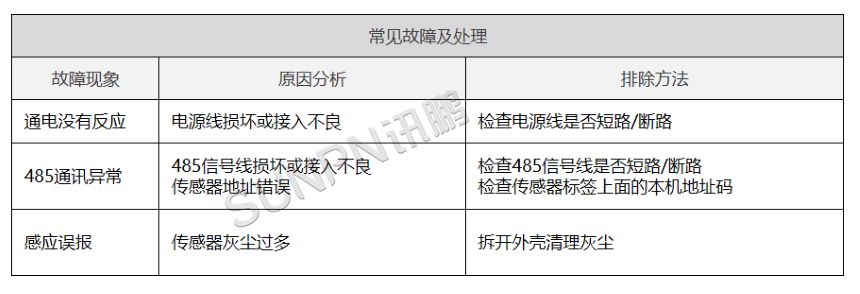

九、智慧公厕系统烟雾传感器安装说明

注：

1. 感应器需要安装在防水、防晒、防尘的环境下使用。

2. 感应器供电可使用DC~12V电源集中供电。

3. 感应器吸顶/壁挂安装。

4. 烟雾恢复到正常值时，自动取消报警。

5.安装时需严格按照蹲位编码图对应烟感本机地址码进行安装。

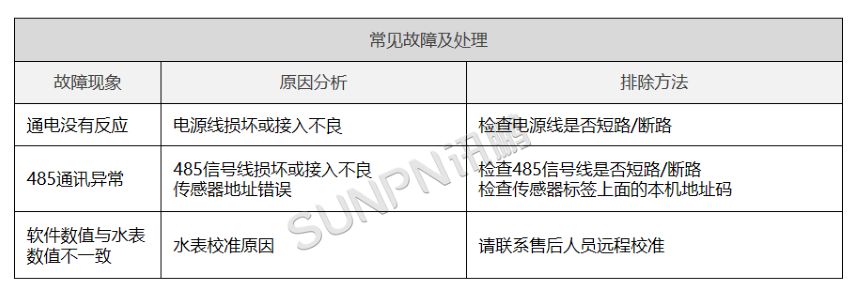

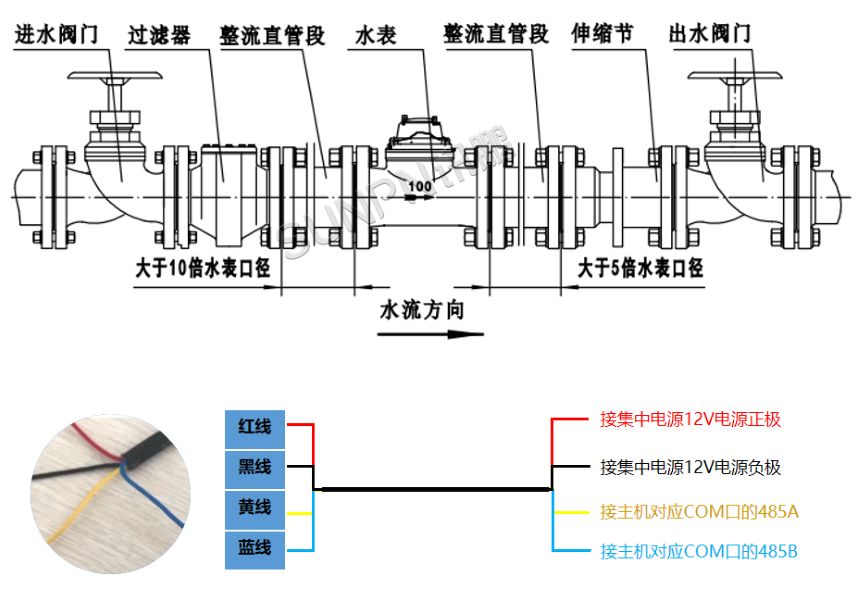

九、智慧公厕系统智能水表安装说明

注：

1. 水表需要安装在防震的环境下使用。

2. 感应器供电可使用DC~12V电源集中供电。

3. 应考虑水表过重的问题，必要时需安装托架。

4. 安装前应先冲洗管道，防止异物流入水表。

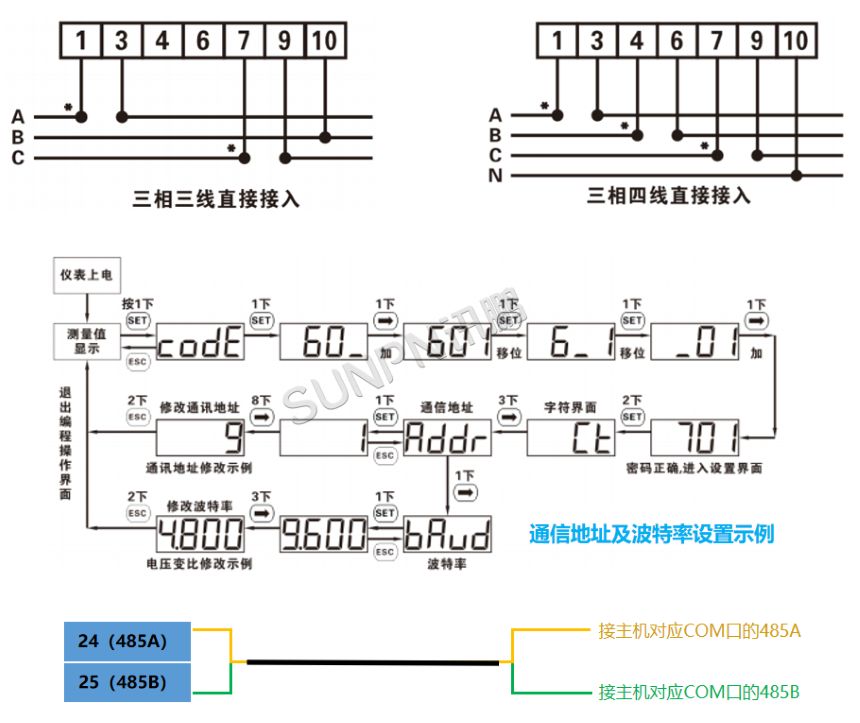

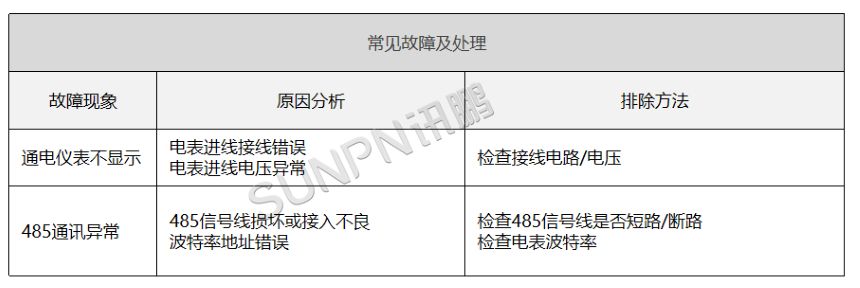

十一、智慧公厕系统智能电表安装说明

注：

1. 电表需要安装在防水、防晒的环境下使用。

2. 电表不需要使用DC~12V电源集中供电。

3. 电表需要安装在厕所总电箱，220V/380V都可以使用。

4. 电表安装前，应先记录旁边的识别码，调试时需要输入到软件。

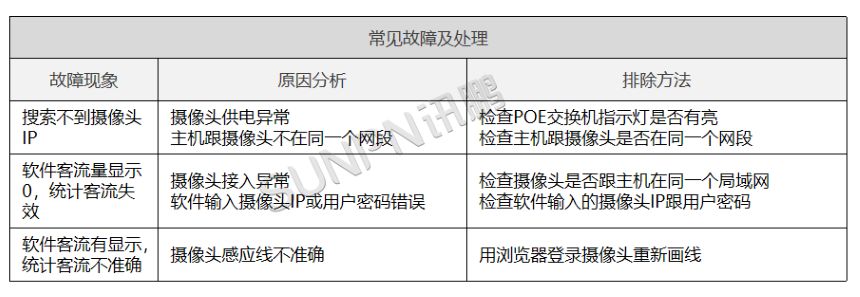

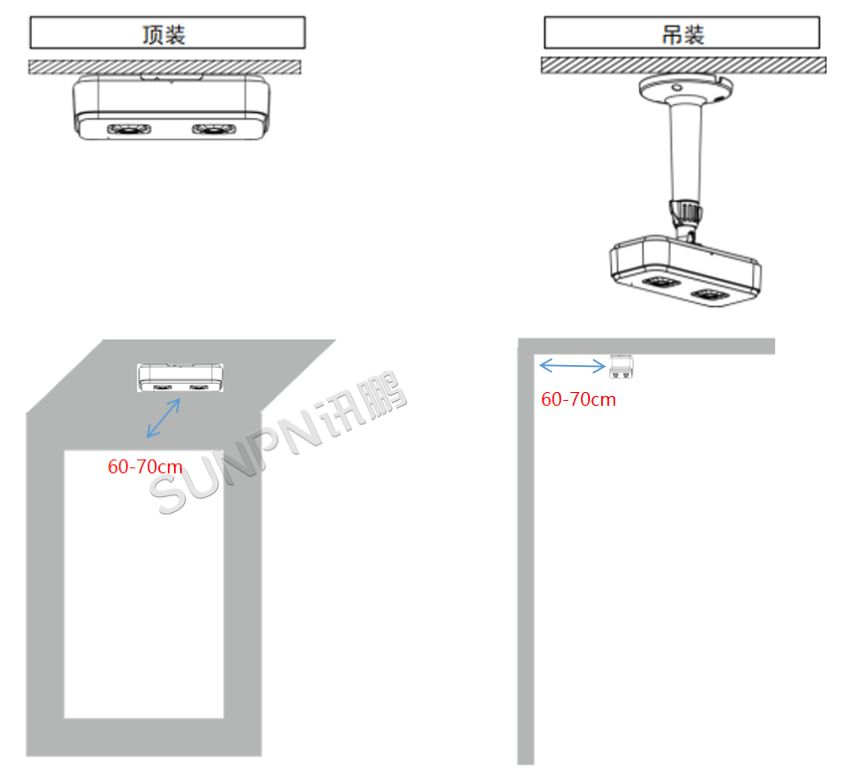

十二、公厕双目摄像头安装说明

注：

1. 摄像头需要安装在防水、防晒、防尘的环境下使用。

2. 摄像头为POE供电，也可使用DC~12V电源集中供电。

3. 摄像头需要安装在厕所门口的中间位置，距离门口大约70公分。

4. 摄像头需要横向安装，箭头朝向表示进入的方向。

5. 初始IP为：192.168.1.108，男女厕需要改成不同的IP地址，并输入到软件对应的厕所。

讯鹏科技智慧公厕系统的高效运行，离不开使用者的规范操作与管理员的科学管理。掌握以上说明书要点，既能让使用者享受便捷、舒适的公共服务，也能帮助管理人员提升管理效率，推动智慧公厕真正成为智慧城市建设中的 “民生亮点”。
