智慧公厕系统安装部署实操指南—给集成商和弱电工程商的干货手册

智慧公厕系统的稳定性与用户体验， 70%取决于安装部署的规范性 。实践中，多数系统“运行卡顿、故障频发”的根源，均指向安装环节的不规范操作，如接线错误、距离学习不当、网络配置混乱等。讯鹏科技基于全国5000+智慧公厕项目的落地经验，为您梳理一套从系统架构到调试验收的 工程实操全流程指南 ，助您一次部署成功，避免后期反复返工。

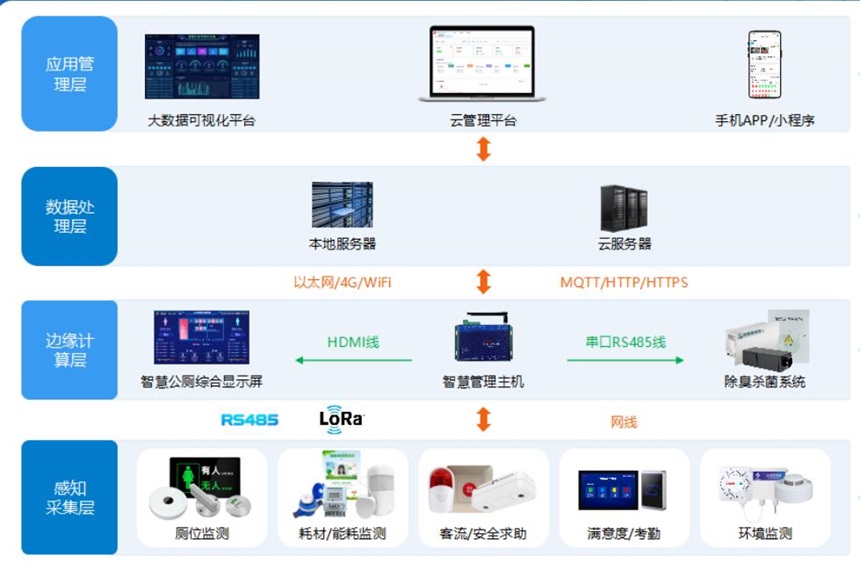

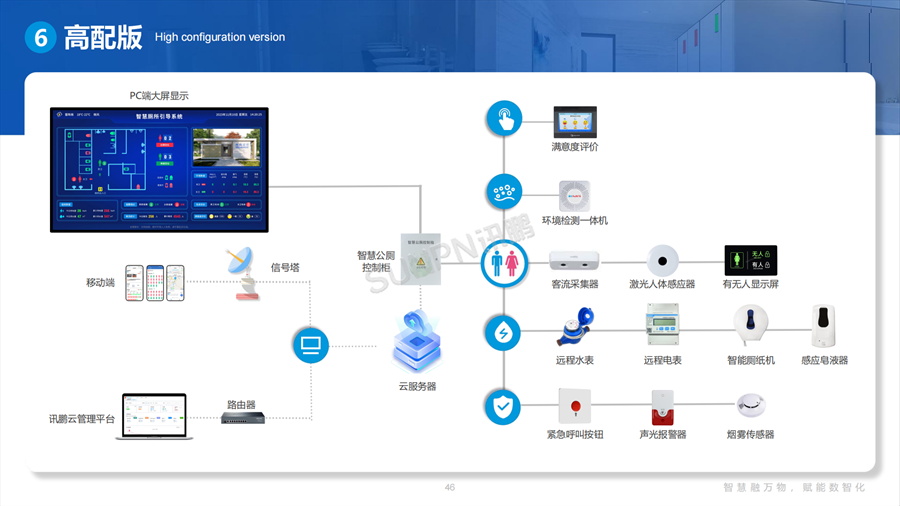

一、讯鹏智慧公厕系统整体架构一览：理解结构是高效部署的前提

讯鹏智慧公厕系统采用分层架构设计，确保高效稳定运行，。部署前，需清晰理解各层功能与设备组成，避免盲目施工。

1. 感知层 ：部署厕位传感器（激光、红外、毫米波）、环境传感器（五合一监测）、能耗采集器、安全探测器（烟感、积水）、交互终端（取纸机、魔镜），实现数据精准采集 。

2. 传输层 ：采用有线（RS485总线）或无线（LoRa/4G）混合组网，适配不同施工条件。有线方式稳定可靠，适合新建项目；无线方式部署灵活，适合改造项目 。

3. 平台层 ：通过云管理平台进行数据处理、存储和分析，实现可视化监控与智能调度 。

4. 应用层 ：提供智慧公厕引导大屏、管理云平台及“寻公厕”小程序三大终端，满足用户与管理者的全方位需求 。

二、讯鹏智慧公厕系统布线规范核心要点：通讯稳定的基石

布线是智慧公厕系统通讯的“血管”，其规范直接决定系统稳定性。以下为核心要点：

1. 供电统一：采用 DC 12V 集中供电，保证电压稳定与负载匹配，所有设备按标签标识接入供电线路，严防电压接错。

2. 通讯规范：RS485 总线采用手拉手连接，严格遵循 A-A、B-B、GND-GND 对应接线，严禁接反；单条总线接入设备数量建议不超过 64 台。

3. 距离与电阻：布线长度超过 30 米时，需接入 120Ω 终端电阻；总线累计长度超 200 米，波特率不高于 9600bps。

4. 线缆选择：优先使用 4×0.5mm 双绞屏蔽线，屏蔽层必须双端接地，避免外界信号干扰。

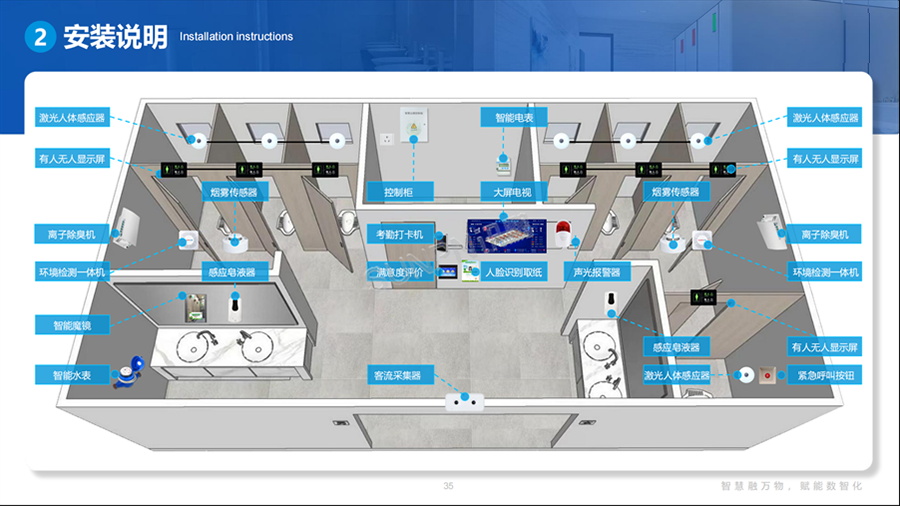

三、讯鹏智慧公厕系统设备安装核心要点：精准感知的保障

不同设备安装有其特定要求，错误安装会导致功能失效。

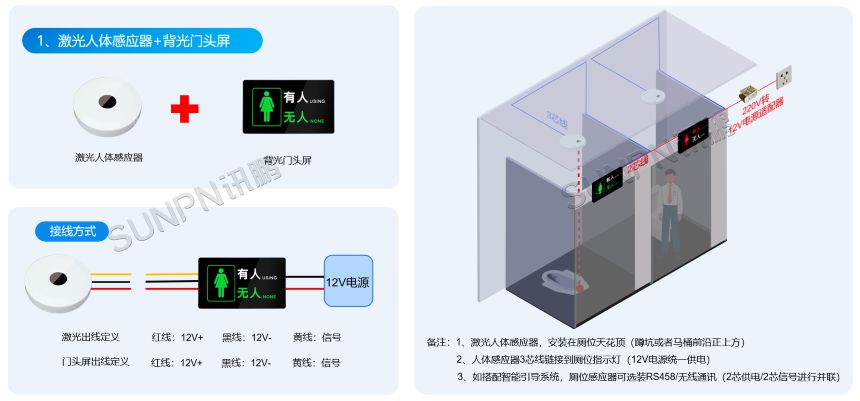

1. 厕位传感器 ：吸顶安装于蹲位正上方，安装后需在无人/无物遮挡的情况下断电重启，进行自动距离学习。安装时需严格按照蹲位编码图匹配设备地址码 。

2. 环境传感器 ：安装位置应远离排风口和门窗，确保监测数据的代表性与准确性 。

3. 引导显示屏 ：安装于入口显眼位置，注意防潮防晒，确保游客能直观查看 。

4. 智能烟感与紧急按钮 ：烟感按消防规范部署，覆盖公厕全区域；紧急求助按钮安装于厕位内部易触及位置，并与跌倒监测系统联动 。

四、讯鹏智慧公厕调试与验收流程：步步为营，确保交付

调试应分模块推进，避免混乱。

1. 感知层硬件安装：确保所有设备接线正确、供电正常、地址码匹配。

2. 网络连通测试：验证设备与网关、网关与云平台之间的网络通畅。

3. 平台配置与软件调试：在云平台配置设备参数，进行软件功能调试 。

4. 关键测试项包括：传感器感应精度、显示屏数据刷新延迟、报警信息推送响应、联动设备触发逻辑。

5. 验收标准为：传感器感应精度达标、数据刷新延迟不超过1秒、告警推送响应不超过3秒 。

五、常见问题与排查方法：快速定位与解决

1. 通讯异常 ：检查A/B/GND接线顺序是否正确，终端电阻是否接入。可使用万用表测量AB间电压，门头屏约4V，环境传感器约2V，电压为负表明线接反 。

2. 传感器误报 ：检查安装环境是否有蒸汽、强光或金属遮挡，必要时使用遥控器重新进行距离学习 。

3. 数据传输延迟 ：检查网络带宽是否充足，设备轮询数量是否超限。

六、讯鹏科技对集成商的全流程支持：您的技术后盾

讯鹏科技深知安装之难，为集成商提供全流程支持：

1. 提供完整的系统架构图、设备安装说明书、布线规范手册 ，

2. 支持远程调试和故障诊断 ，通过向日葵等工具，工程师可远程协助排查问题，减少现场服务成本 。

3. 施工前提供技术交底培训 ，确保项目一次上线成功。

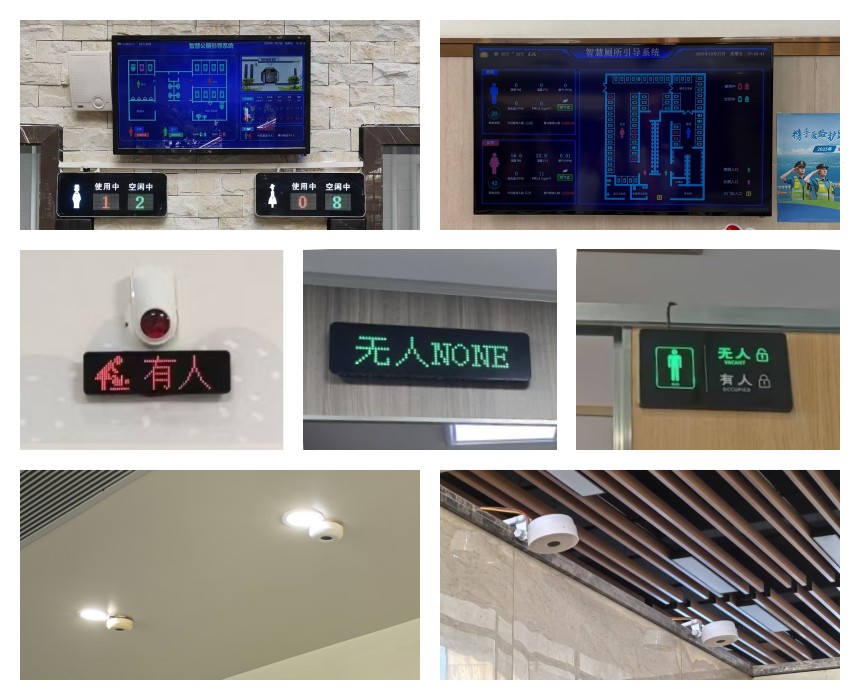

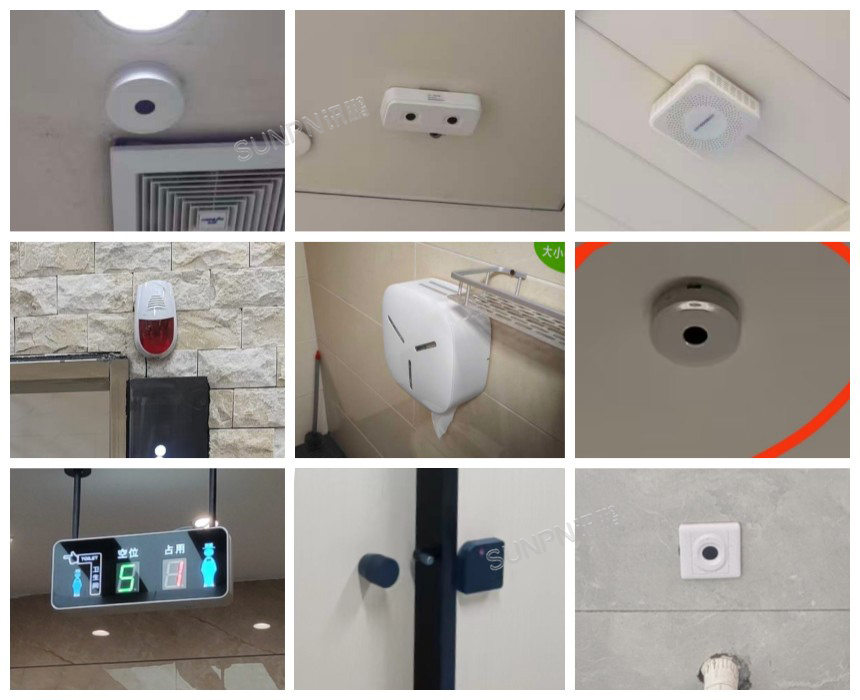

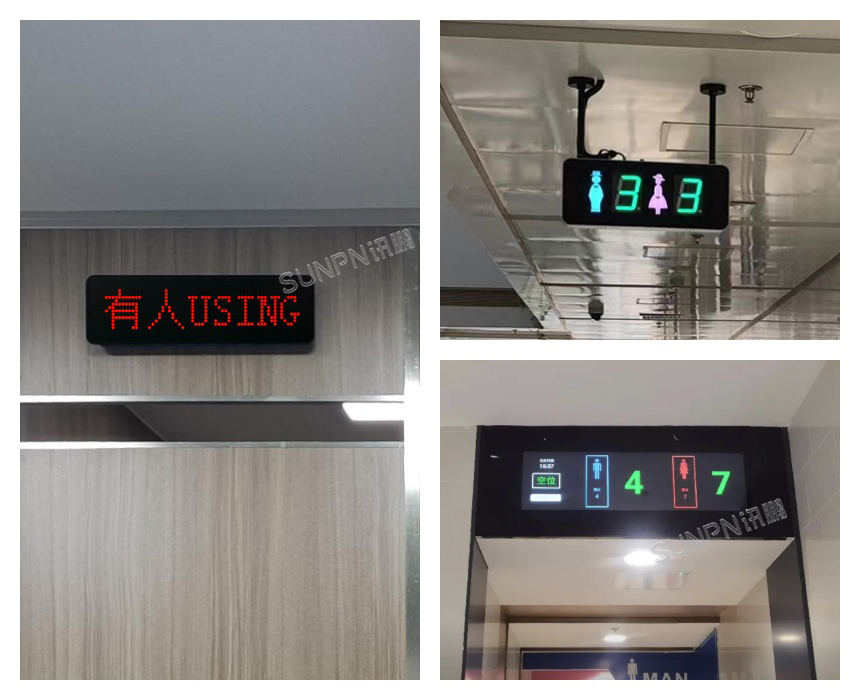

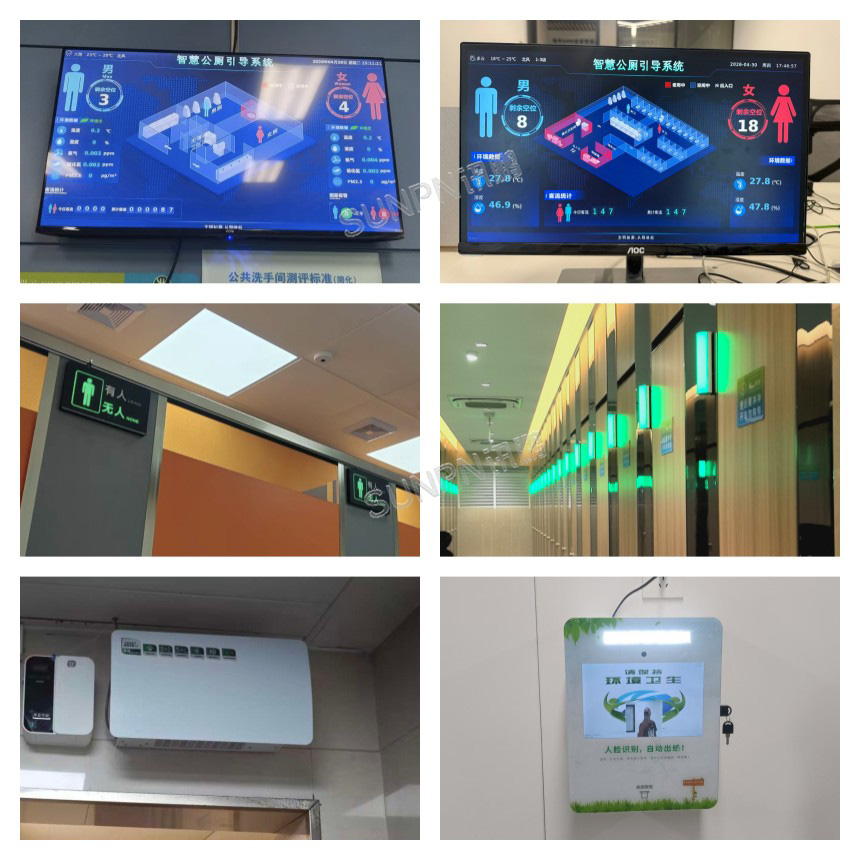

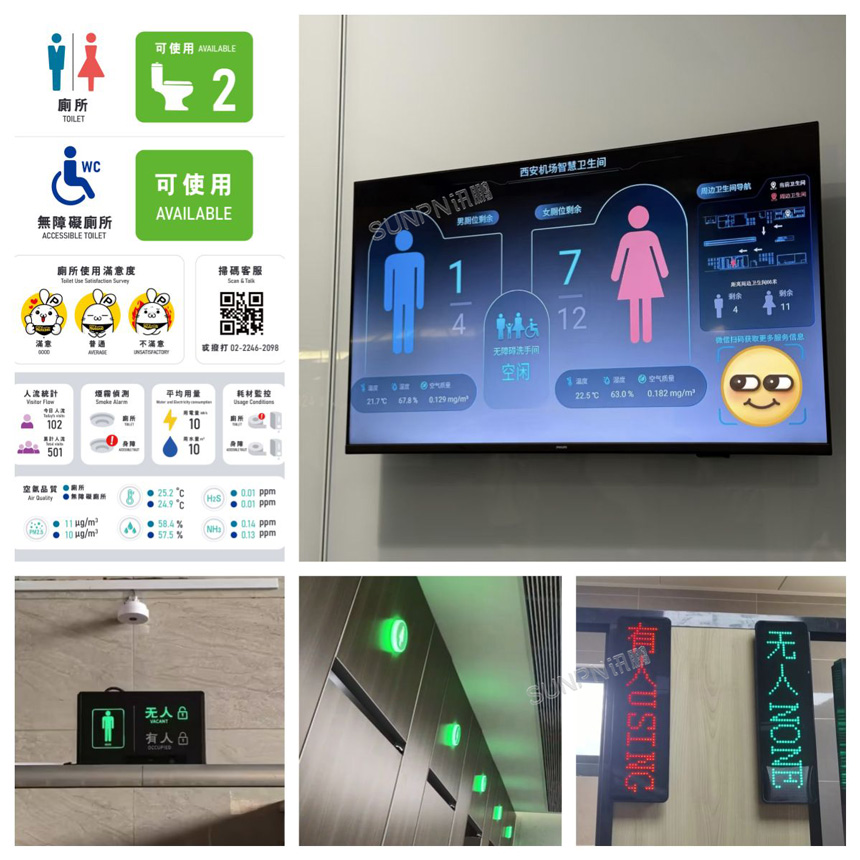

七、讯鹏科技智慧公厕系统案例实拍

结语：好的产品需要好的落地

智慧公厕系统的价值，最终通过稳定、流畅的用户体验体现。规范的安装部署是这一切的基础。讯鹏科技不仅提供优质的软硬件产品，更愿做集成商最可靠的技术后盾，与您携手，共同打造每一个成功的智慧公厕项目。

欢迎联系我们获取全套部署文档和技术支持方案 。
