通用型智慧公厕解决方案市政景区服务区楼宇公厕全套方案提供

随着时代的进步，科技不断的发展。利用先进的互联网与物联网技术，对公厕实现智能化管理已不再是难题！截止2017年10月底，全国共新改建旅游厕所6.8万座；2018年-2020年目标新建和扩建共6.4万座。时至今日智慧城市、景区、服务区、楼宇等公厕需求量越来越大，同时对公厕的要求也越来越高。

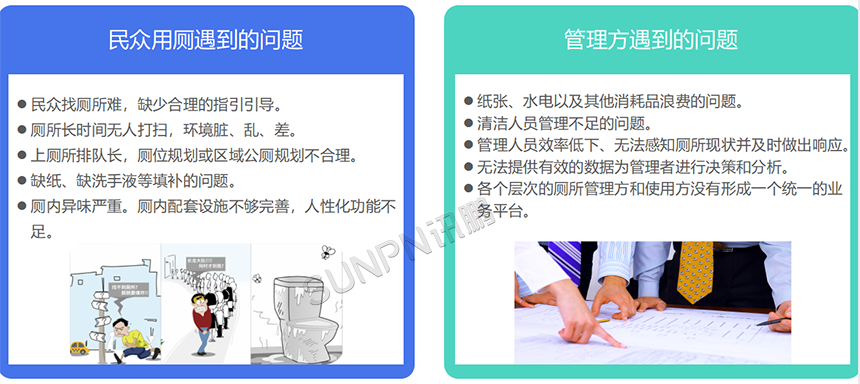

一、关于公共厕所，民众和管理方都有哪些方面的需求？

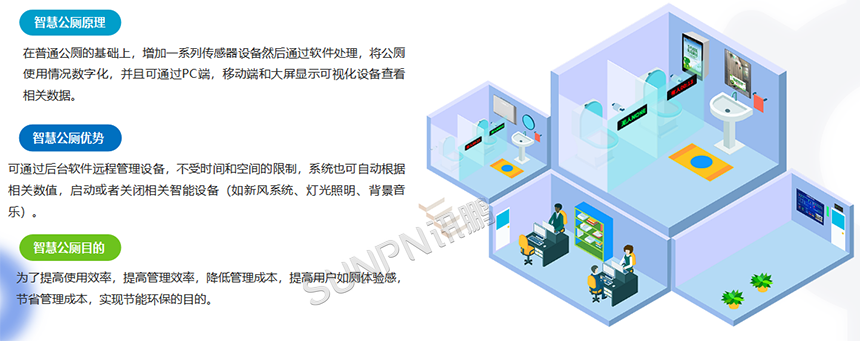

二、智慧公厕有哪些优势和目的

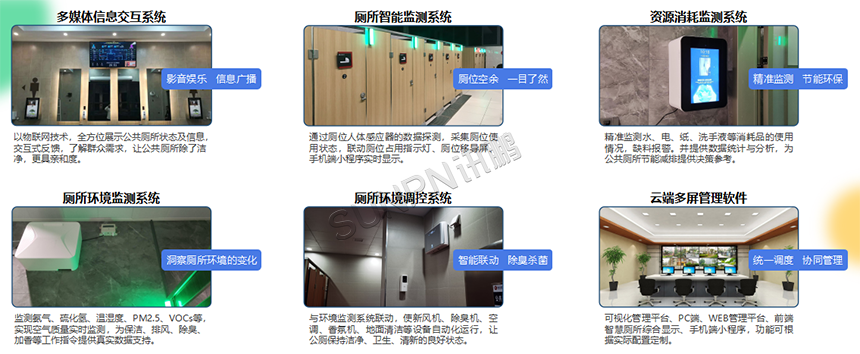

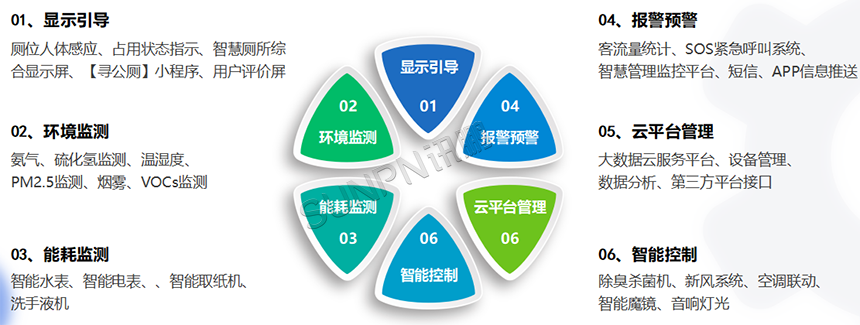

三、智慧公厕系统主要由这6大板块组成

四、智慧公厕系统应用架构与实施布局

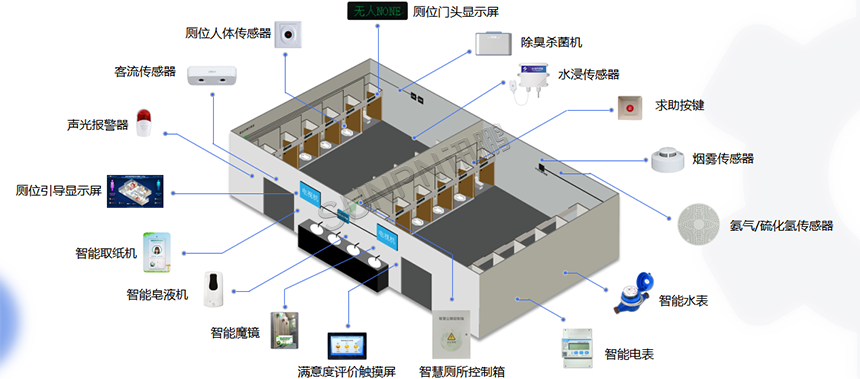

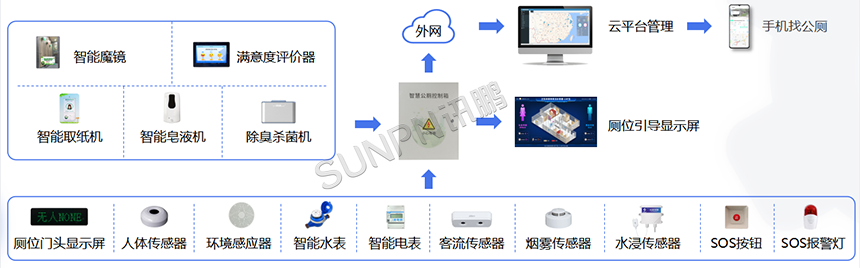

下图为智慧厕所系统的设备连接架构图，设备连接方式有：无线LORA和有线RS485通信，公厕数据通过4G网络传输到云平台，最大程度的保障系统传输的稳定性，减少后期维护成本。厕所前端形成一套完整的系统闭环，可以联网（4G）运行，也可以脱网独立运行。智慧厕所控制箱，是前端的中心管理设备，负责各类传感器的数据收集、数据处理、以及与云端的数据通信交互等，并负责多媒体图形与视频的输出。

五、智慧公厕的相关硬件介绍

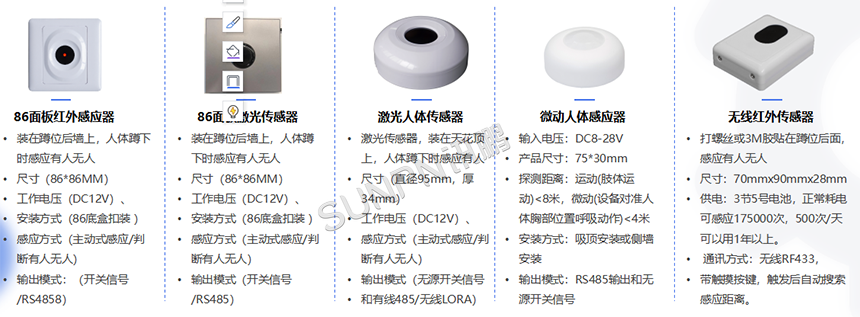

1、厕位有人无人感应器

厕位有人无人感应器是用于检测厕位有人无人的设备，根据现场不同的安装条件，有光电、红外、激光雷达、门锁等类型选择。

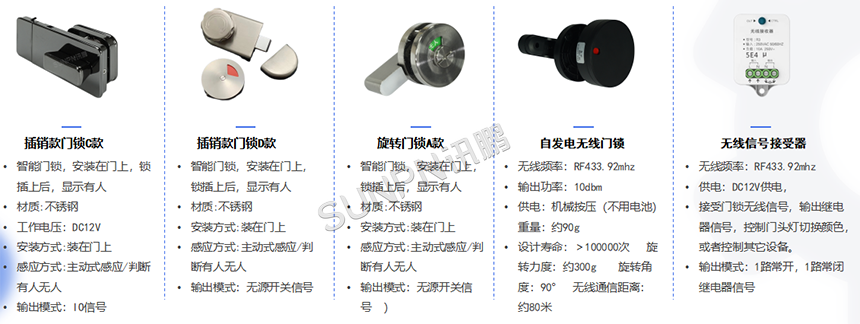

2、厕位智能门锁

蹲位智能门锁是用于检测厕位有人无人的设备，根据现场不同的安装条件，有光电、红外、激光雷达、等类型选择。

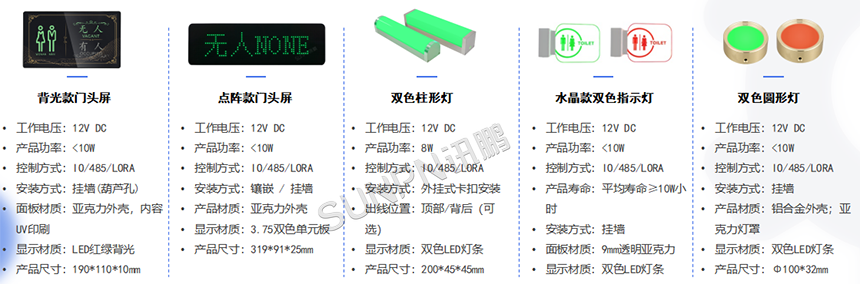

3、厕位门头有人无人指示灯

厕位门头指示灯产品安装于门框的上面或侧边，通过亮红灯或亮绿灯显示该厕位是否有人占用。产品有背光、点阵、亚克力等款式选择，采用LED发光，寿命长、功耗低。设备采用有线供电，RS485总线或无线LORA控制信号传输，与厕位传感器来进行联动。

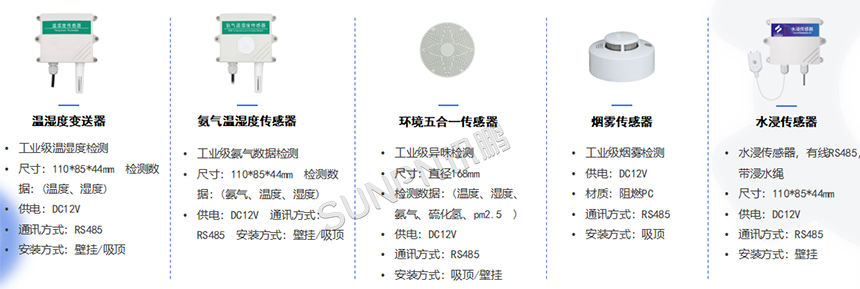

4、环境监测传感器

环境传感器探测和采集厕所内的空气环境数值，形成可量化的数据。并能根据数据联动相应的除臭设备启停、发送清洁清扫指令等。探测精准，可探测多种数据，包括氨气、硫化氢、温度、湿度、PM2.5、烟雾和水浸等。管理终端接收到数据后上传至云平台、以及在引导屏上进行显示。

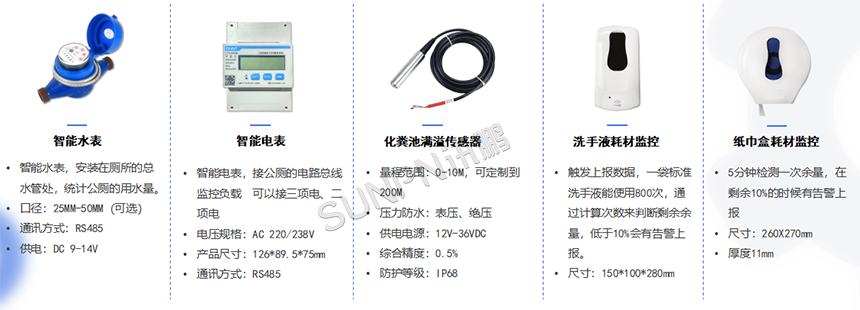

5、能耗监测产品

智能水表与电表则统计厕所的水电消耗数据，满溢传感器监测化粪池是否满溢，洗手液、纸巾盒耗材剩余数量，实时检测，管理终端接收到数据后上传至云平台、以及在引导屏上进行显示。

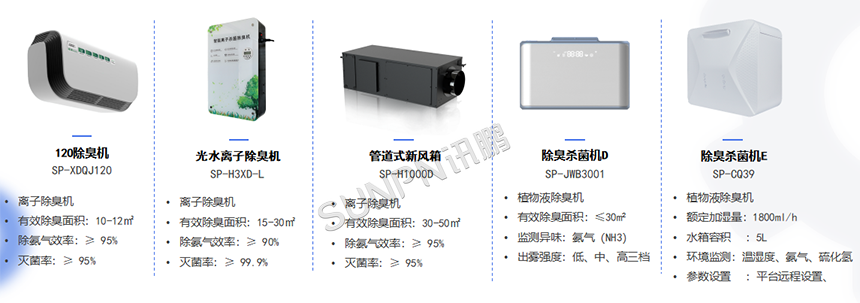

6、智能除臭杀菌机

厕所环境内极易产生异味，且有一些细菌对人体有一定的危害。通过喷香剂等简单方式只能掩盖异味，起不到杀菌消毒和清除异味的作用。我们提供厕所专用的空气净化方案，能达到杀菌、去除异味、增香等多合一的能力。设备支持联动控制，即当环境异味检测仪检测到厕内异味浓度达到一定指标时（范围可自定义），自动启动除臭设备启动，对厕内空气进行循环除臭。

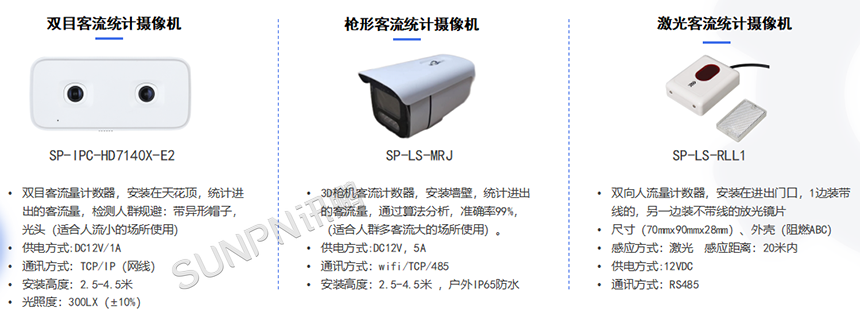

7、客流量统计传感器

客流统计，客观反映厕所使用频率的设备。管理者可根据各时段厕所的使用频率及热度，合理地分配保洁人员的工作时间；也给上级部门的资源投放、后期改善和未来规划提供数据支持。可根据各厕所的安装条件，选择红外、激光、视觉或3D识别的传感器，分别安装在男女洗手间的主通道口，实时记录出入人数。数据经过智能厕所管理终端运算统计，传输至显示屏显示与云服务器记录存储。

8、公厕智能取纸机

智能取纸机是为促进社会绿色环保，节能低碳而设的智能公共设备，通过机器的智能管理，为“人人有纸用，随时有纸巾”这个宗旨，提供卫生、便捷、方便的用纸服务。产品采用全金属机身和钢化玻璃面板，坚固耐用。通过扫码、人脸识别、远程后台管理和真人语音提示，完成智能出纸管理；同一人取纸未达到设定间隔时间时，设备提示不出纸，避免多次取纸造成浪费。可登录平台远程推送图片或视频广告，发挥传媒效益。实现公厕的节能环保和智能管理。

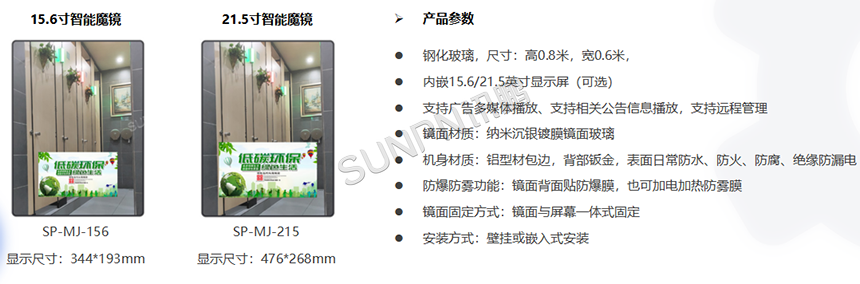

9、公厕智能魔镜

公厕智能魔镜，镜面广告一体机安装在洗手台上方，可以播放公益宣传视频，景区推广视频，广告视频等，或者显示天气、温度、穿衣指数、等各种信息，设备联网，云平台进行统一管理。镜面尺寸也可以根据需求进行定制，加补光灯，给游客群众带来舒适的体验度。

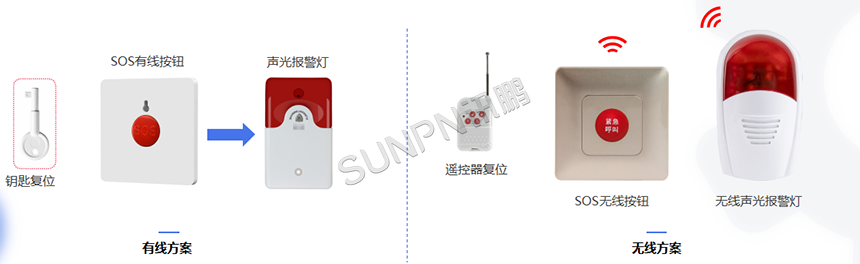

10、紧急呼叫报警器

通过在蹲位安装紧急按钮，用户碰到问题触发紧急按钮，声光报警器会立刻响起，语音提示提醒那个蹲位的游客需要紧急求助，告警信息也同步发送到平台上，可以为每个厕位安装一台，也可只为特殊区域安装，比如母婴室和第三卫生间/残疾人卫生间等区域。

11、满意度评价器

采集用户对厕所的评价信息，有利于发现厕所运营维护过程中的问题，并能及时调整服务，提升服务质量并提高管理效率。

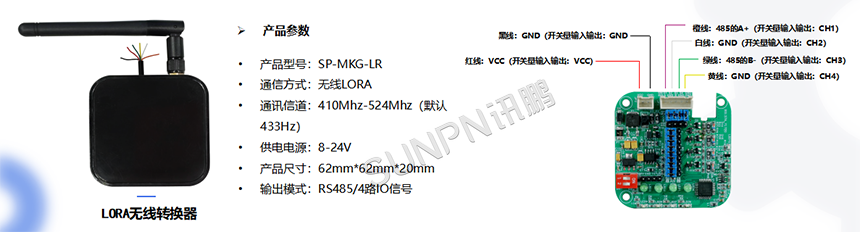

12、LORA无线转换器

LORA无线转换器，应用到公厕内，可以使有线信号通信设备，转换成无线LORA通信与汇总屏或后台进行数据通信，如：水表、电表、各种类型的感应器、门牌等，有效节省布线。支持RS485信号透传，支持检测4路IO信号或反向控制4路IO信号。

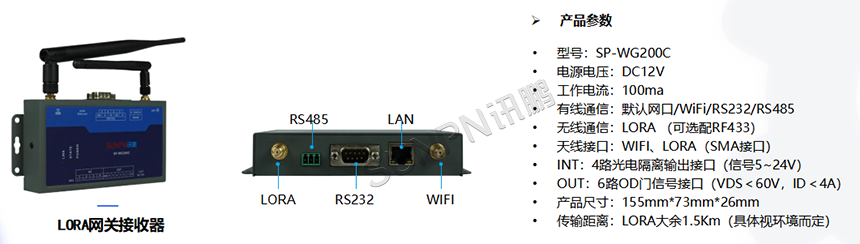

13、LORA网关接收器

讯鹏LORA网关接收器，应用到公厕，接受处理各类的无线LORA传感器信号、如：门头灯、水电表、环境感应器、等。 网关可通过WIFI或者网线连接路由器交换机，与智慧公厕管理软件系统平台，进行数据传输交互。

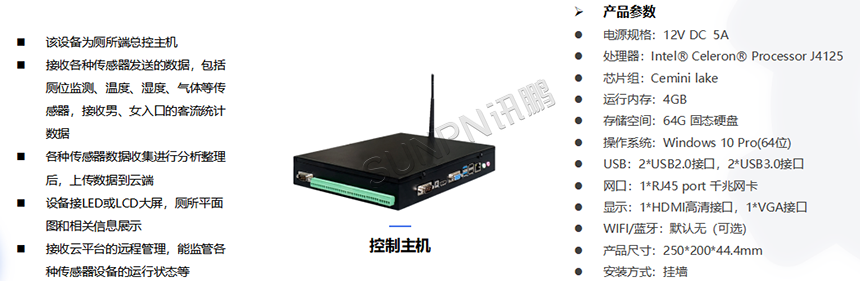

14、厕所管理控制主机

厕所管理控制主机是智慧公厕管理系统的总控主机，所有前端设备采集到的数据，包括：客流数据、网关设备数据、红外人体感应器数据、温湿度数据、气体数据等，均传输到厕所管理终端主机，并对数据进行本地处理，以及向云端平台回传各类数据。同时，厕所管理终端主机还将通过HDMI接口接入大屏显示的输出。

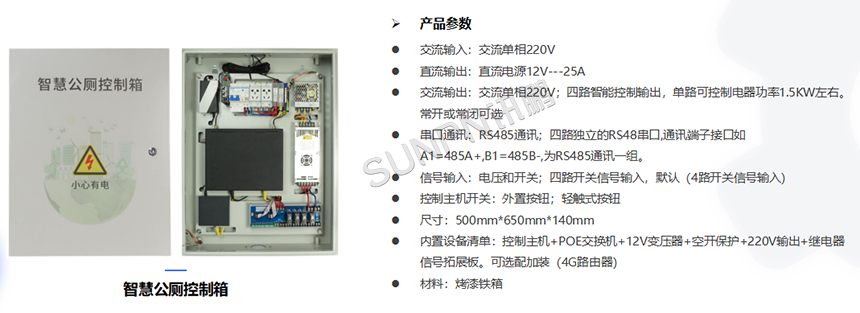

15、智慧公厕控制箱

公厕管理控制主机是指利用空气环境质变，通过各种传感器来大数据采集算法，来改变对人体健康有害的环境进行智能控制处理排出。采用软件系统和液晶终端、显示屏组成新型可视化的控制界面；智慧公厕控制箱通过数据采集设置有上限、下限值来智控强电通断，弱电通断等控制系统。

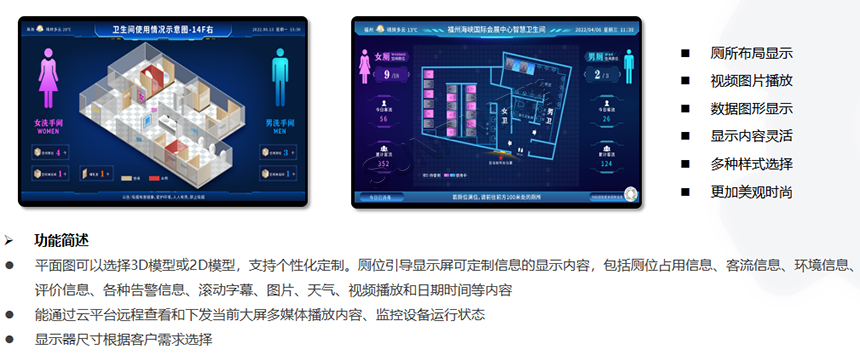

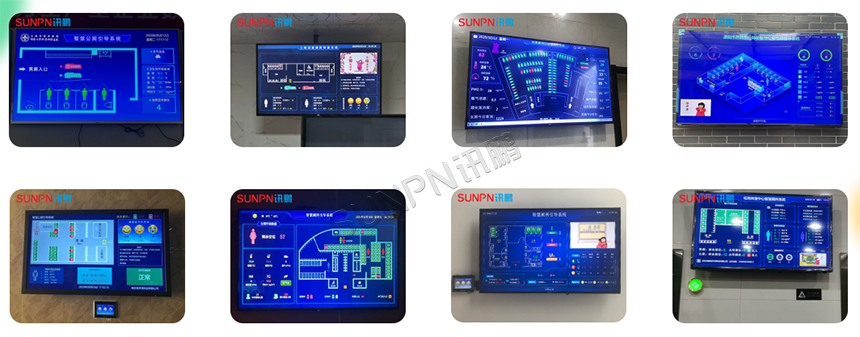

16、智慧公厕引导系统汇总显示屏

汇总引导屏在厕所主入口（区域）安装液晶/LED显示大屏，能向民众用户展示该厕所的平面布局、显示厕位占用情况（空余位），显示客流/气体/温湿度等相关环境数据。

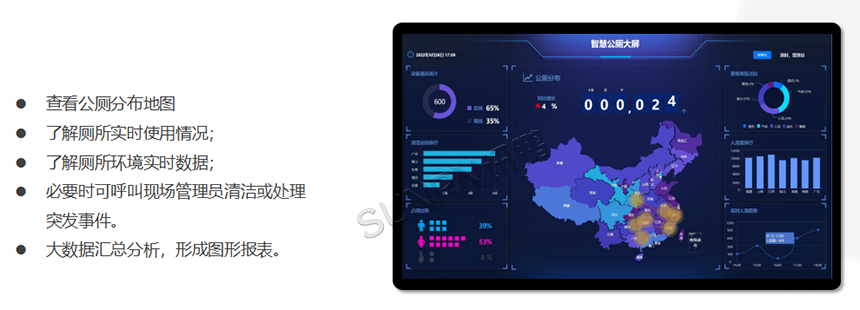

17、监控中心汇总屏

监控中心汇总屏统一管理，查看各厕所实时情况

六、智慧公厕云平台管理软件介绍

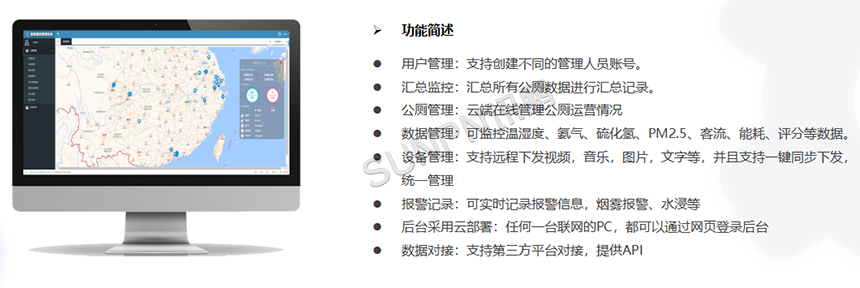

1、云平台管理软件

云平台管理软件，通过浏览器输入网址，打开监控软件，对所有公厕运行状况进行实时监控。形成数据报表，系统可根据客户需求添加或删除公厕以及蹲位，查看各蹲位实时状态，查询公厕客流量、空气质量、能耗等各种历史数据，远程投放视频通知信息等操作。

2、手机端小程序

【寻公厕】小程序主要是为民众提供更便利的用厕服务，包括周边最近的厕所搜索、路径导航指引、厕所繁忙度信息等查询。小程序分为室内版本和室外版本，室内版本适用于智能楼宇/机场/高铁站/购物中心等公共室内场所；室外版本适用于市政类卫生间、景区等，功能有所不同。

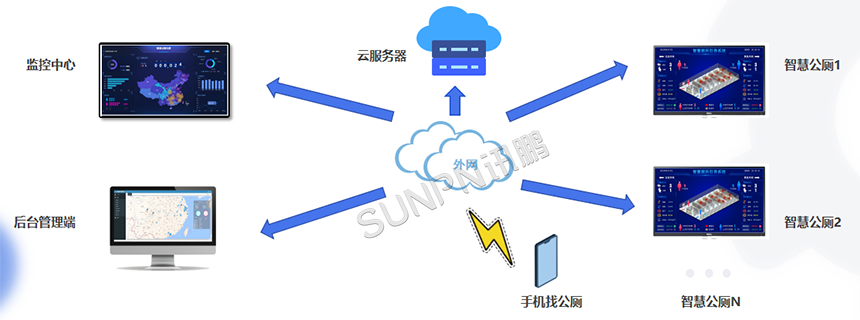

3、公厕云平台管理系统结构

将服务器部署在云端，厕所本地终端连上外网，将公厕数据上传到云平台。管理中心的PC电脑可以通过浏览器访问链接登录查看汇总数据，监控各个地区厕所的使用情况；用户可通过小程序来查看附近公厕的状态。

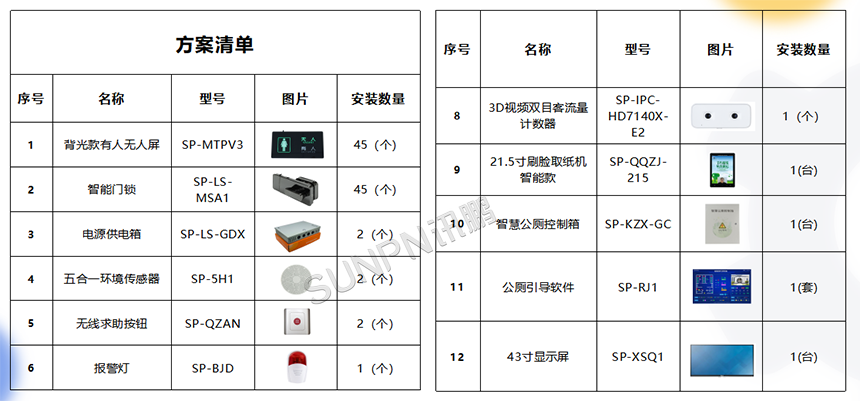

七、各个领域智慧公厕解决方案推荐

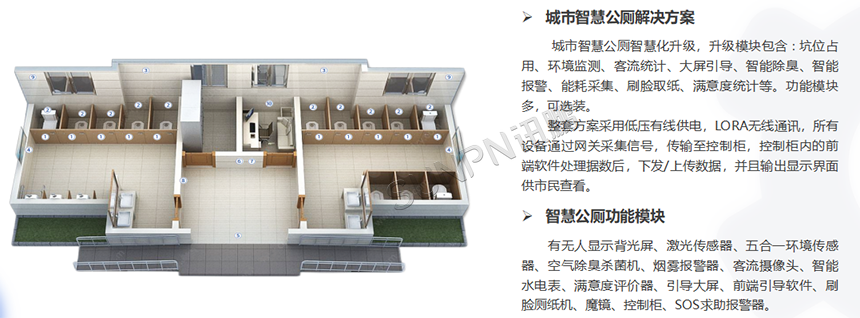

1、城市智慧公厕解决方案

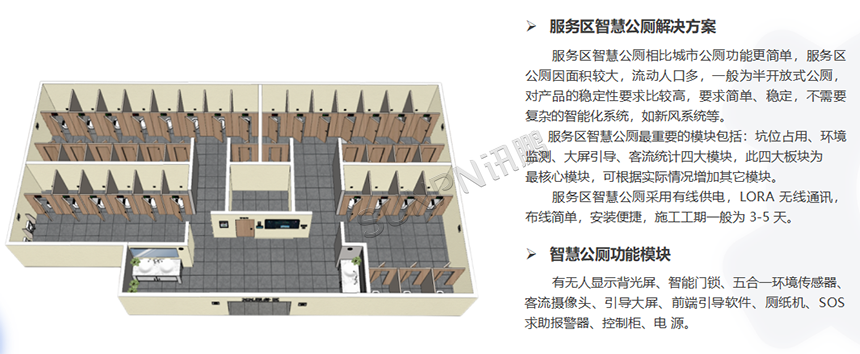

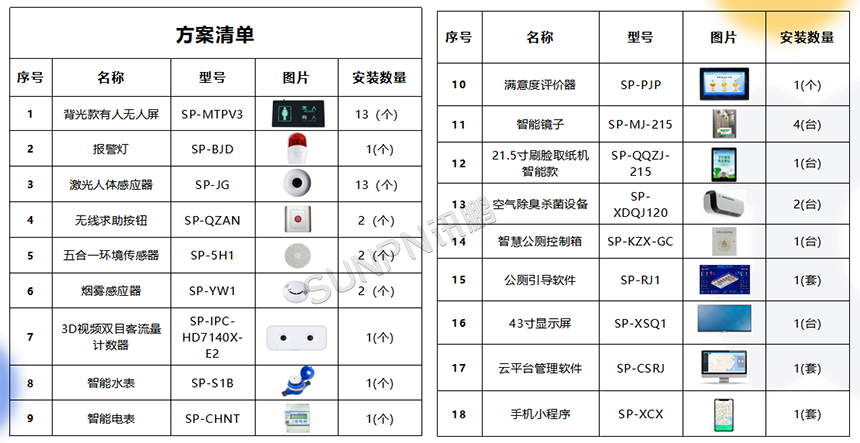

2、智慧服务区公厕解决方案

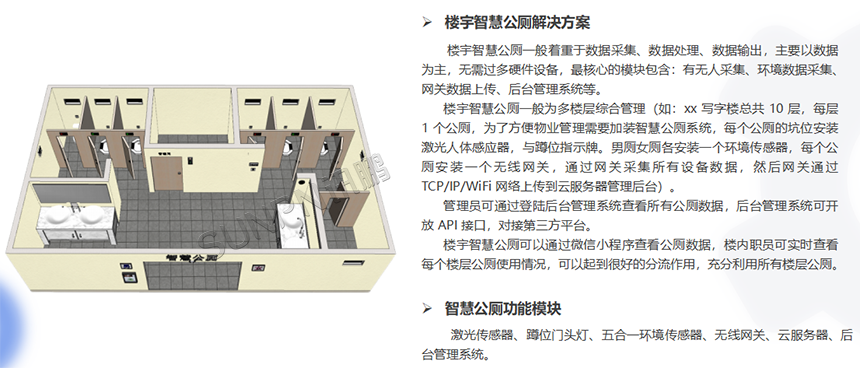

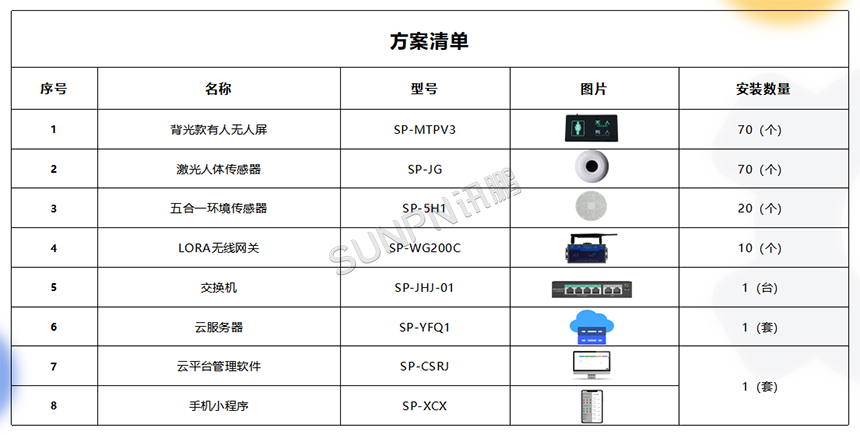

3、楼宇智慧公厕解决方案

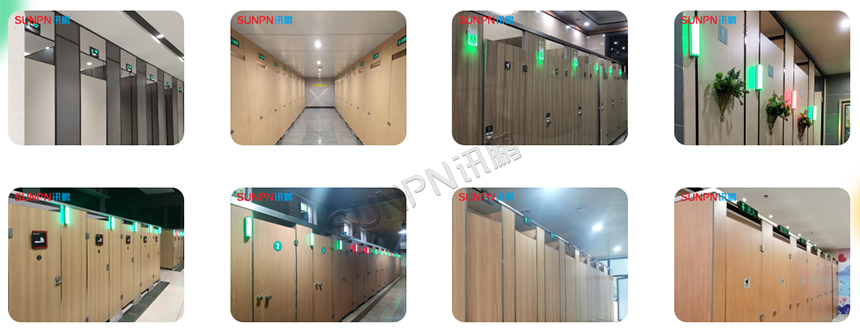

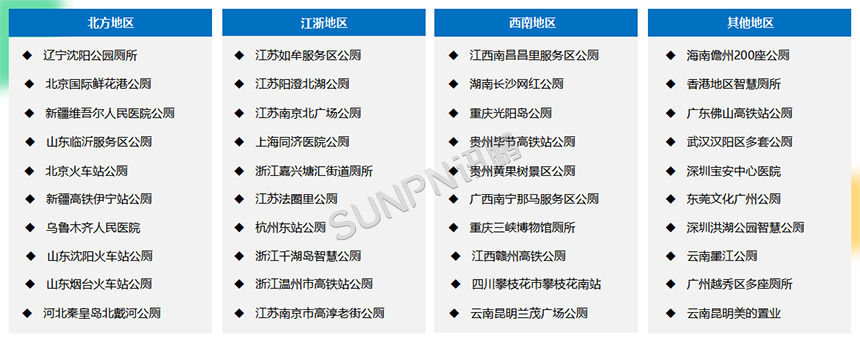

八、部分成功案例展示
