随着工厂数字化逐渐成为生产管理刚需，为实现产能、设备状态运行参数等现场数据采集，需要具备多种技术能力。系统集成商难以打通各硬件之间壁垒。系统终端选型成功是项目成功的基础，为解决数据采集端口、信号输出控制、数据传输组网，讯鹏专为生产管理系统配套研发的工业物联网网关（SP-WG200BN），具备RS485/RS232通讯、PT100热电阻接口、4-20ma、0-5v模拟量信号接口，5路OD门、1路继电器输出、10路光电隔离输入接口，轻松实现数据汇总采集、报警、控制。可通过以太网/WiFi/RF433/NB-IoT灵活组网，实现应用软件开发。每年5000多家智造企业与系统集成商选择讯鹏，一站式供应，当然更省心。
随着物联网的发展，企业发现自己面临着集成多种设备和协议的挑战,其中许多设备和协议具有不同的功率和连接要求。数据采集物联网网关正在成为构建强大物联网和在边缘计算场景中提供计算能力的重要组成部分。
由于网关的技术标准不同，协议的复杂性不同，所以网关具有的管理性能力不同。讯鹏自主研发的工业网关，采用业内工业级高性能嵌入式结构，只需简单设置即可实现以太网/ WIFI/ RS232 / RS485 / RF433 / 10等设备之间数据交换，且网关内嵌协议自带输入输出功能，从而轻松实现物联网。
讯鹏智慧公厕系统数据采集物联网网关，高度集成丰富接口及强大功能。方便智慧公厕的环境监测、能耗监测、设备状态监测等各项监测数据的采集设备接入、通信协议转换、边缘计算、无线数据传输、智能管控等。包括各种传感器、电表、水表LED显示屏、 告警器等广泛接入。通过网络实现数据无线传输，将前端设备的各项数据上传至中心管理系统。

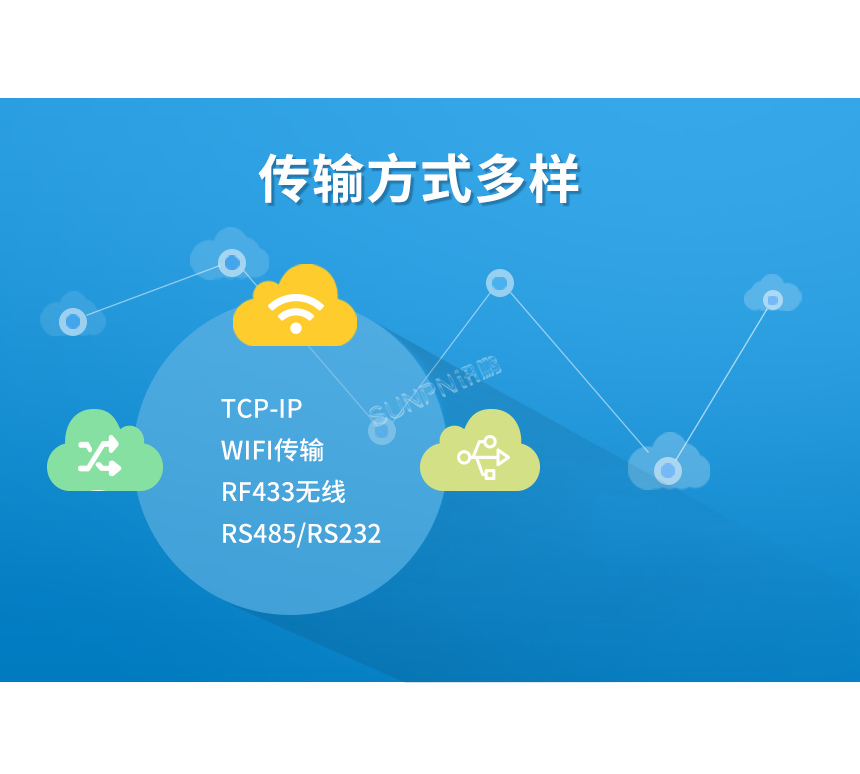

数据采集物联网网关-传输方式多样

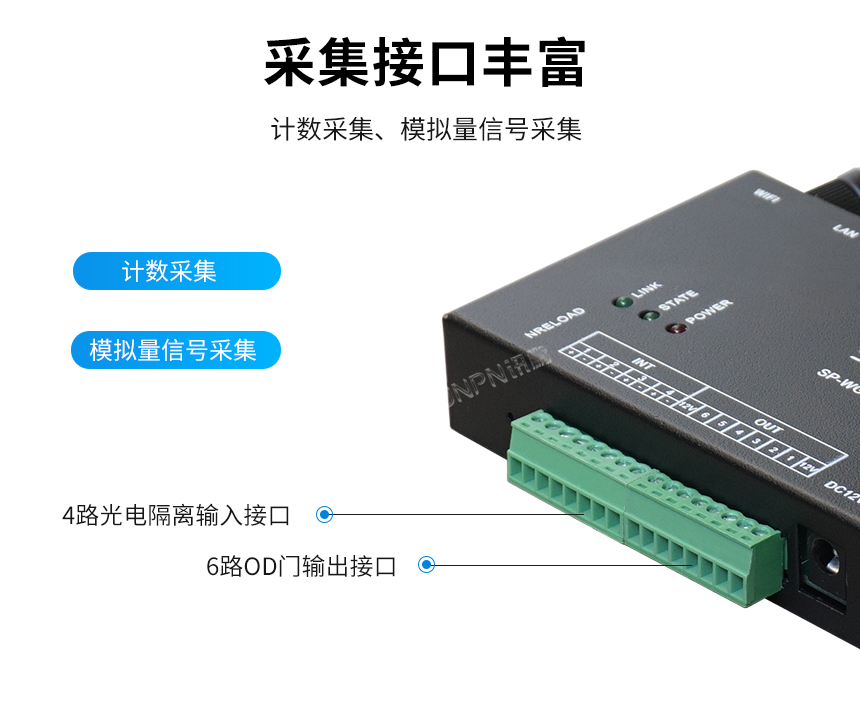

数据采集物联网网关-采集接口丰富

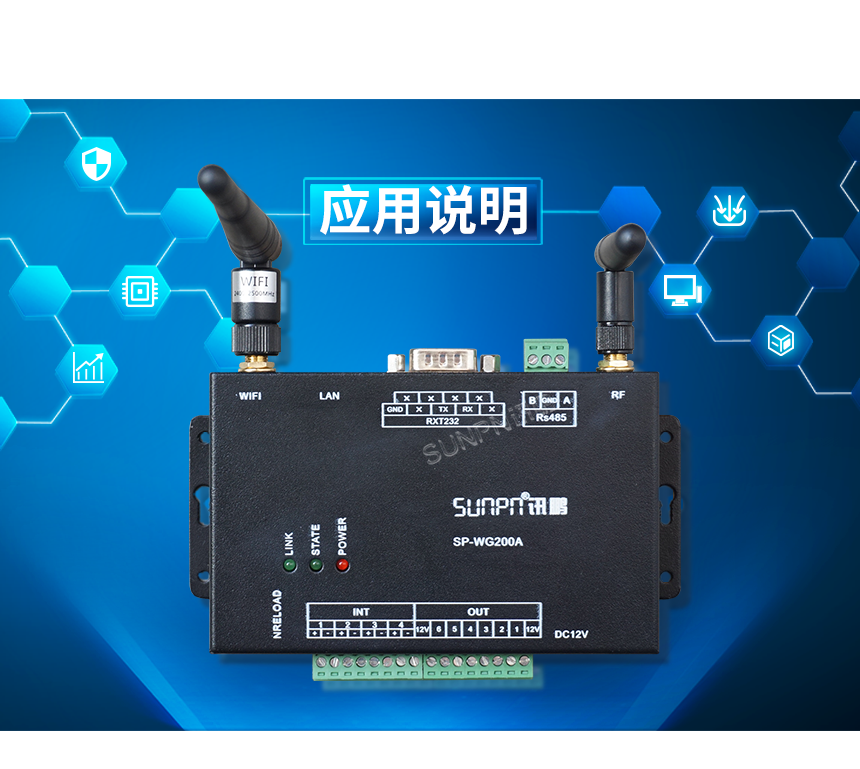

数据采集物联网网关-应用说明
数据采集物联网网关的可扩展功能：
1、AD模块：增加8路AD，支持0~5V电压和0~20mA电流检测。支持电压、电流、电阻型传感器探头，如PT100热电阻传感器。
2、增加6路输入状态检测：检测输入状态，指示灯显示状态。
3、更改串口分配：将STM32的5路串口全数使用，增加扩展性、灵活性；两路RS- 485，1路用于通讯，1路用于挂接RS 485设备;一路RS-232; 一路用于与内置RF433无线模块通讯;一路用于与内置网络模块通讯。
4、支持三相电参数计量模块：主机通过网络下发“读取电量计量数据”指令，本设备收到指令后，通过RS-485读取电量计量模块的数据，将数据打包成讯鹏协议，转发给主机。
5、RS-485接口支持其它模块：
A、震动传感器
B、角度传感器
C、温度湿度传感器
D、噪声传感器
E、气压传感器

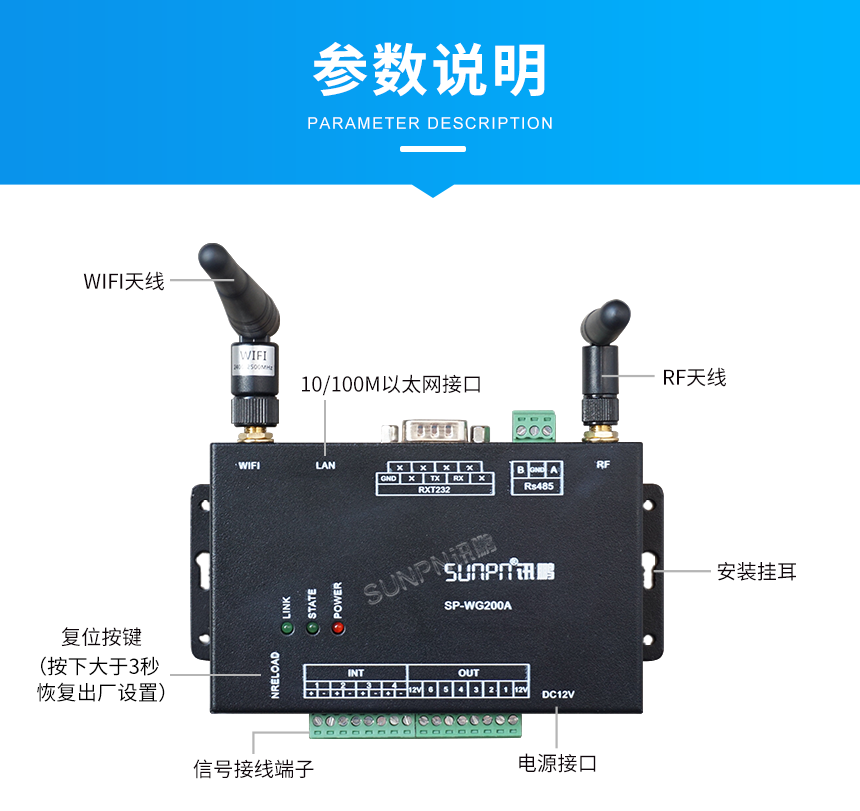

数据采集物联网网关-参数说明

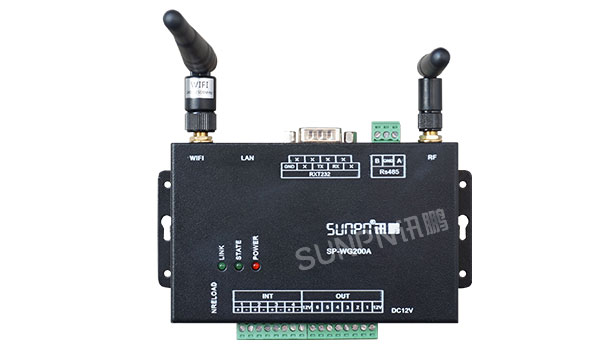

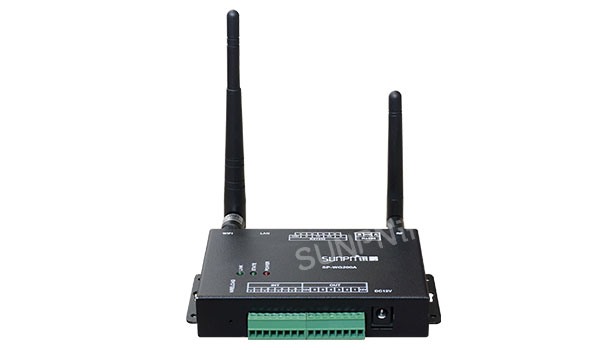

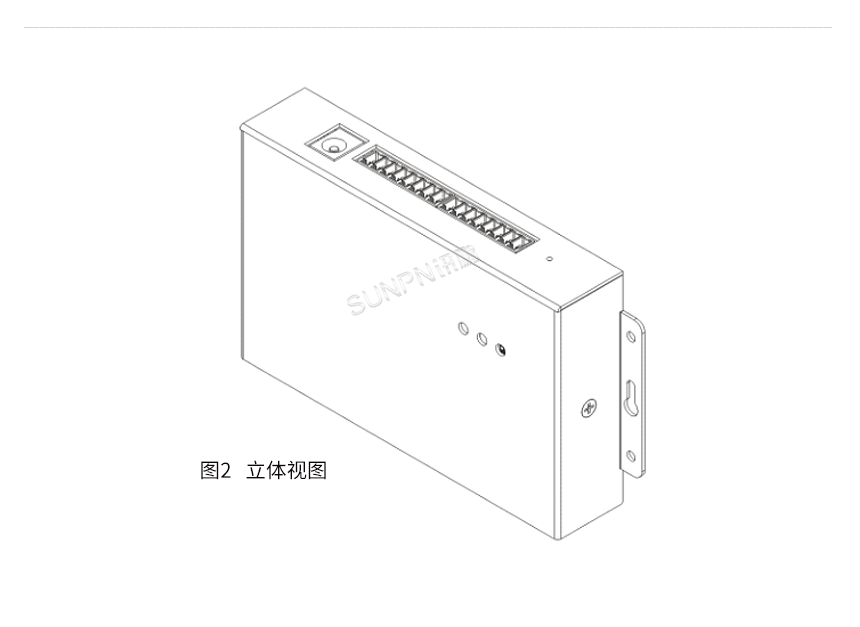

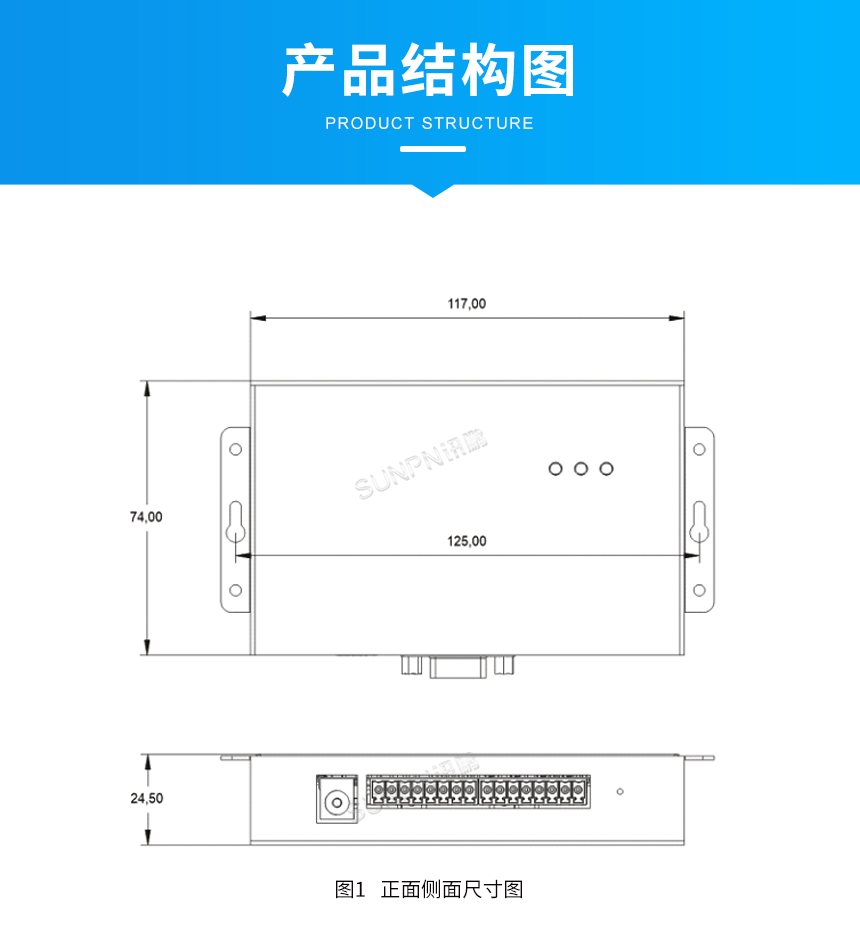

数据采集物联网网关-产品结构图

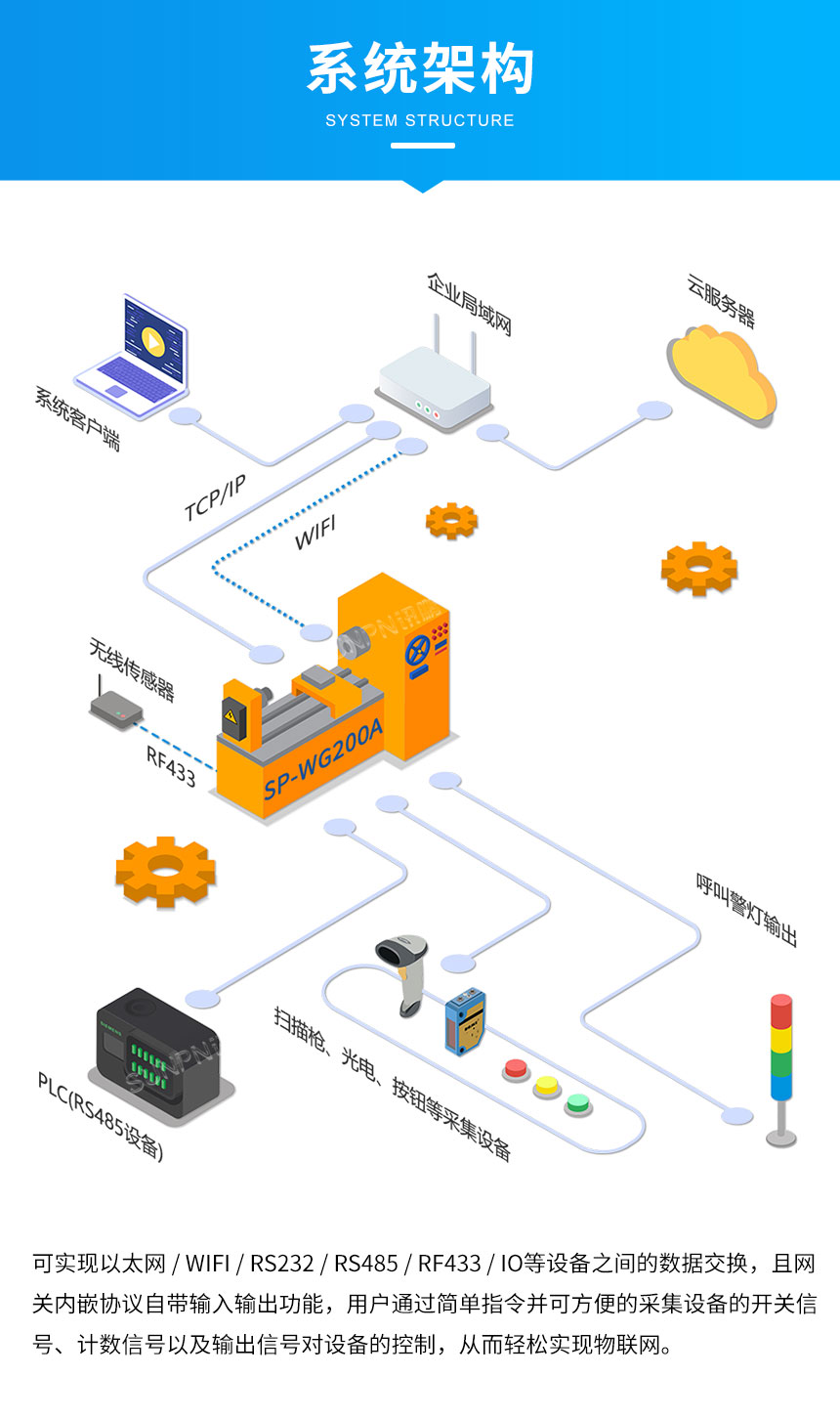

数据采集物联网网关-系统架构

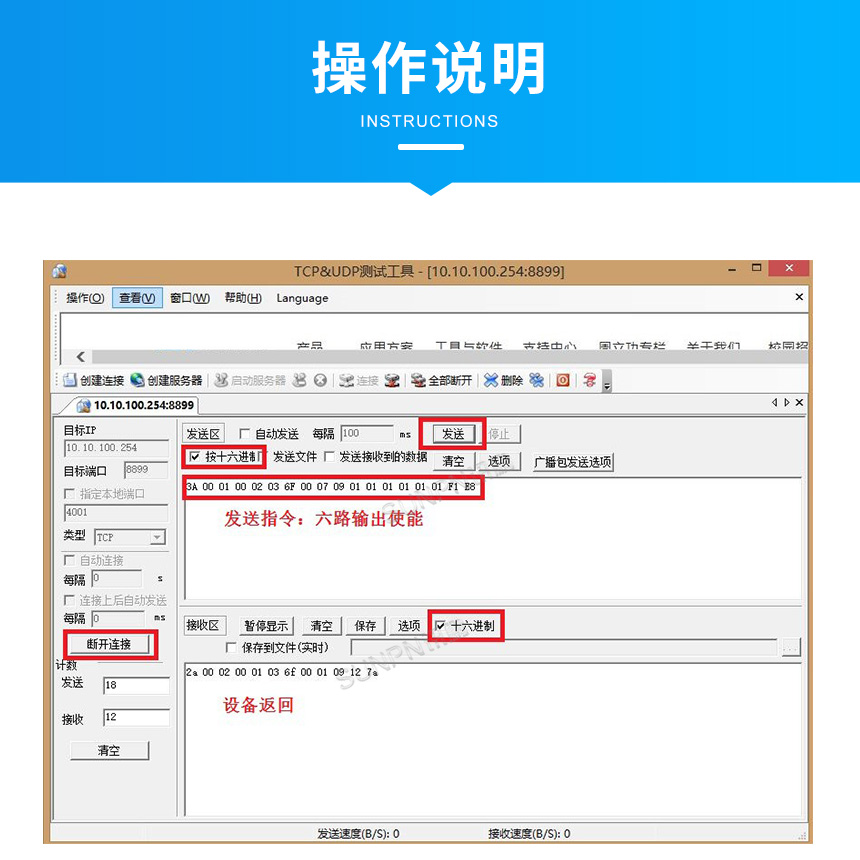

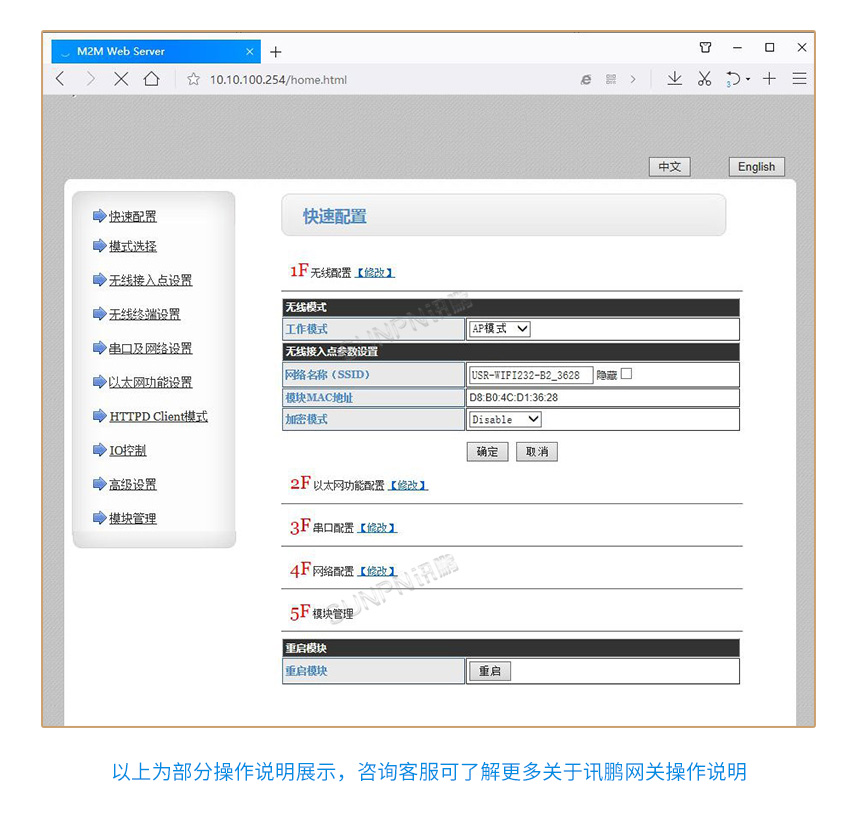

数据采集物联网网关-操作说明

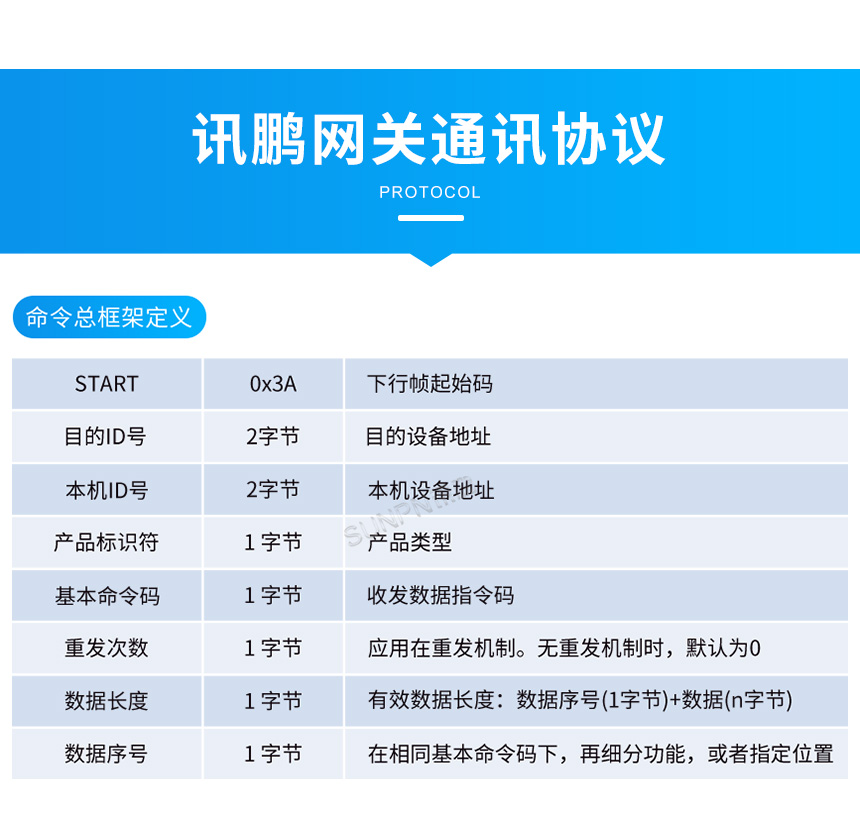

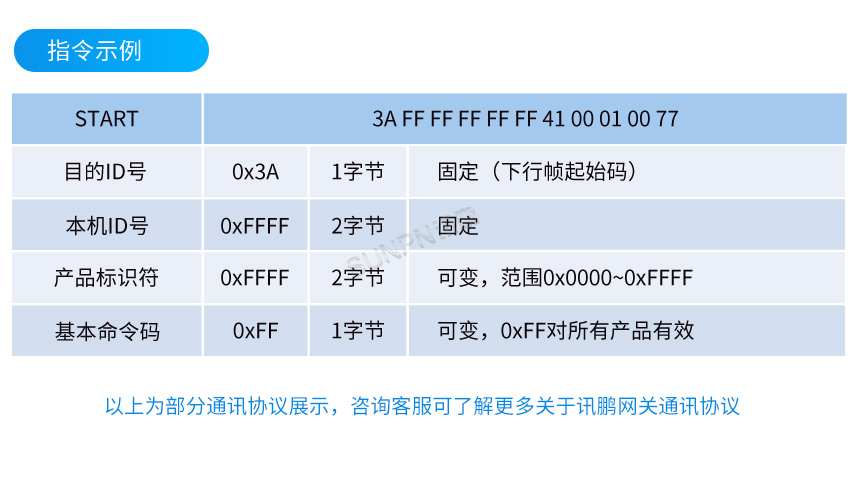

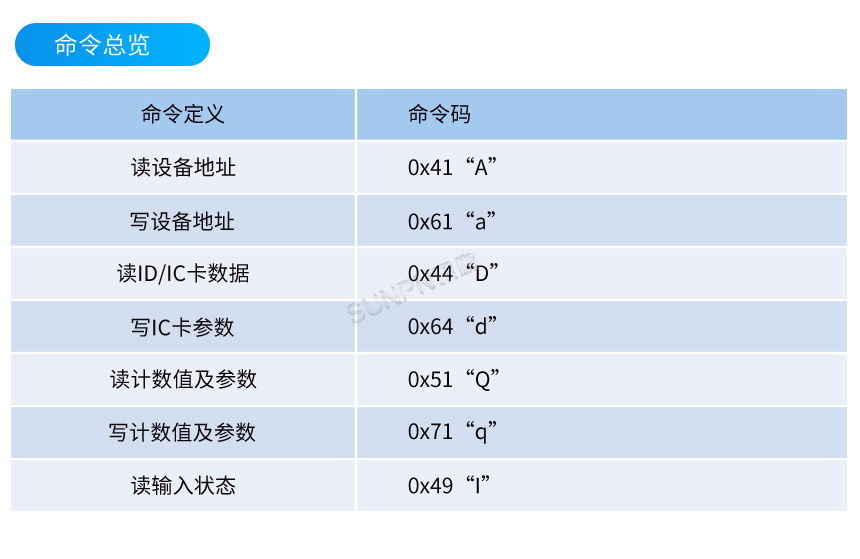

数据采集物联网网关-通讯协议

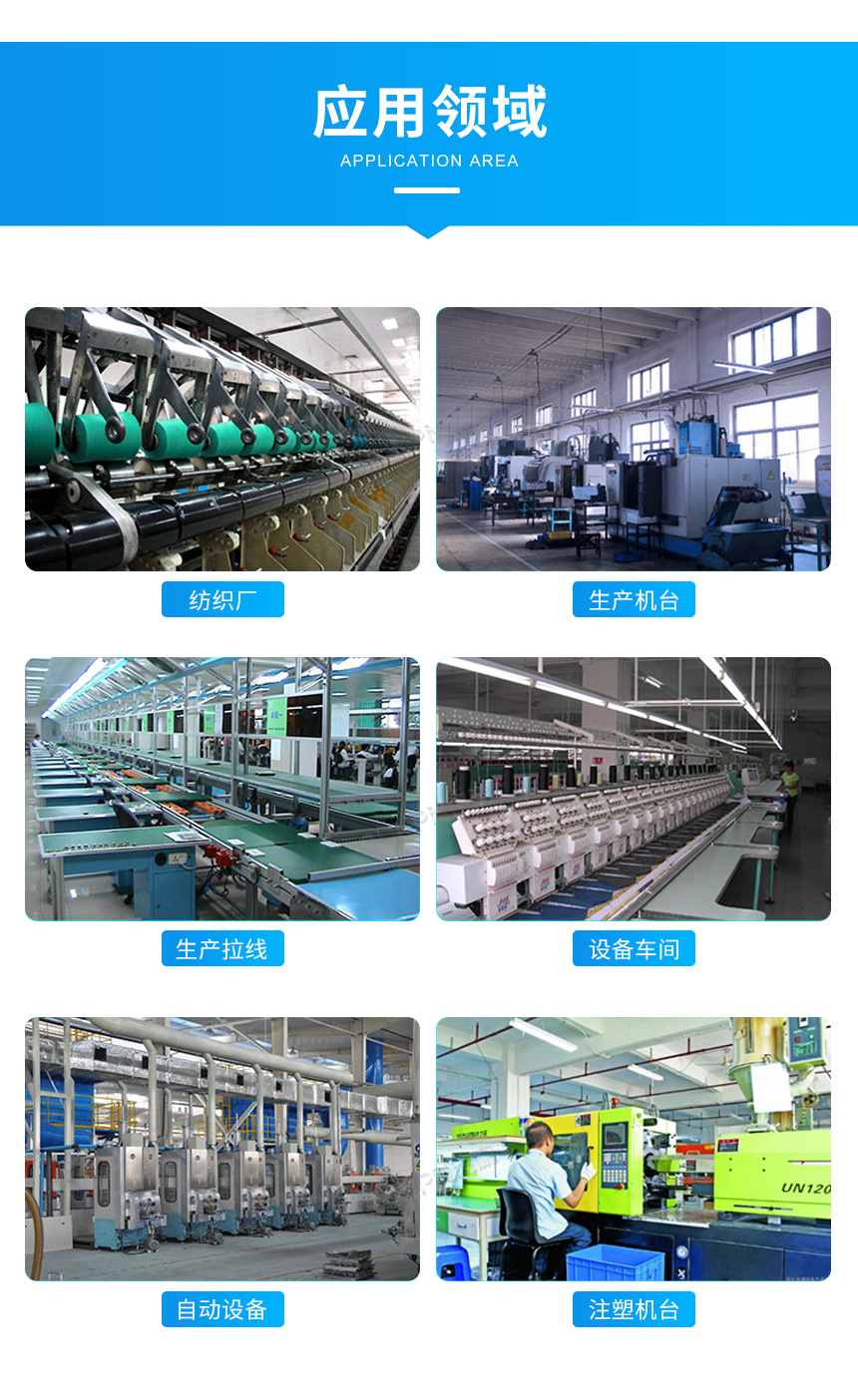

数据采集物联网网关-应用场景

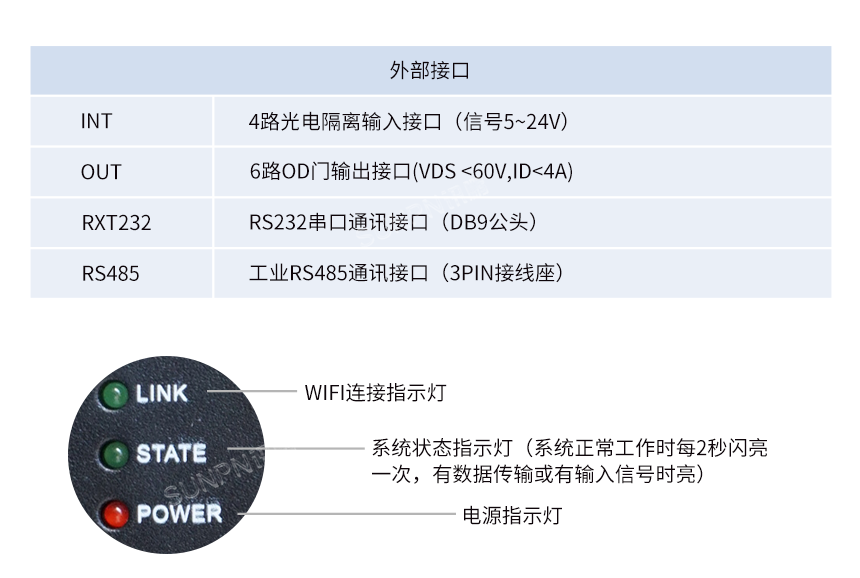

| INT | 4路光电隔离输入接口(信号5~24V) | ||
| OUT | 6路OD门输出接口(VDS <60V,ID<4A) | ||
| RXT232 | RS232串口通讯接口(DB9公头) | ||
| RS485 | 工业RS485通讯接口(3PIN接线座) | ||
| 电源电压 | DC12V | ||
| 工作电流 | 平均电流100mA@12V,峰值电流200mA@12V | ||
| 通信接口 | RS232/RS485/RF433(默认9600bps,8,1,None) | ||
| 串口参数 | RS232/RS485/RF433(默认9600bps,8,1,None) | ||
| 以太网 | 10Mbps/100Mbps | ||
| 输入接口 | 4路光电隔离输入(DC信号5~24V) | ||
| 输出接口 | 6路OD门输出(VDS <60V,ID<4A) | ||
| 无线接口 | WIFI:SMA接口; RF:SMA接口 | ||
| 工作温度 | -30~65°C | ||
| 相对湿度 | 10%~90%无冷凝 | ||
| 外形尺寸 | 133mmX92mmX24.5mm | ||
| 标准认证 | FCC/CE/ROHS | ||
| 无线标准 | 802.11 b/g/n | ||
| 频率范围 | 2 412GHz-2.484GHz | ||
| 工作频率 | 431.5M-435M (另有427.5-431M和435.5-439M版本) | ||
| 调制方式 | GFSK | ||
| 频道间隔 | 500KHZ | ||
| 信道数 | 8信道 | ||
| 传输距离 | 传输距离大于200米(具体视环境而定) | ||
| 无线网络 | AP/STA模式 | ||
| 安全机制 | WEP/WPA-PSK/WPA2-PSK | ||
| 加密类型 | WEP64/WEP128/TKIP/AES | ||
| 工作模式 | 数据透传+网关协议 | ||
| 网络协议 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | ||
| TCP连接数 | 32 | ||
| 用户配置 | WEB服务器配置 | ||
