楼宇智慧公厕系统解决方案

公厕作为一个城市最基础的公共设施，其作用和重要程度可想而知，虽然近年来我国一直加大在公共区域的设施建设和投放，但仍然无法有效的缓解此类现象，究其根底，对于传统的公厕，户无法汲时有效的了解坑位情况，往往会因为排队而耽误更多时间，设备出故障也无法第一时间发现处理，减少坑位则意味着更长的队伍。智慧公厕不仅提升了用户如厕体验，降低了物业管理成本，而且提高了厕位使用效率,实现了节能环保，刷新了城市形象。

一、智慧公厕系统功能模块组成

1、智慧公厕原理：在普通公厕的基础上，增加一系列传感器设备然后通过软件处理，将公厕使用情况数字化，并且可通过PC端，移动端和大屏显示可视化设备查看相关数据。

2、智慧公厕优势：可通过后台软件远程管理设备，不受时间和空间的限制，系统也可自动根据相关数值，启动或者关闭相关智能设备（如新风系统、灯光照明、背景音乐）。

3、智慧公厕目的：为了提高使用效率，提高管理效率，降低管理成本，提高用户如厕体验感，节省管理成本，实现节能环保的目的。

二、楼宇智慧公厕解决方案

楼宇智慧公厕一般着重于数据采集、数据处理、数据输出，主要以数据为主，无需过多硬件设备，最核心的模块包含：有无人采集、环境数据采集、网关数据上传、后台管理系统等。

楼宇智慧公厕一般为多楼层综合管理（如：xx 写字楼总共 10 层，每层 1 个公厕，为了方便物业管理需要加装智慧公厕系统，每个公厕的坑位安装激光人体感应器，与蹲位指示牌。男厕女厕各安装一个环境传感器，每个公厕安装一个无线网关，通过网关采集所有设备数据，然后网关通过 TCP/IP/WiFi 网络上传到云服务器管理后台）。

管理员可通过登陆后台管理系统查看所有公厕数据，后台管理系统可开放 API 接口，对接第三方平台。

楼宇智慧公厕可以通过微信小程序查看公厕数据，楼内职员可实时查看每个楼层公厕使用情况，可以起到很好的分流作用，充分利用所有楼层公厕。

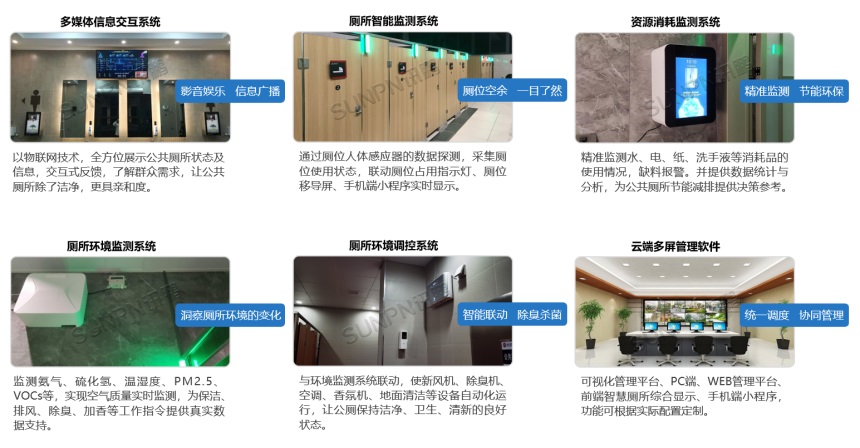

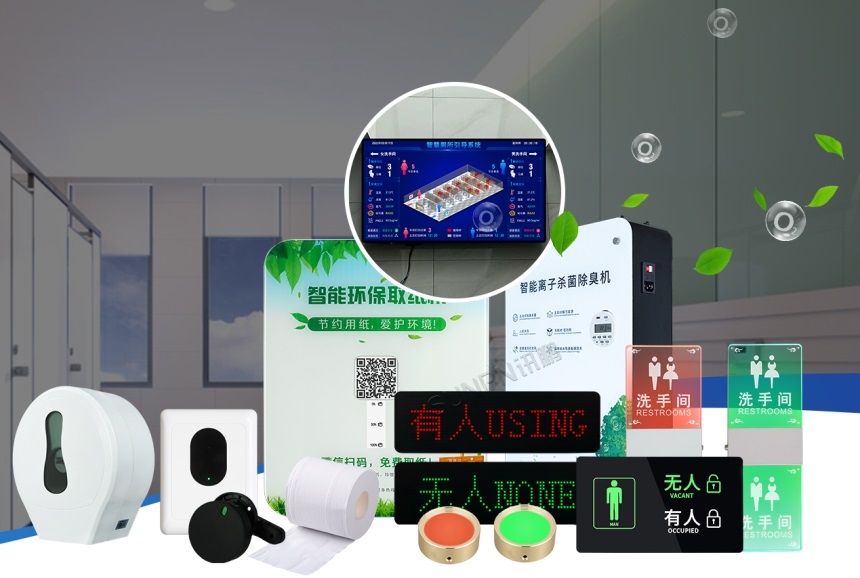

三、智慧公厕功能模块：激光传感器、蹲位门头灯、五合一环境传感器、无线网关、云服务器、后台管理系统（可搭配选择：智能除臭设备、智能节纸机、感应洗手液、魔镜等智能设备）。

四、智慧公厕-无线门锁方案

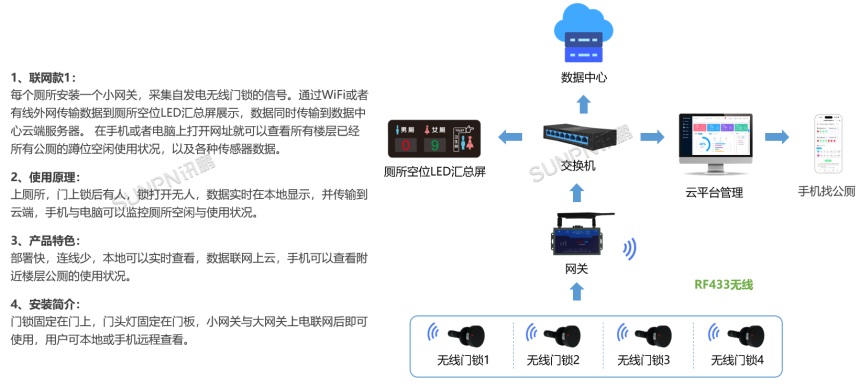

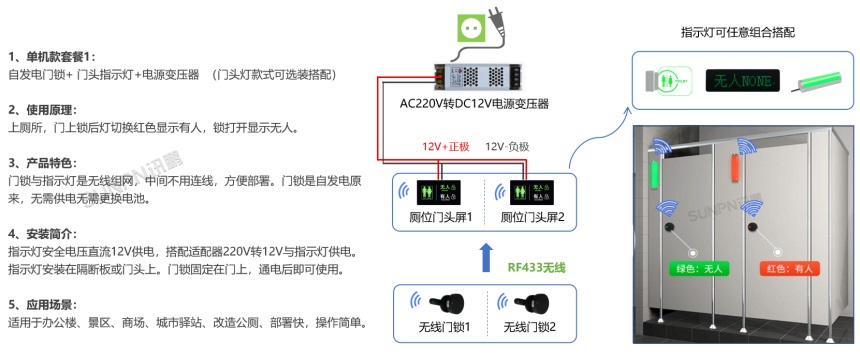

1、公厕无线门锁方案（高配）

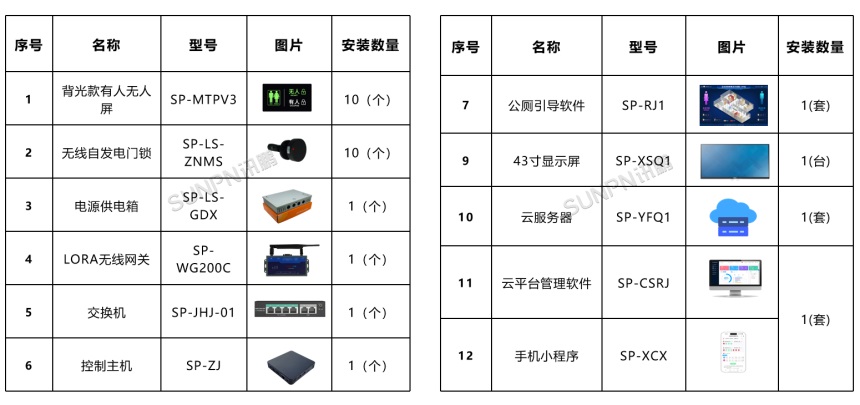

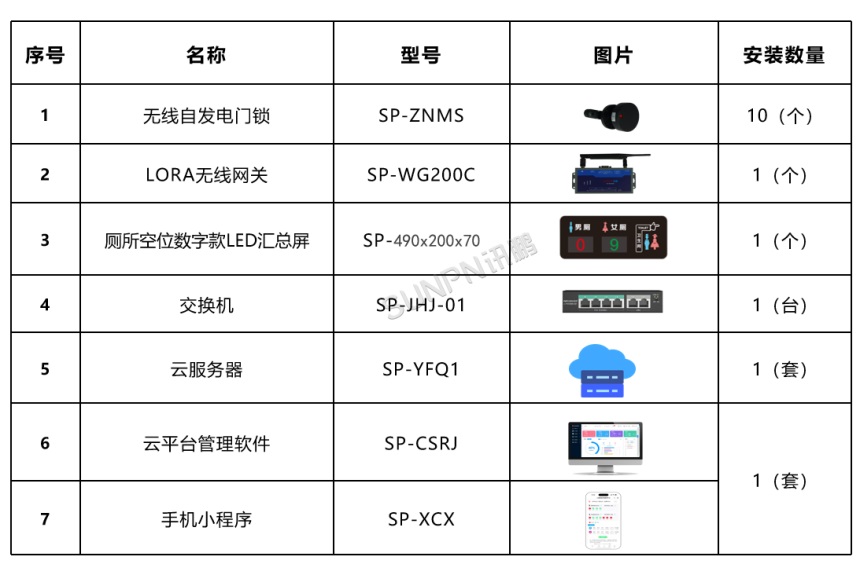

公厕无线门锁方案(高配）- 设备清单

2、公厕无线门锁方案（中配）

公厕无线门锁方案(中配）-  设备清单

3、公厕无线门锁方案(基础配置）

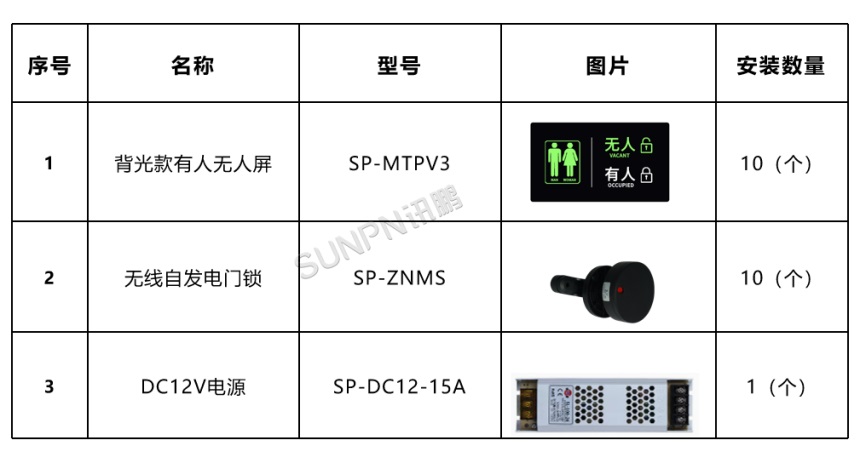

公厕无线门锁方案(基础配置）-  设备清单

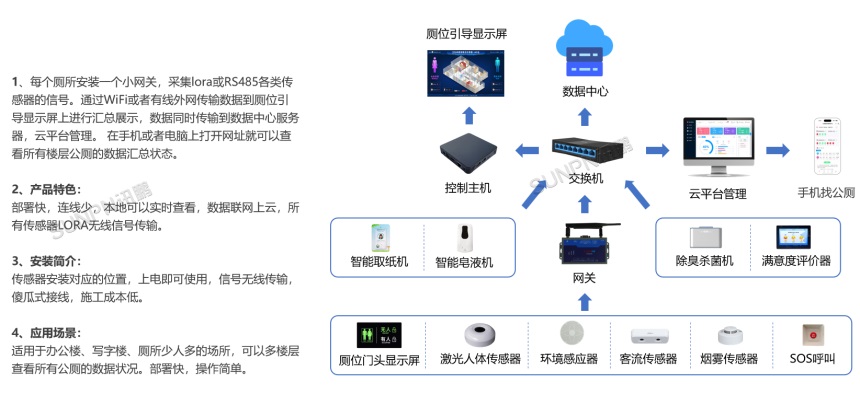

五、智慧公厕-LORA无线方案

1、公厕LROA无线方案(高配）

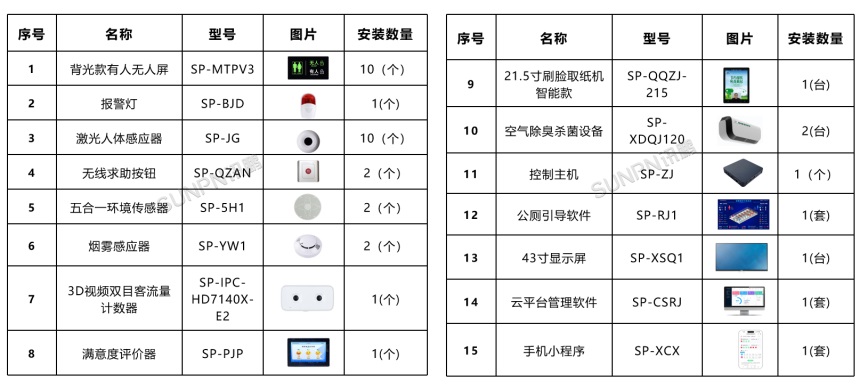

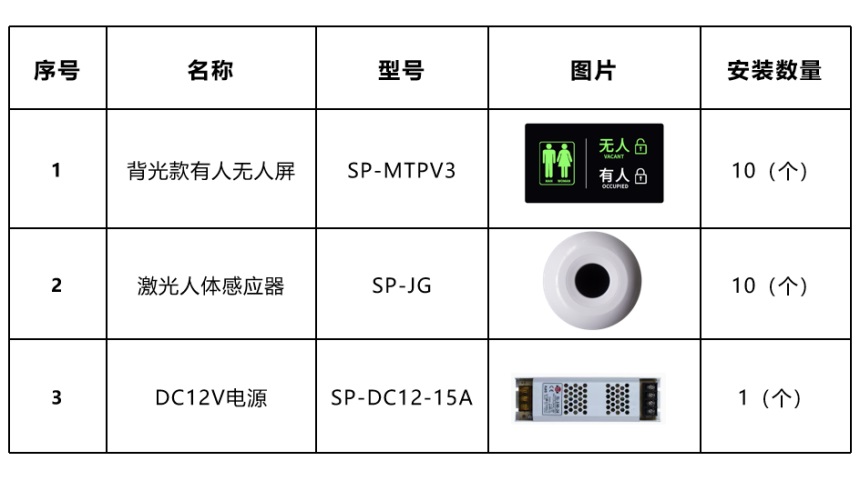

公厕LROA无线方案(高配）-  设备清单

2、智慧公厕-无线门锁(基础配置）

智慧公厕-无线门锁(基础配置）-  设备清单

六、智慧公厕各项设备

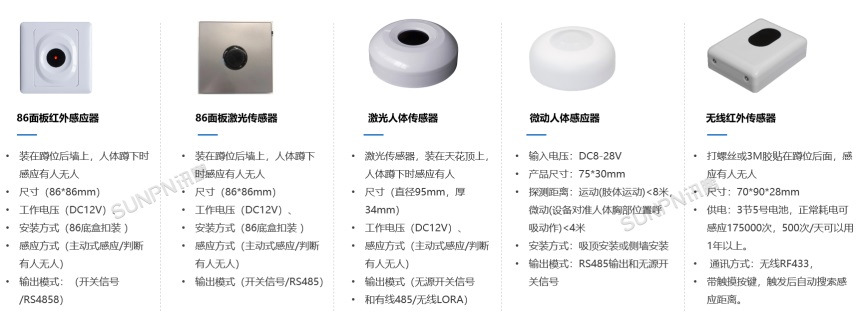

1、公厕蹲位有无人传感器：智慧公厕蹲位有人无人感应器是用于检测厕位有人无人的设备，根据现场不同的安装条件，有光电、红外、激光雷达、门锁等类型选择。

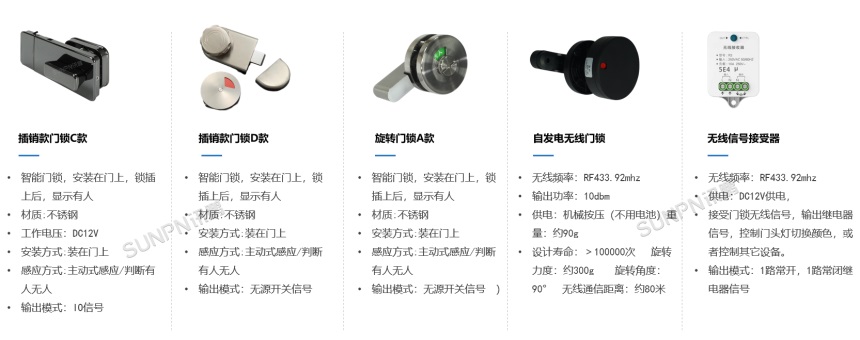

2、公厕蹲位智能门锁

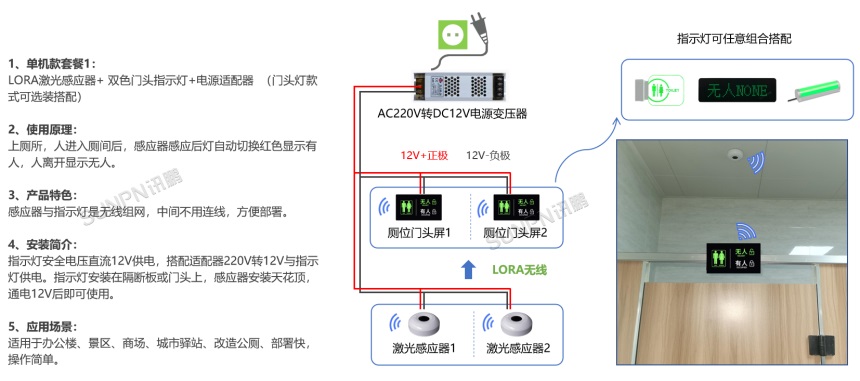

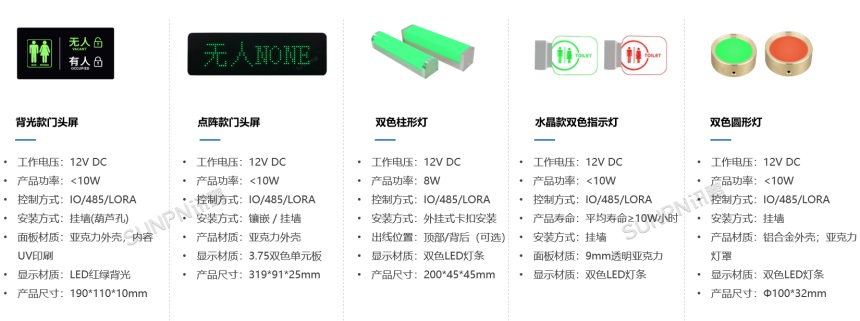

3、公厕蹲位有无人指示灯：公厕厕位门头指示灯产品安装于门框的上面或侧边，通过亮红灯或亮绿灯显示该厕位是否有人占用。产品有背光、点阵、亚克力等款式选择，采用LED发光，寿命长、功耗低。设备采用有线供电，RS485总线或无线LORA控制信号传输，与厕位传感器来进行联动。

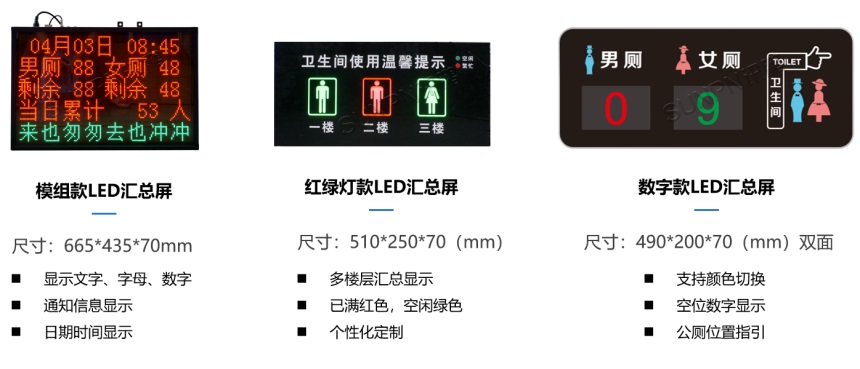

4、公厕有无人汇总屏：智慧公厕LED汇总屏，亮度高、工作电压低、功耗小、简洁大方，性价比高  ，可支持定制外形结构、定制各种款式与尺寸。

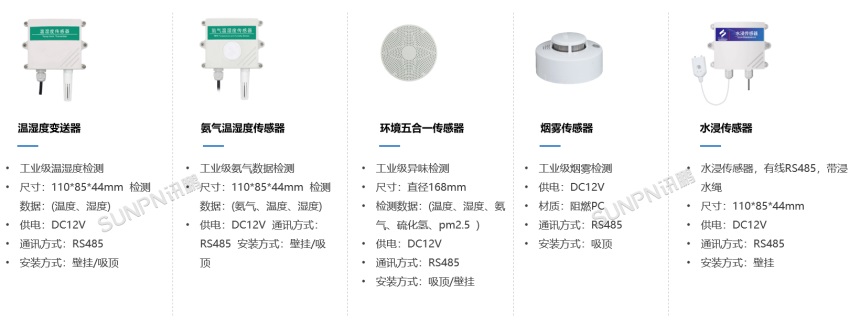

5、公厕环境检测传感器：智慧公厕环境传感器探测和采集厕所内的空气环境数值，形成可量化的数据。并能根据数据联动相应的除臭设备启停、发送清洁清扫指令等。探测精准，可探测多种数据，包括氨气、硫化氢、温度、湿度、PM2.5、烟雾和水浸等。管理终端接收到数据后上传至云平台、以及在引导屏上进行显示。

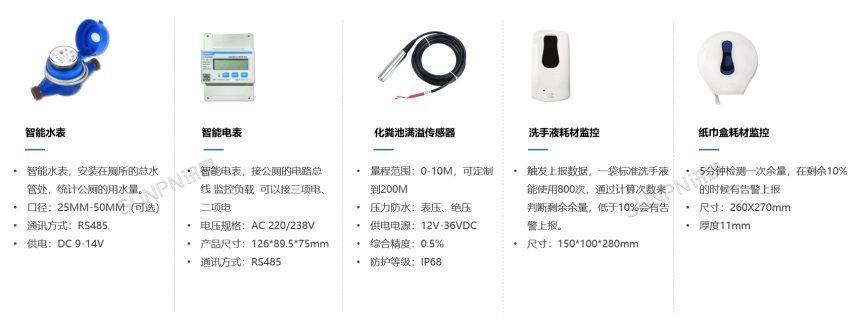

6、公厕能耗检测设备：公厕智能水表与电表则统计厕所的水电消耗数据，满溢传感器监测化粪池是否满溢，洗手液、纸巾盒耗材剩余数量，实时检测，管理终端接收到数据后上传至云平台、以及在引导屏上进行显示。

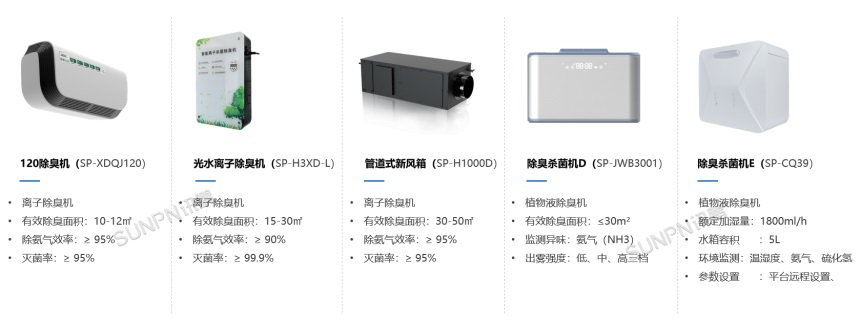

7、公厕智能新风除臭杀菌：厕所环境内极易产生异味，且有一些细菌对人体有一定的危害。通过喷香剂等简单方式只能掩盖异味，起不到杀菌消毒和清除异味的作用。我们提供厕所专用的空气净化方案，能达到杀菌、去除异味、增香等多合一的能力。设备支持联动控制，即当环境异味检测仪检测到厕内异味浓度达到一定指标时（范围可自定义），自动启动除臭设备启动，对厕内空气进行循环除臭。

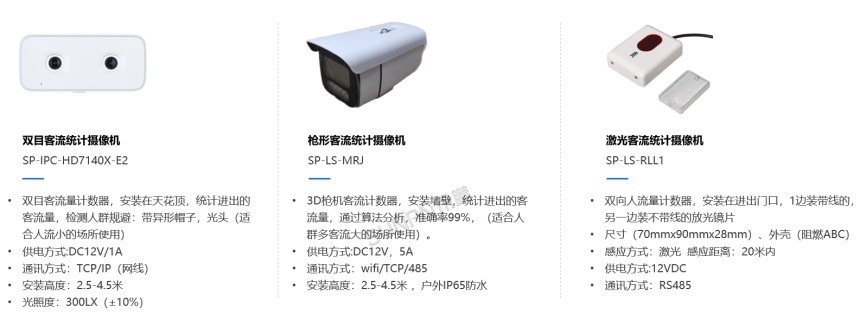

8、公厕客流统计传感器：公厕客流统计，客观反映厕所使用频率的设备。管理者可根据各时段厕所的使用频率及热度，合理地分配保洁人员的工作时间；也给上级部门的资源投放、后期改善和未来规划提供数据支持。可根据各厕所的安装条件，选择红外、激光、视觉或3D识别的传感器，分别安装在男女洗手间的主通道口，实时记录出入人数。数据经过智能厕所管理终端运算统计，传输至显示屏显示与云服务器记录存储。

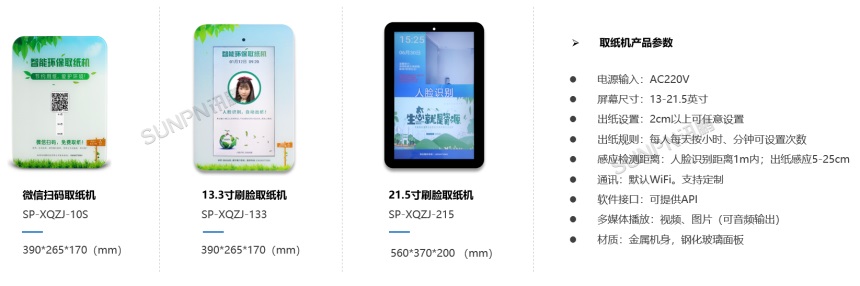

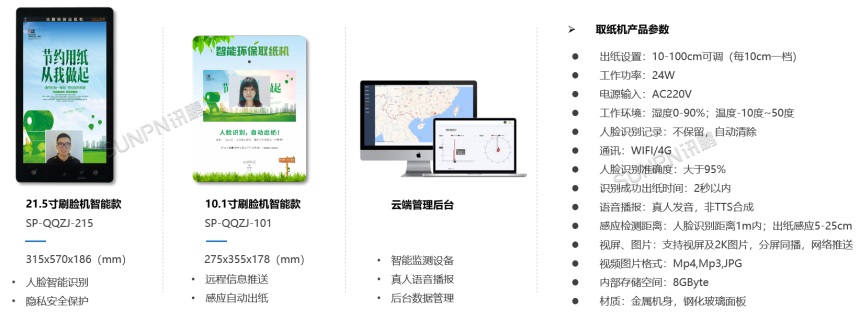

9、公厕智能取纸机：公厕智能取纸机是为促进社会绿色环保，节能低碳而设的智能公共设备，通过机器的智能管理，为 “人人有纸用，随时有纸巾”这个宗旨，提供卫生、便捷、方便的用纸服务。产品采用全金属机身和钢化玻璃面板，坚固耐用。通过扫码、人脸识别、远程后台管理和真人语音提示，完成智能出纸管理；同一人取纸未达到设定间隔时间时，设备提示不出纸，避免多次取纸造成浪费。可登录平台远程推送图片或视频广告，发挥传媒效益。实现公厕的节能环保和智能管理。

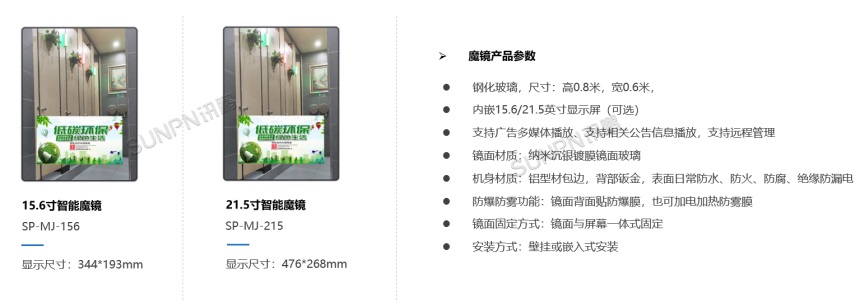

10、公厕智能魔镜：公厕智能魔镜，镜面广告一体机安装在洗手台上方，可以播放公益宣传视频，景区推广视频，广告视频等，或者显示天气、温度、穿衣指数、等各种信息，设备联网，云平台进行统一管理。 镜面尺寸也可以根据需求进行定制，加补光灯，给游客群众带来舒适的体验度。

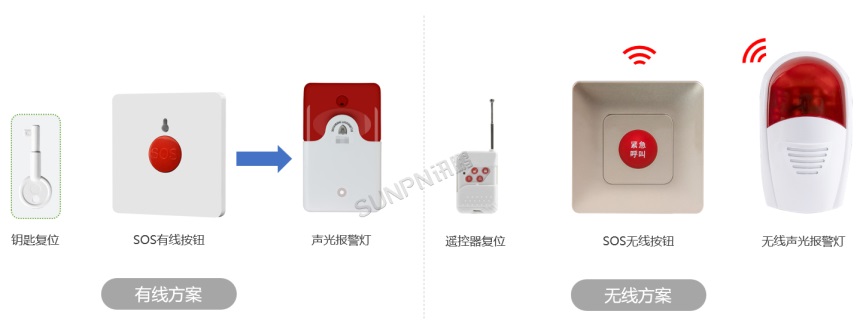

11、公厕SOS求助呼叫系统：通过在蹲位安装紧急按钮，用户碰到问题触发紧急按钮，声光报警器会立刻响起，语音提示提醒那个蹲位的游客需要紧急求助，告警信息也同步发送到平台上，那么附近人、清洁人员、管理人员等可以及时想办法施救，从多方面保证入厕人员的安全。紧急按钮采用无线RF433或有线RS485通讯传输。可以为每个厕位安装一台，也可只为特殊区域安装，比如母婴室和第三卫生间/残疾人卫生间等区域。

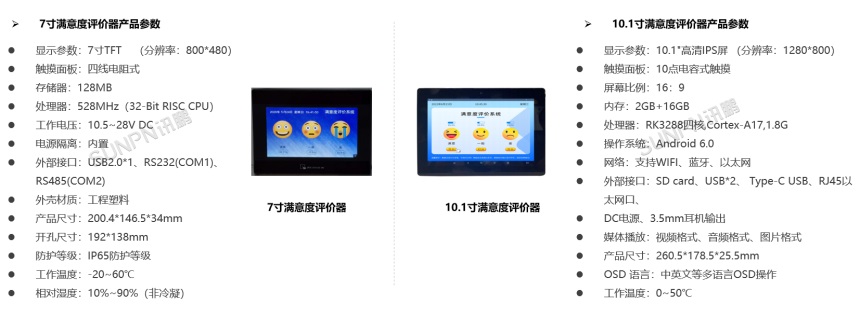

12、公厕满意度评价器：采集用户对厕所的评价信息，有利于发现厕所运营维护过程中的问题，并能及时调整服务，提升服务质量。因此厕所评价器逐步成为了一种有效的监督管理手段，越来越多的厕所安装使用，并形成各种数据分析报告。厕所评价系统包括厕所端设备和通过小程序手机端的评价，即提供2方面的评价入口。

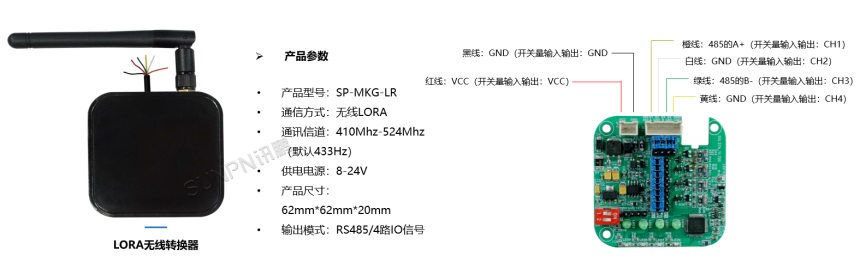

13、LORA无线信号装换器：LORA无线转换器，应用到公厕内，可以使有线信号通信设备，转换成无线LORA通信与汇总屏或后台进行数据通信，如：水表、电表、各种类型的感应器、门牌等，有效节省布线。支持RS485信号透传，支持检测4路IO信号或反向控制4路IO信号。

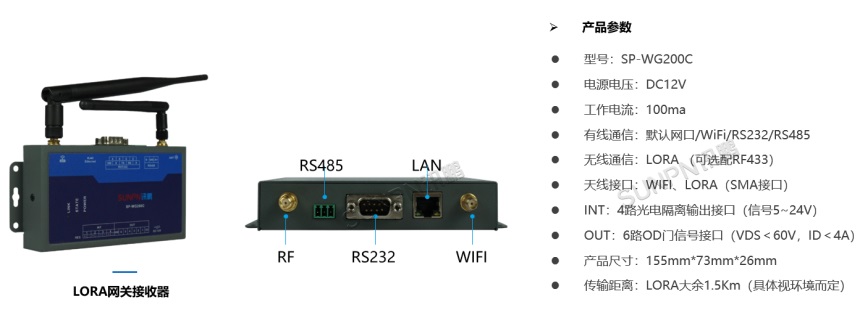

14、LORA网关接收器：讯鹏LORA网关接收器，应用到公厕，接受处理各类的无线LORA传感器信号、如：门头灯、水电表、环境感应器、等。 网关可通过WIFI或者网线连接路由器交换机，与智慧公厕管理软件系统平台，进行数据传输交互。

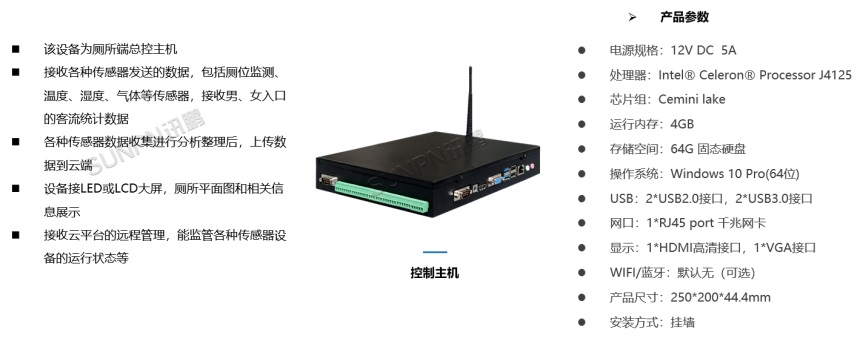

15、厕所管理控制主机：厕所管理控制主机是智慧厕所管理系统的总控主机，所有前端设备采集到的数据，包括：客流数据、网关设备数据、红外人体感应器数据、温湿度数据、气体数据等，均传输到厕所管理终端主机，并对数据进行本地处理，以及向云端平台回传各类数据。同时，厕所管理终端主机还将通过HDMI接口接入大屏显示的输出。

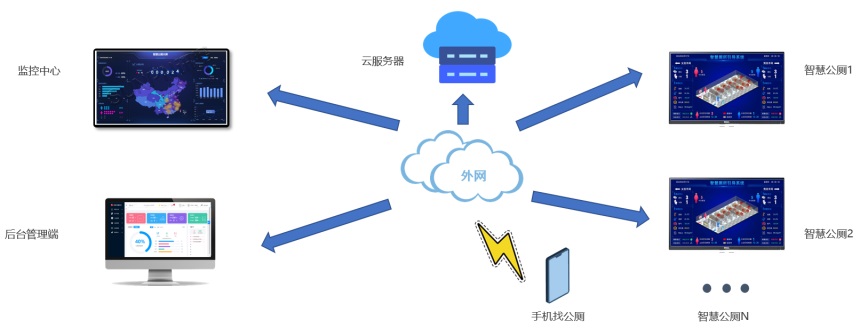

16、公厕云平台管理系统结构：将服务器部署在云端，厕所本地终端连上外网，将公厕数据上传到云平台。管理中心的PC电脑可以通过浏览器访问链接登录查看汇总数据，监控各个地区厕所的使用情况；用户可通过小程序来查看附近公厕的状态。

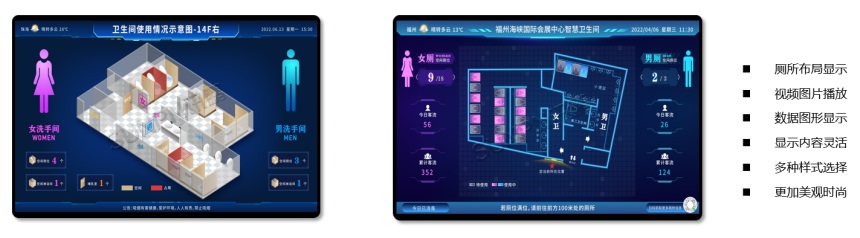

17、公厕汇总引导屏软件界面：汇总引导屏在厕所主入口（区域）安装液晶/LED显示大屏，能向民众用户展示该厕所的平面布局、显示厕位占用情况（空余位），显示客流/气体/温湿度等相关环境数据。

1、平面图可以选择3D模型或2D模型，支持个性化定制。厕位引导显示屏可定制信息的显示内容，包括厕位占用信息、客流信息、环境信息、评价信息、各种告警信息、滚动字幕、图片、天气、视频播放和日期时间等内容。

2、能通过云平台远程查看和下发当前大屏多媒体播放内容、监控设备运行状态。

3、显示器尺寸根据客户需求选择。

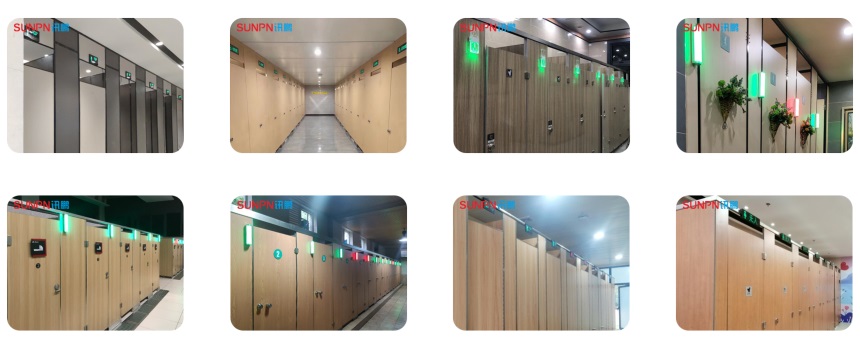

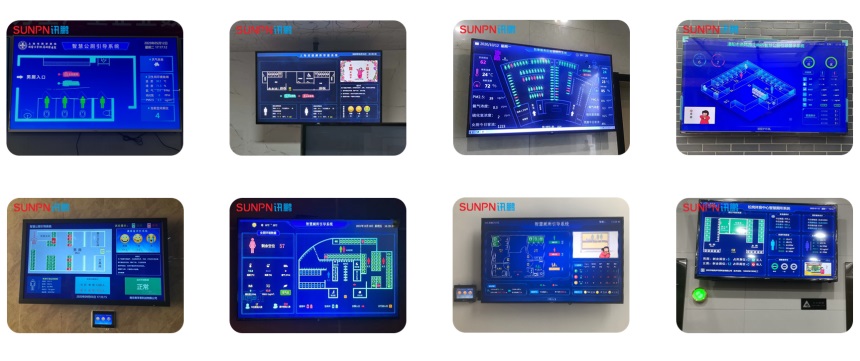

七、智慧公厕建成效果
