智慧厕所管理系统

随着我国城镇化建设步伐的不断加快,域市公共设施的智能化,已是“智慧城市建设的重要标志。公共厕所是城市公共服务设施不可或缺的组成部分,是展示城市文明形象和公共服务水平的窗口。厕所虽小,却是社会文明和公共服务体系中的一大短板,也是事关百姓民生不容忽视的关键小事。全面铺开“厕所革命”,就是要不断提升城乡形象,推动社会文明进步,让人民群众有更多的获得感和幸福感。

立即咨询
视频介绍
环保除臭杀菌机
86面板红外有无人感应器

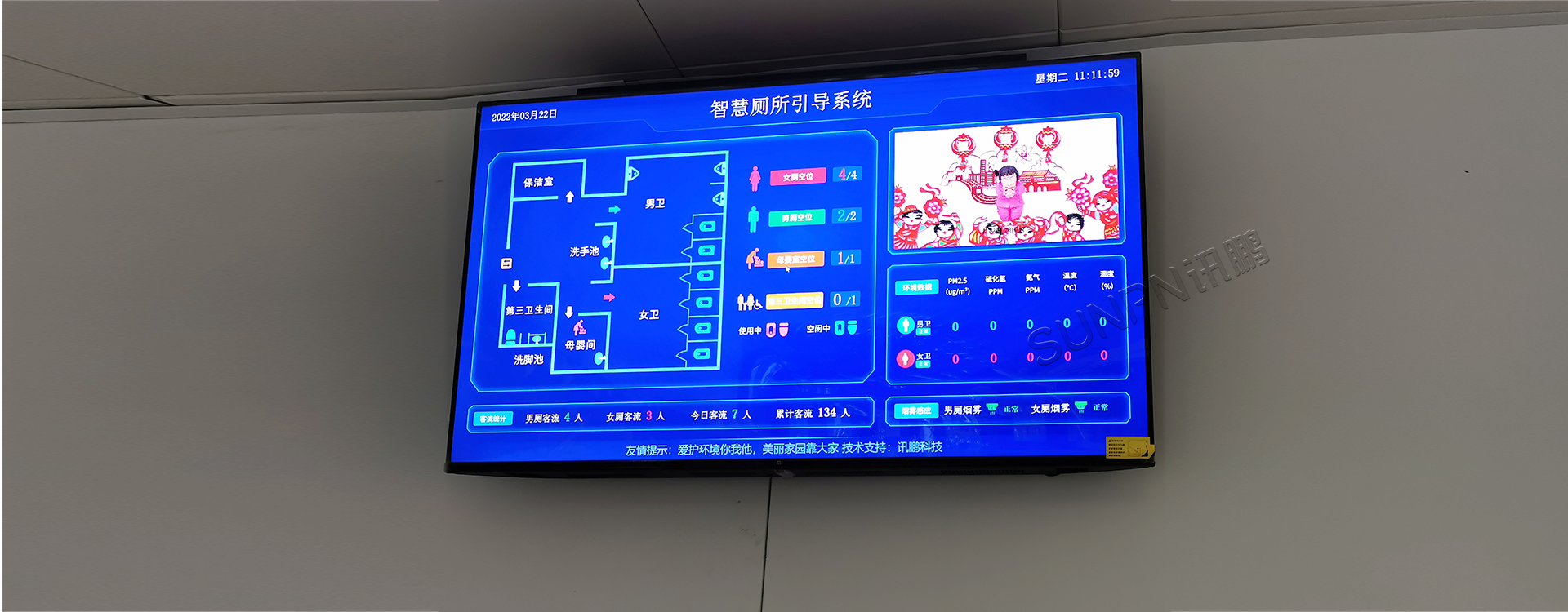

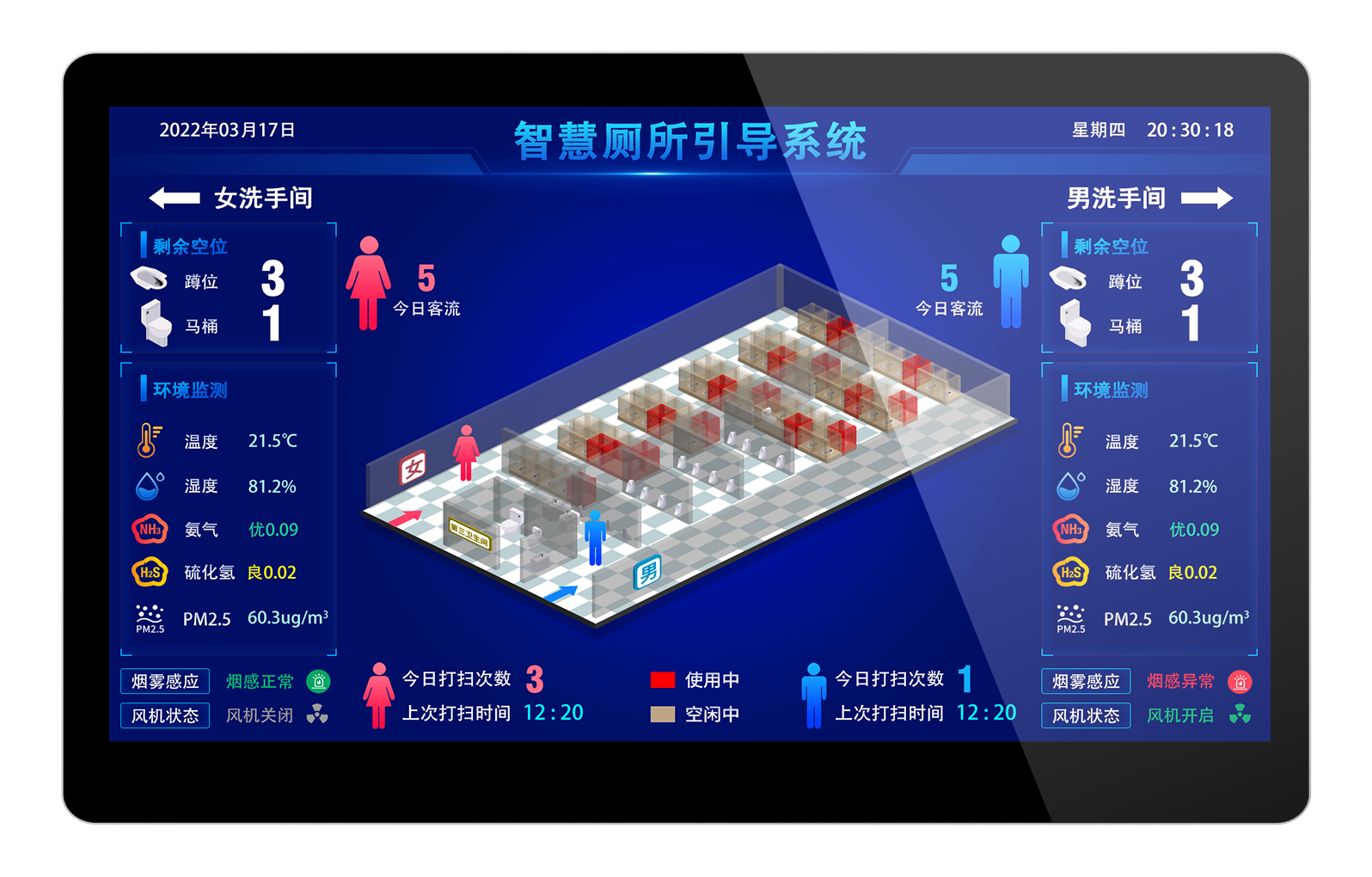

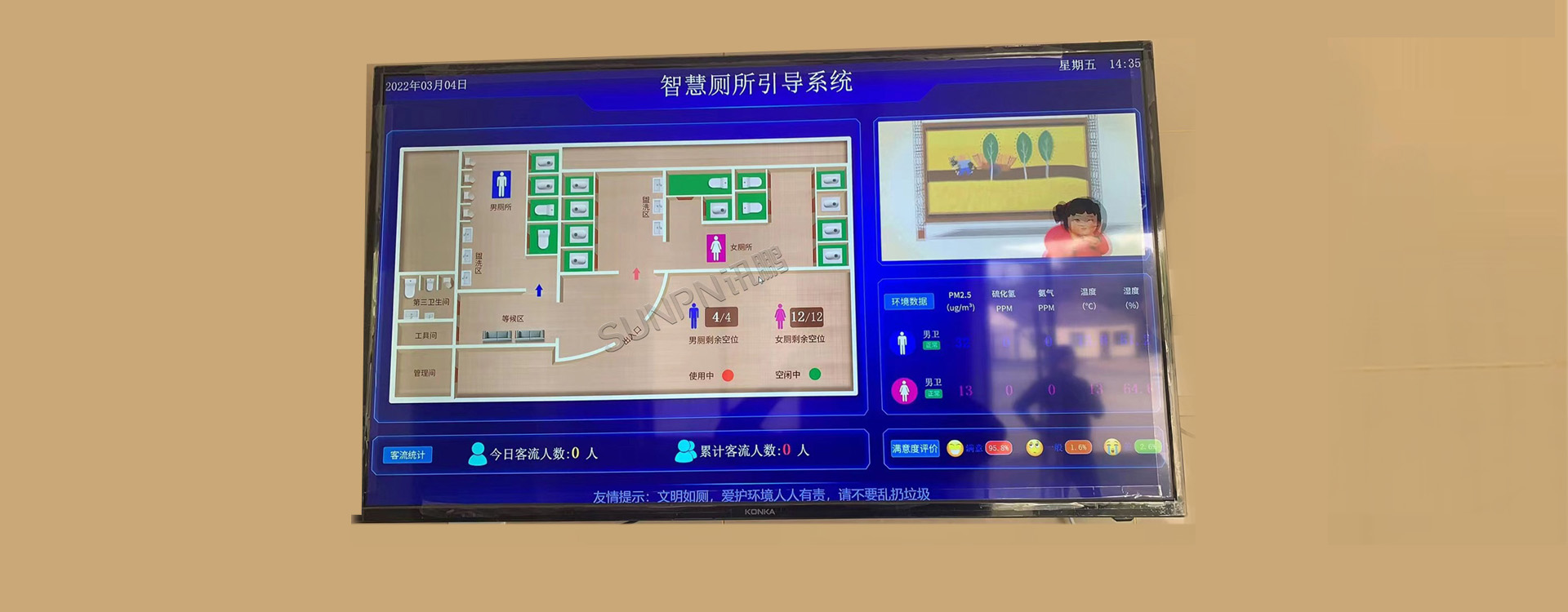

智慧厕所引导显示屏
智慧公厕大数据云平台
人脸识别智能取纸机
智慧厕所综端串口接线说明
核心优势
  • 人性化的用户体验
  • 系统化的协同管理
  • 环境/能耗实时监控
  • 安全/服务双升级
  • 提升美誉度和城市形象
  • 公益/商业新载体
  • 人员考核数据
  • 改善/规划依据
  • 可视化引导
    平面图/厕位指示灯
  • 多媒体信息交互
    宣传图文/广告视频
  • 资源消耗监测
    对水电、纸巾等耗材进行动态监测
  • 空气监测系统
    对厕所内温湿度、氨气、硫化氢、PM2.5等数据实时监测
  • 设备智能联动
    除臭机、空调、灯光、音乐等设备联动
  • 云平台统一管理
    多个厕所汇总管理,实时数据传输,集中调控
  • 寻公厕小程序
    通过微信小程序轻松了解附近各公厕使用情况
  • 第三卫生间求助系统
    紧急呼叫,防止意外发生
  • 满意度评价系统
    统计用户评价,记录意见
  • 数据分析统计
    报表导出,历史数据查询
系统架构

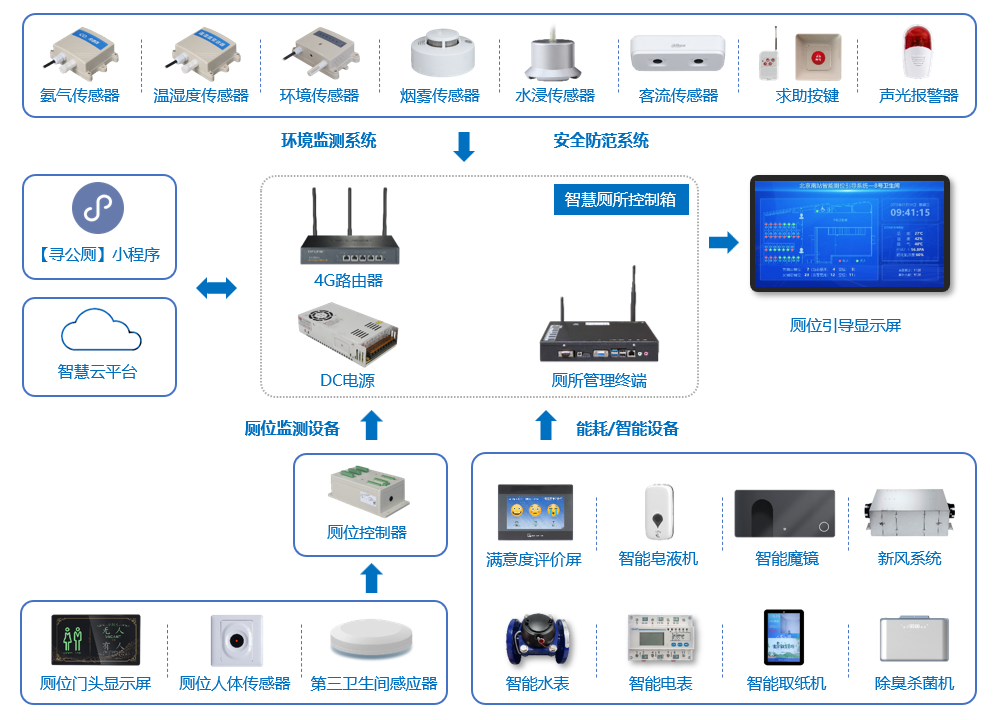

智慧厕所系统应用架构图
智慧厕所系统应用架构图


左图为智慧厕所系统的设备连接架构图,设备连接主要采用有线的RS485和RJ45,无线RF433和4G网络传输,最大程度的保障系统传输的稳定性,减少后期维护成本。厕所前端形成一套完成系统闭环,可以联网(4G)运行,也可以脱网独立运行。智慧厕所管理终端是前端的中心管理主机,负责各类传感器的数据收集、数据处理、以及与云端的数据通信交互等,并负责多媒体图形与视频的输出。

智慧公厕实施接线图一
智慧公厕实施接线图一


智慧公厕硬件包括厕位显示引导屏、厕位传感器、厕位门头指示屏/灯,以及客流统计设备、评价触摸屏、环境传感器、求助设施和智能取纸机、除臭杀菌机等智能配套设备。当前门头指示屏/灯采用自带485通讯功能产品时,汇总显示端可以通过485总线方式串联每个门头屏,接收厕位的实时状态。工作流程:厕位传感器触发--联动门头屏切换显示--门头屏通过RS485通讯上传数据至厕位显示引导屏更新。求助设施通过开关信号或无线通讯与管理终端连接,其余设备均通过RS485与管理终端通讯。此方案很好的解决了厕位过多时,导致“厕位数据采集器”连接线过多的问题,给施工和后期维护带来隐患。当前厕位的传感器数据统一通过485总线通讯传输,门头屏和传感器只要分散供电即可。


智慧公厕实施接线图二
智慧公厕实施接线图二


智慧公厕硬件包括厕位显示引导屏、厕位传感器、厕位门头指示屏/灯,以及客流统计设备、评价触摸屏、环境传感器、求助设施和智能取纸机、除臭杀菌机等智能配套设备。当前门头指示屏/灯通过开关信号与厕位数据采集器连接,数据采集器将数据汇总并处理后,通过485总线方式发送至厕所管理终端更新厕位显示引导屏。工作流程:厕位传感器触发--联动门头屏切换显示--同时将开关信号发送至数据采集器--数据采集器通过RS485通讯上传数据至厕所管理终端更新厕位显示引导屏。求助设施通过开关信号或无线通讯与管理终端连接,其余设备均通过RS485与管理终端通讯。此方案中“厕位数据采集器”负责给门头屏和传感器供电,并通过485上传数据至厕所管理终端。


智慧厕所云平台架构图
智慧厕所云平台架构图


将服务器部署在云端,厕所本地终端连上外网,将公厕数据上传到云平台。


管理中心的PC电脑可以通过浏览器访问链接登录查看汇总数据,监控各个地区厕所的使用情况;用户可通过小程序来查看附近公厕的使用状态。

配套产品
卫生间智能镜

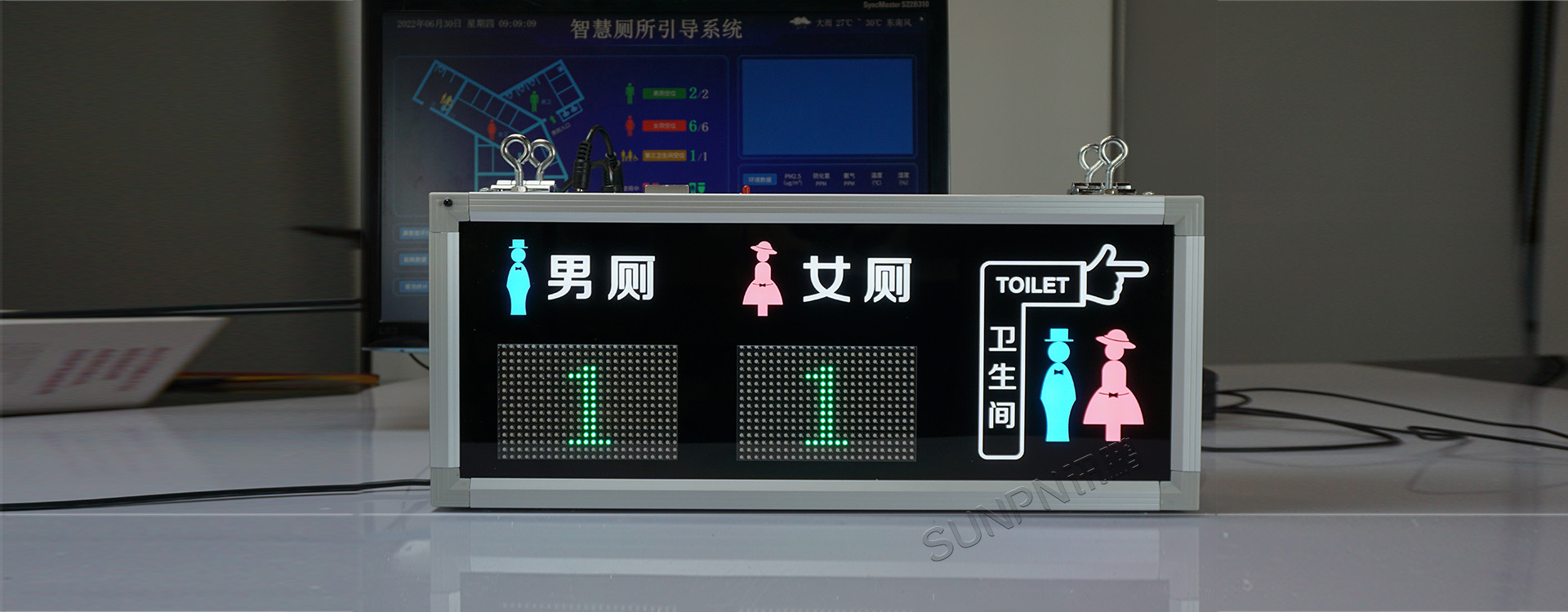

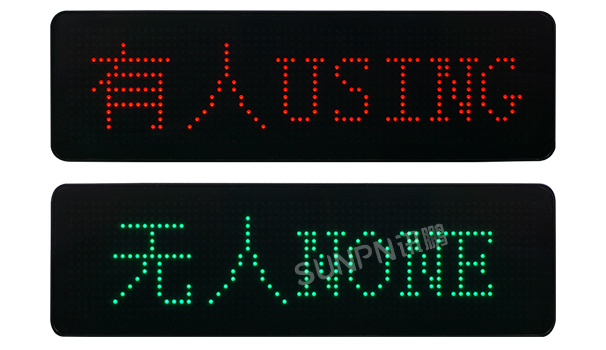

厕位有无人指示牌
智能环保取纸机
厕位有无人感应器
智能除臭杀菌机
公厕智能终端
智慧公厕引导系统
系统软件
统一管控

监控中心汇总屏统一管理,查看各厕所实时情况

  • 了解厕所实时使用情况;
  • 了解厕所环境实时数据;
  • 必要时可呼叫现场管理员清洁或处理突发事件。
展开
按需免费定制方案

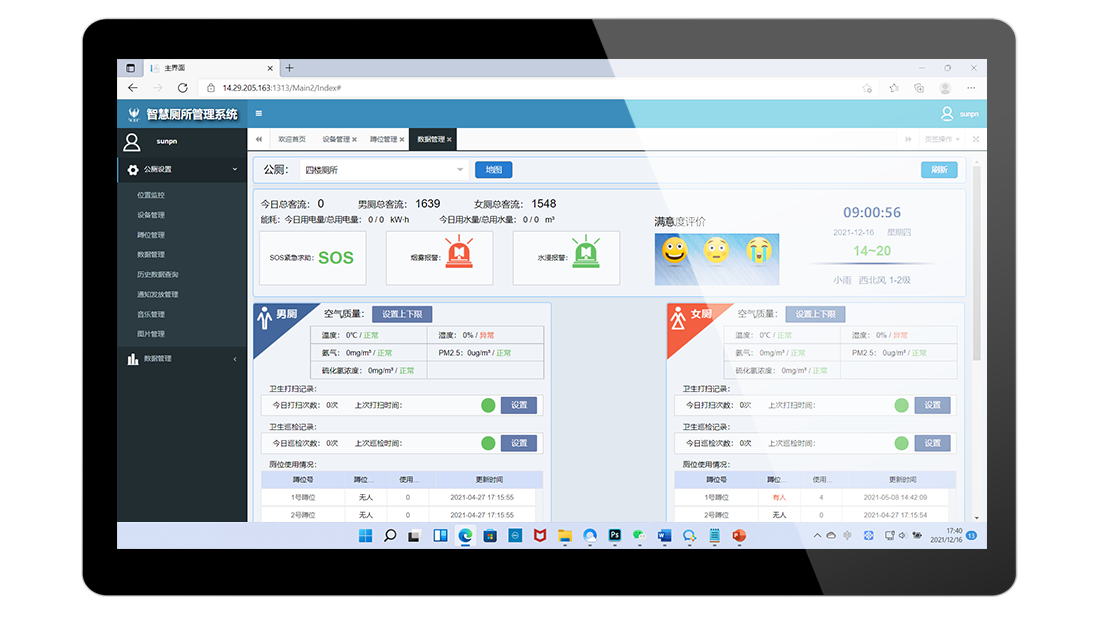

监控中心统一管控
数据总览

查看各个公共卫生间使用情况,环境数据等

  • 地图定位总览各智慧厕所状态;
  • 点击查看单个厕所当前数据与客流统计。
展开
按需免费定制方案

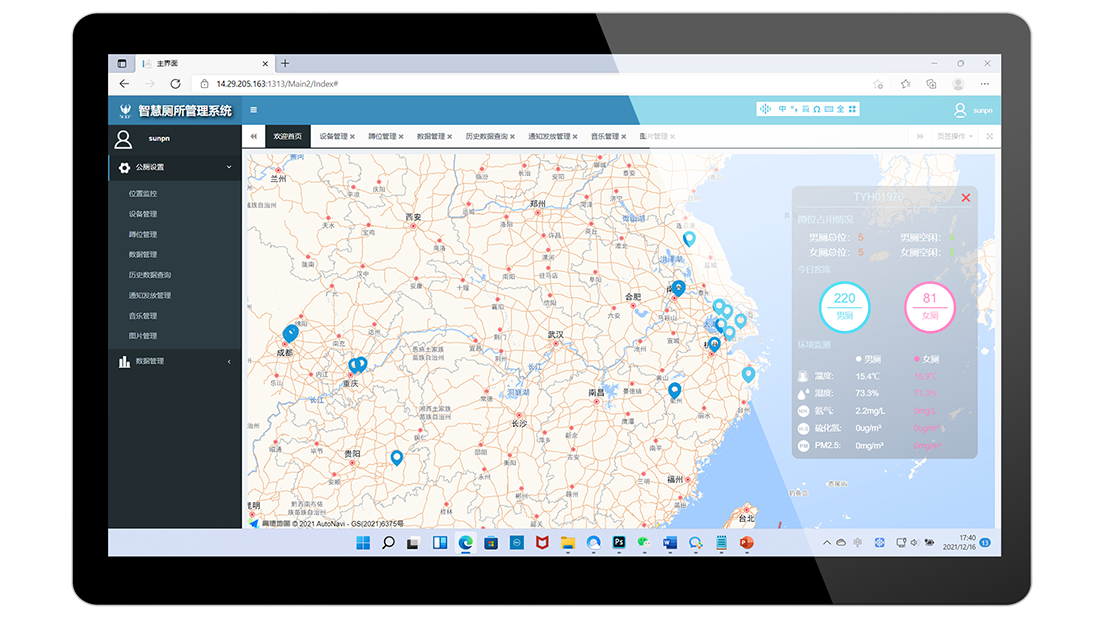

智慧公厕定位管理

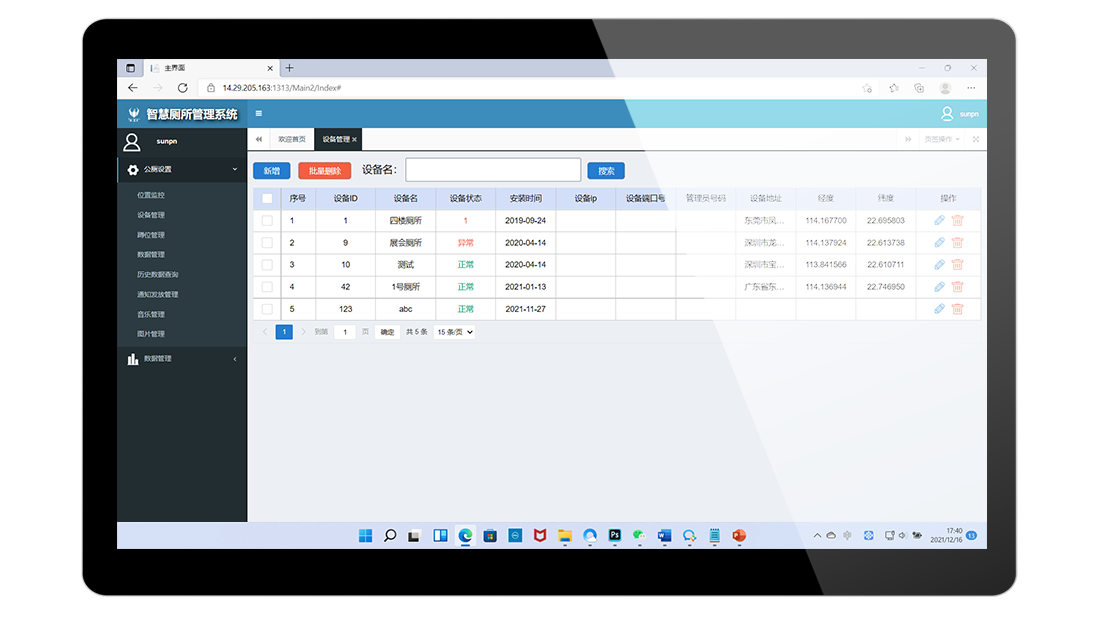

设备管理

各卫生间设备配置与状态查看

  • 在后台软件上添加或删除设备,并配置设备IP等参数;
  • 查看设备运行状态和问题排查。
展开
按需免费定制方案

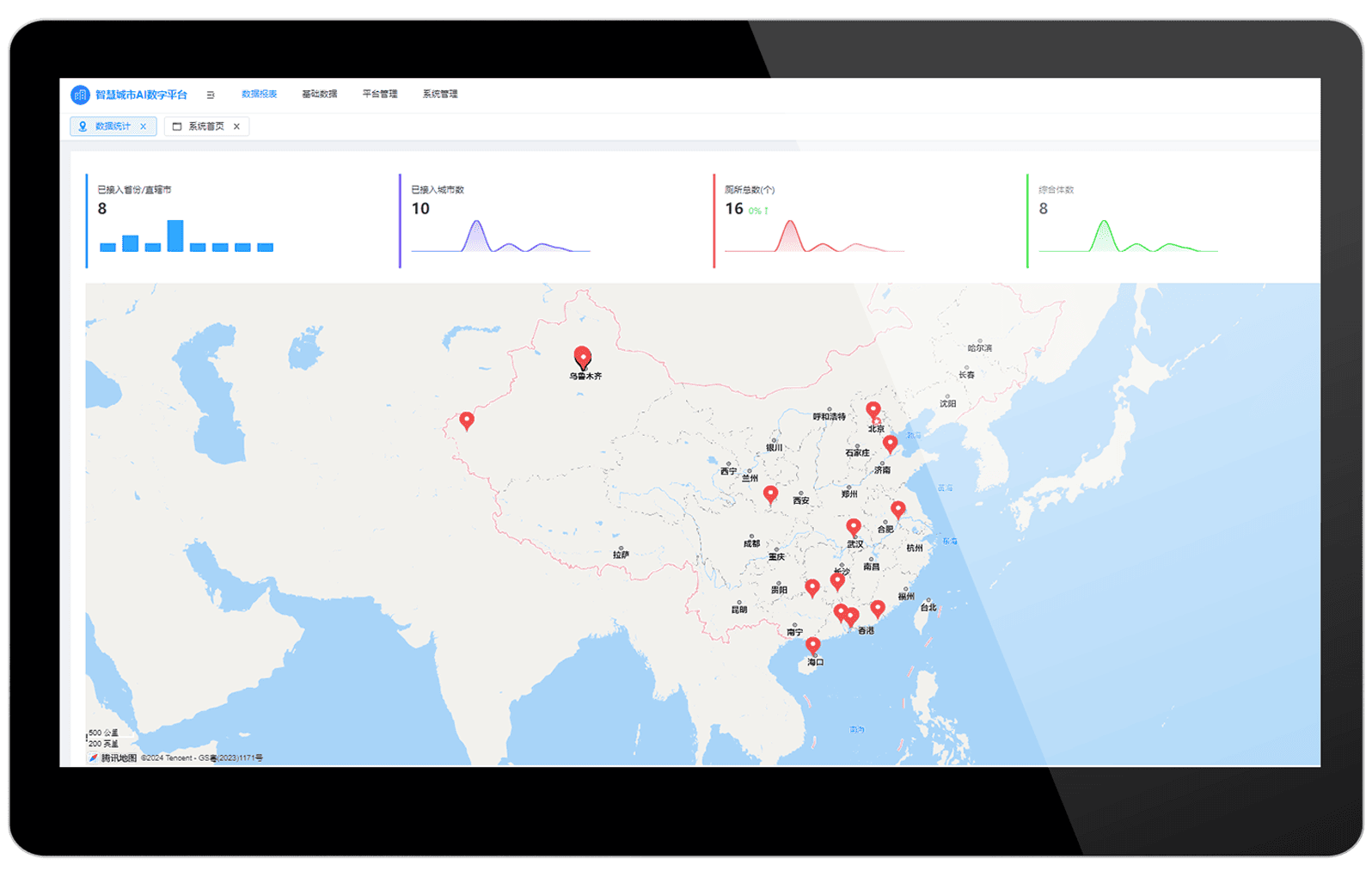

智慧厕所设备管理
厕所数据管理

显示当前智慧公厕使用情况、环境信息和报警信息等整体数据

  • 查看智慧公厕各项数据实时状态;
  • 设置环境报警数值与卫生清扫周期等。
展开
按需免费定制方案
智慧厕所数据管理

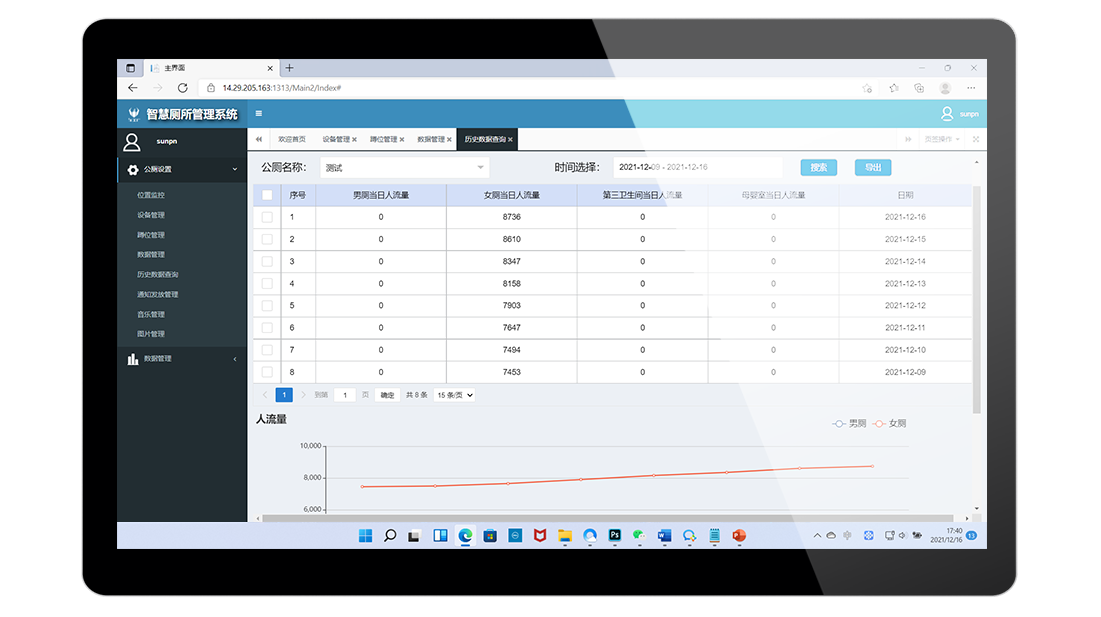

历史数据查询

查询智慧公厕各种历史数据

  • 在后台软件上查询公厕客流量、空气质量、能耗等各种历史数据;
  • 可以自由选择查询项目和时间段。
展开
按需免费定制方案
智慧公厕历史数据查询

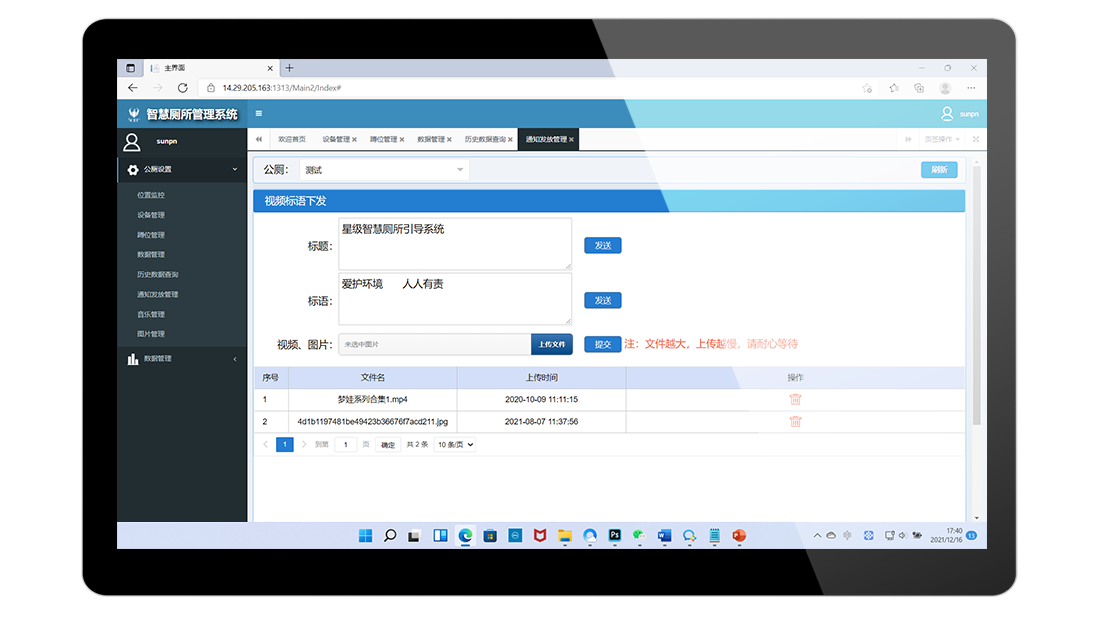

视频/文字下发

动态显示信息编辑

  • 设置厕所标语通知;
  • 上传播放宣传视频。
展开
按需免费定制方案
智慧公厕远程数据下发

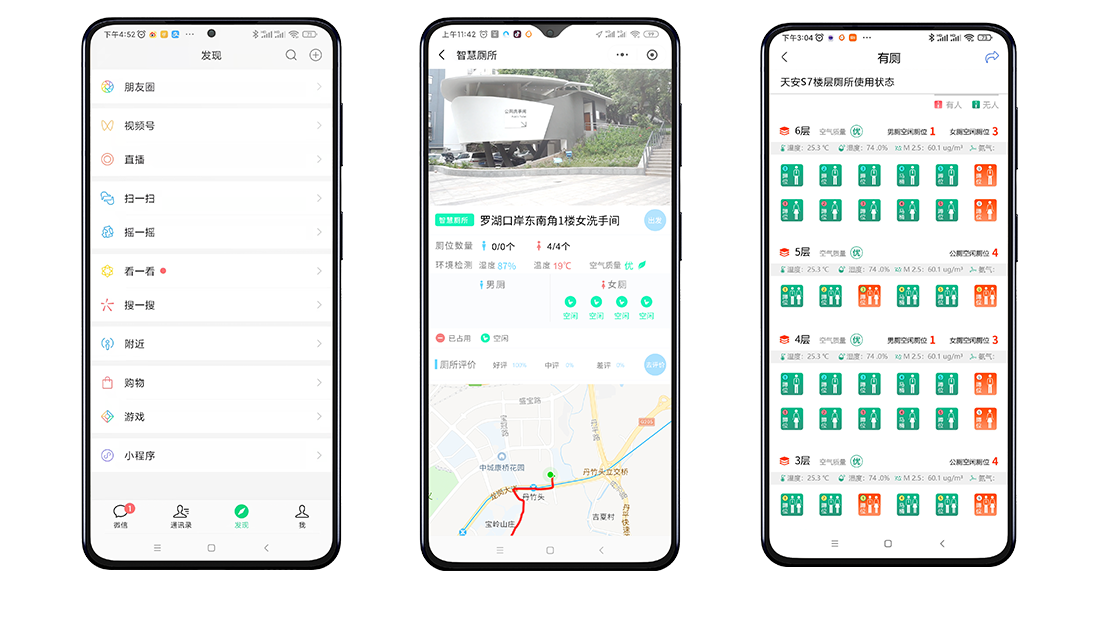

用户查询系统

微信端厕位查找

  • 扫描二维码或搜索【寻公厕】小程序
  • 登录查询系统
  • 查询附近厕所实时状态
  • 满意度评分
展开
按需免费定制方案
小程序查询系统
系统案例
智慧公厕系统
高速服务区
商场/办公楼
高铁站/机场
市政/景区/公园
医院

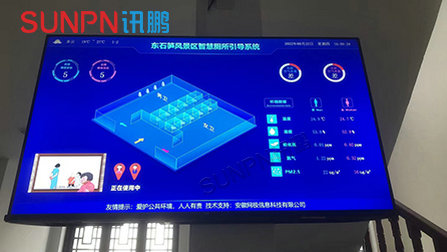

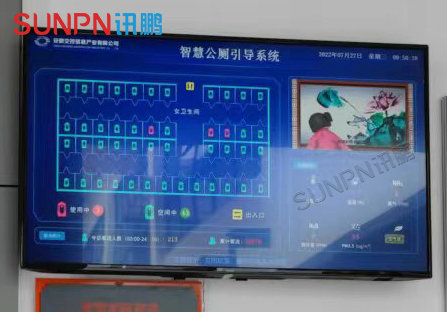

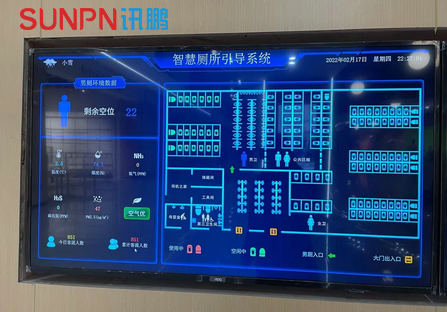

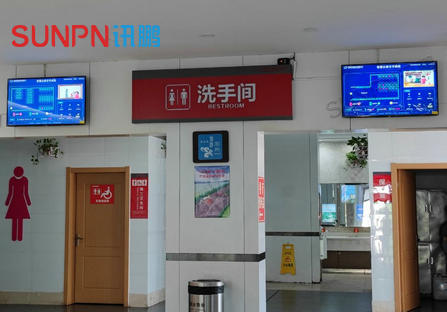

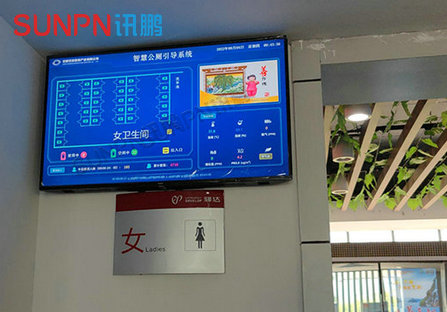

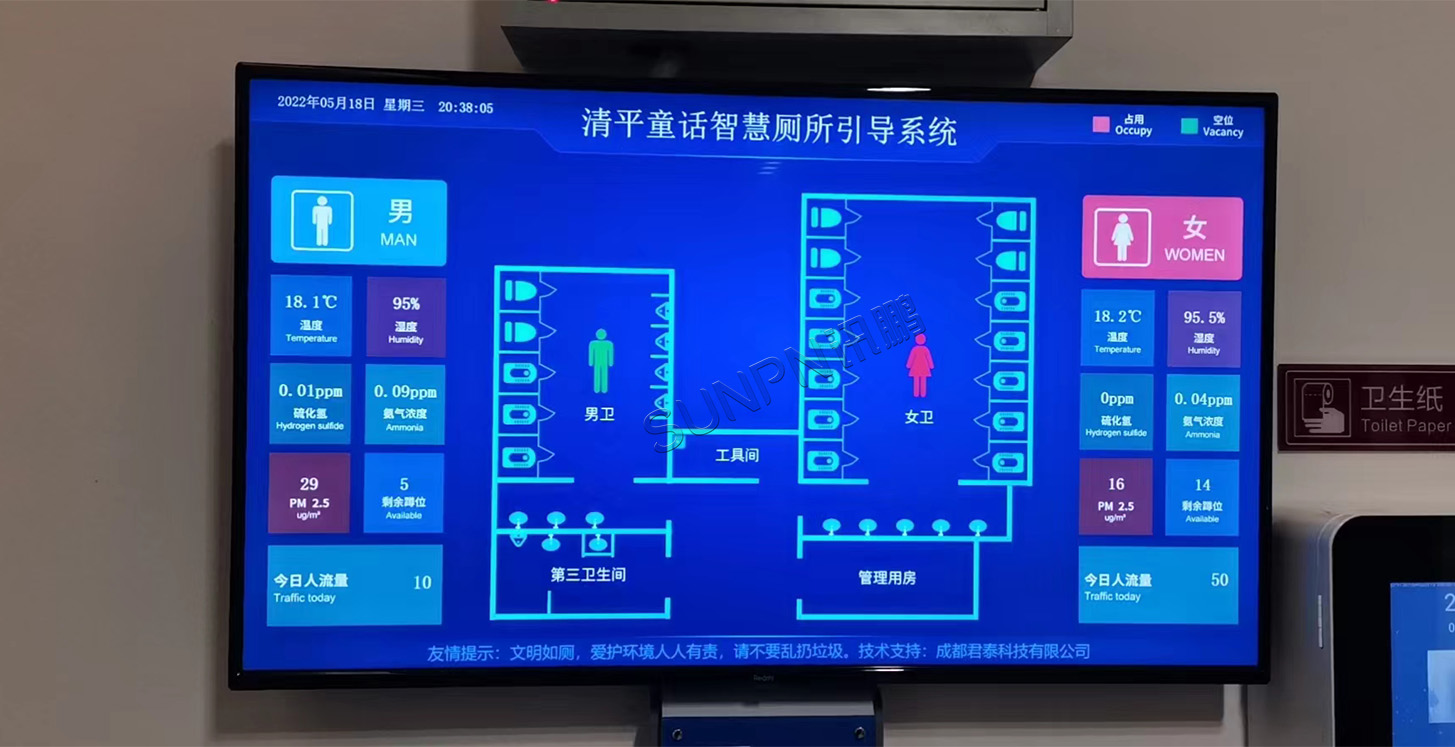

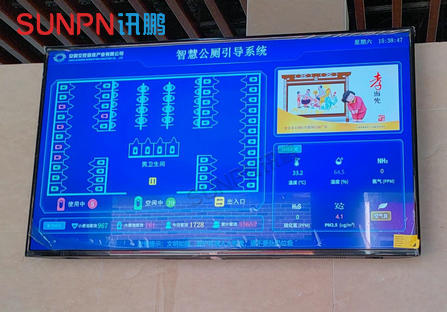

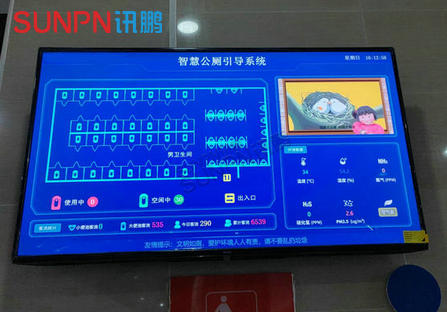

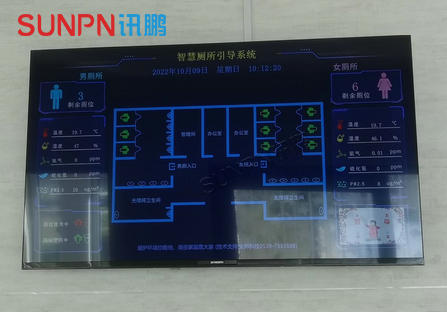

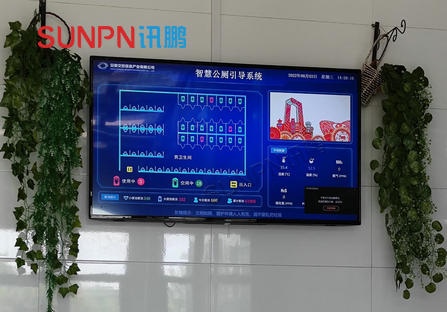

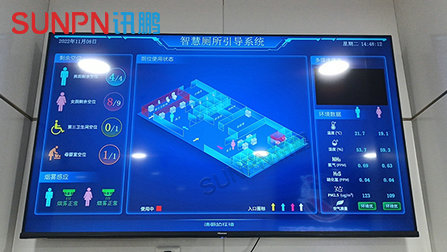

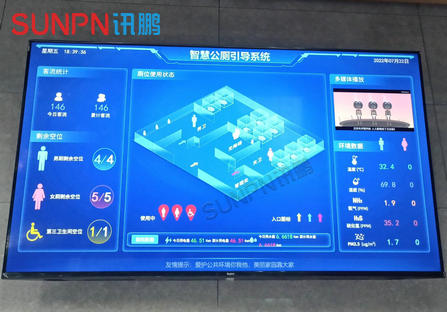

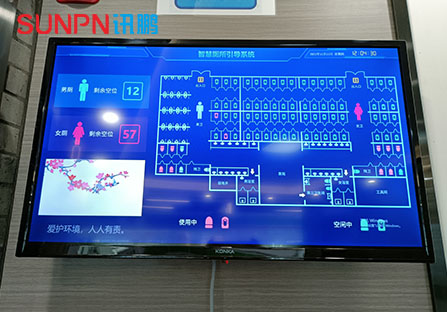

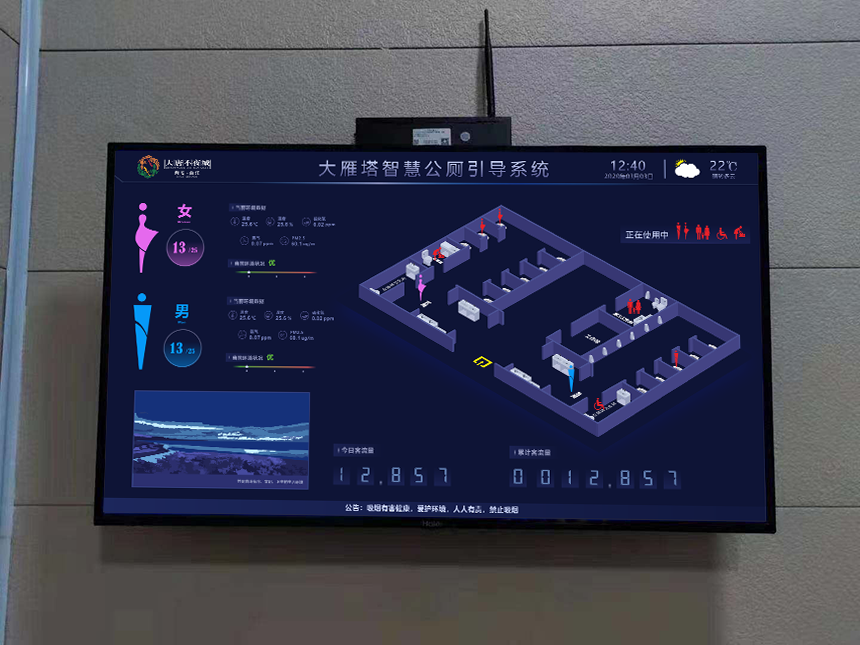

案例图片
陕西咸阳秦都万达智慧公厕
安徽池州市花园服务区智慧厕所系统
杭州某博物馆智慧公厕

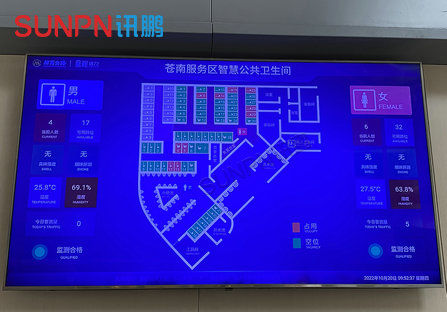

温州苍南服务区智慧公厕
山东济宁稻改公园智慧厕所
安徽省牛头山服务区公厕
厦门市鼓锣公园智能公厕

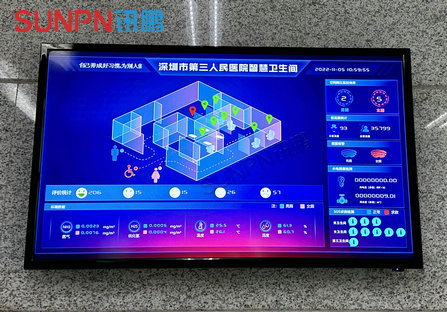

深圳市第三人民医院智慧公厕
大别山风情谷旅游智慧公厕
安徽省休宁服务区智能厕所
厦门鼓锣公园智能公厕
安徽九华山服务区智慧公厕

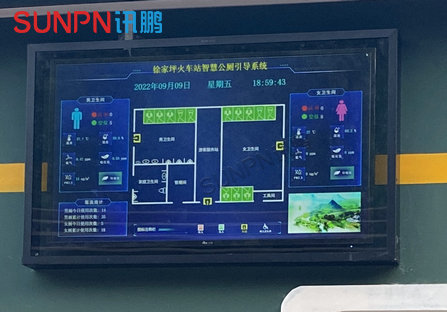

汉中徐家坪火车站智慧公厕

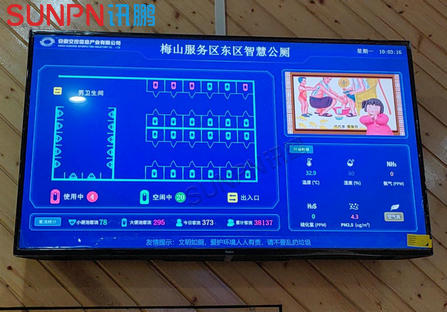

安徽梅山服务区智能厕所

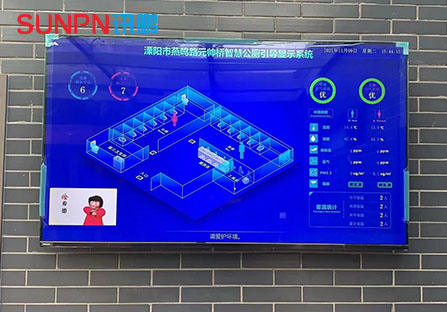

溧阳市智慧厕所

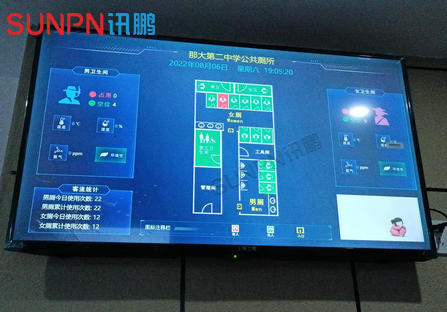

海南儋州市某学校智慧厕所
安徽太平湖智能厕所系统
安徽省长关岭服务区智能厕所

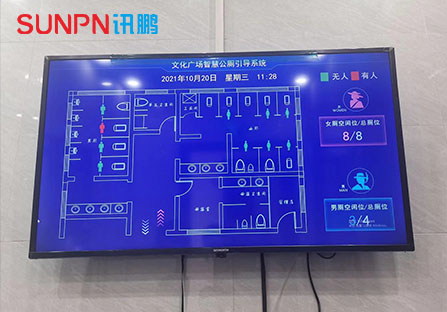

东莞文化广场智慧公厕系统

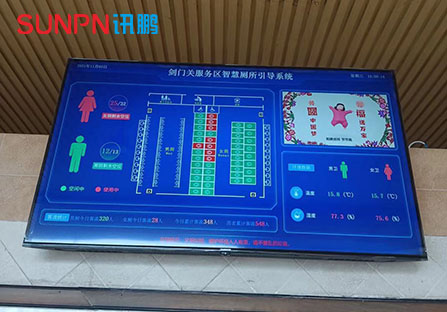

剑门关服务区智慧厕所系统
深圳市某垃圾转运站智慧厕所
南香山服务区智能厕位引导屏

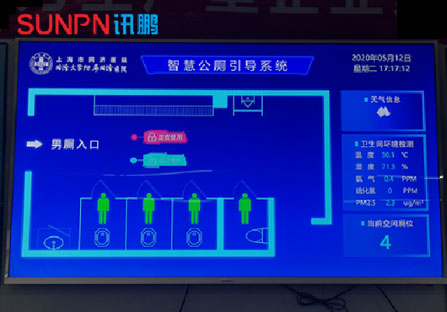

上海同济医院智能公厕管理系统
深圳宝安中心医院公厕
如皋服务区智慧公厕

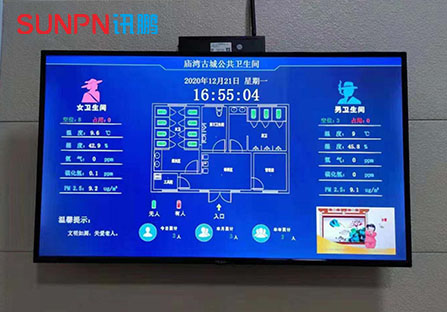

江苏阜宁庙湾古城公厕
宜春万达广场智慧厕所

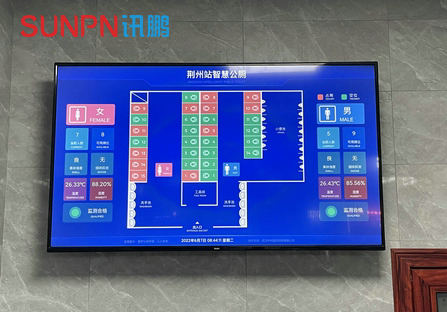

荆州高铁站智能厕所

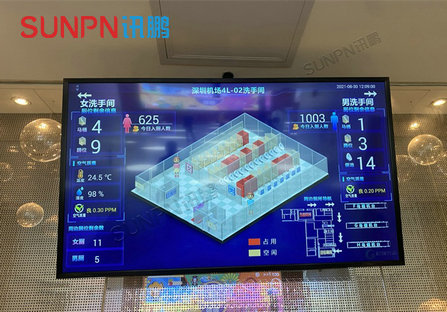

深圳机场智慧公厕引导系统
云南文山体育馆公厕系统
京台高速的君王服务区公厕
安徽全椒服务区公厕
安徽马衙服务区智慧厕所
安徽文集服务区智慧厕所
深圳市宝安中心医院智慧公厕
湖北荆州车站智慧公厕

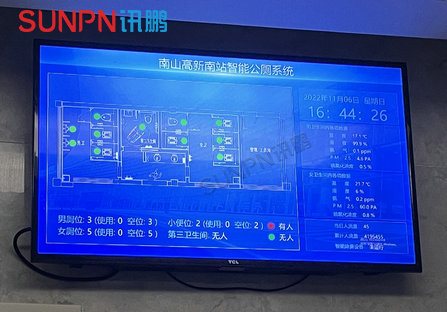

深圳南山高新南站智慧厕所

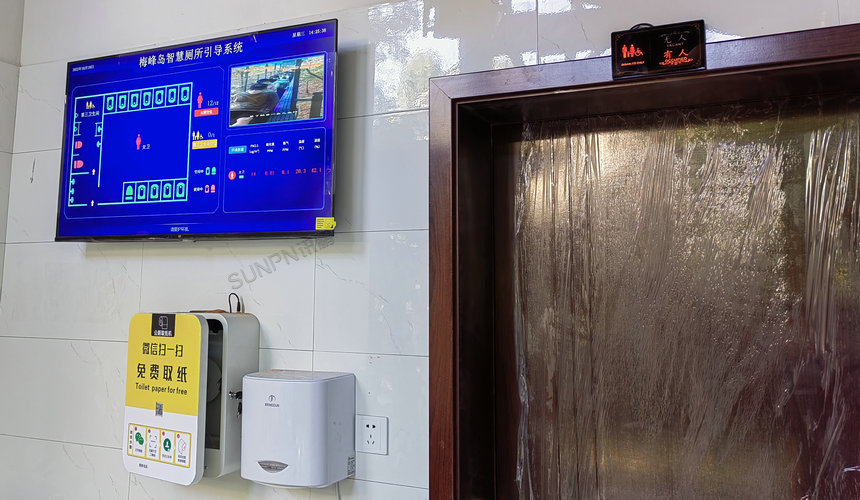

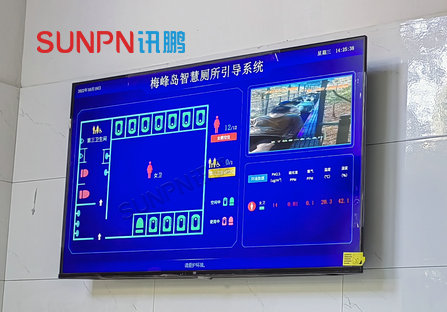

千岛湖梅峰岛智慧公厕
陕西咸阳秦都万达智慧公厕
安徽池州市花园服务区智慧厕所系统
杭州某博物馆智慧公厕
温州苍南服务区智慧公厕
山东济宁稻改公园智慧厕所
安徽省牛头山服务区公厕
厦门市鼓锣公园智能公厕
深圳市第三人民医院智慧公厕
大别山风情谷旅游智慧公厕
安徽省休宁服务区智能厕所
厦门鼓锣公园智能公厕
安徽九华山服务区智慧公厕
汉中徐家坪火车站智慧公厕
安徽梅山服务区智能厕所
溧阳市智慧厕所
海南儋州市某学校智慧厕所
安徽太平湖智能厕所系统
安徽省长关岭服务区智能厕所
东莞文化广场智慧公厕系统
剑门关服务区智慧厕所系统
深圳市某垃圾转运站智慧厕所
南香山服务区智能厕位引导屏
上海同济医院智能公厕管理系统
深圳宝安中心医院公厕

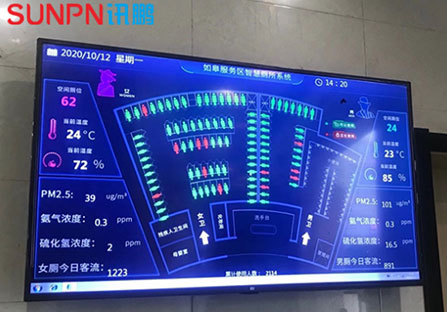

如皋服务区智慧公厕
江苏阜宁庙湾古城公厕

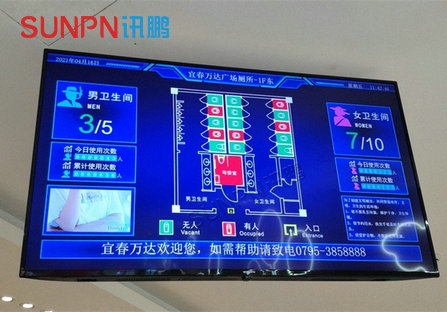

宜春万达广场智慧厕所

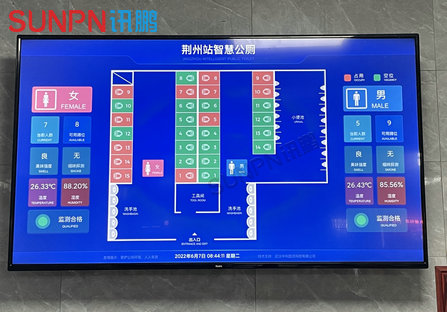

荆州高铁站智能厕所
深圳机场智慧公厕引导系统
云南文山体育馆公厕系统
京台高速的君王服务区公厕
安徽全椒服务区公厕
安徽马衙服务区智慧厕所
安徽文集服务区智慧厕所
深圳市宝安中心医院智慧公厕
湖北荆州车站智慧公厕
深圳南山高新南站智慧厕所
千岛湖梅峰岛智慧公厕
